WO2024156719 - STATOR MIT HAIRPIN-WICKLUNGSSYSTEM UND STERNLEITER
National phase entry is expected:
Publication Number
WO/2024/156719
Publication Date
02.08.2024
International Application No.
PCT/EP2024/051575
International Filing Date
24.01.2024
Title **
[German]
STATOR MIT HAIRPIN-WICKLUNGSSYSTEM UND STERNLEITER
[English]
STATOR HAVING A HAIRPIN WINDING SYSTEM AND STAR CONDUCTOR
[French]
STATOR DOTÉ D'UN SYSTÈME D'ENROULEMENT EN ÉPINGLE À CHEVEUX ET D'UN CONDUCTEUR EN ÉTOILE
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
SCHRENK, Tobias
Brahmsstraße 1
97616 Bad Neustadt an der Saale, DE
FENN, Peter
Honigleite 9
97534 Waigolshausen, DE
VIERNEKES, Gerald
Herrleinstraße 28
97437 Hassfurt, DE
WERNER, Marcel
Rhönstr. 30
97453 Schonungen, DE
Priority Data
102023200566.2
25.01.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 994 | |
| EPO | Filing, Examination | 4606 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9475 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
an einem Sternleiter (4) miteinander verschaltet sind, wobei der Sternleiter (4) über einen Kunststoffring (5) mit dem Blechpaket (2) des Stators (1) verbunden ist. Der Kunststoffring (5) weist einen gleichen Innendurchmesser und zweite Nuten (10) auf, in einer gleichen Anzahl und Dimensionierung, wie das Blechpaket (2) erste Nuten (3) aufweist. In einem Umfangsbereich des Kunststoffringes (5), abgewandt von den zweiten Nuten (10), sind entlang einer Umfangslinie (6) drei in axialer Richtung offene Taschen (7) ausgebildet. Der Sternleiter (4) ist durch einen Ringabschnitt mit einem mittleren Durchmesser dm gleich einem Durchmesser du der Umfangslinie (6) gebildet und weist drei Füße (8) auf, die in den drei Taschen (7) gehalten werden.[English]

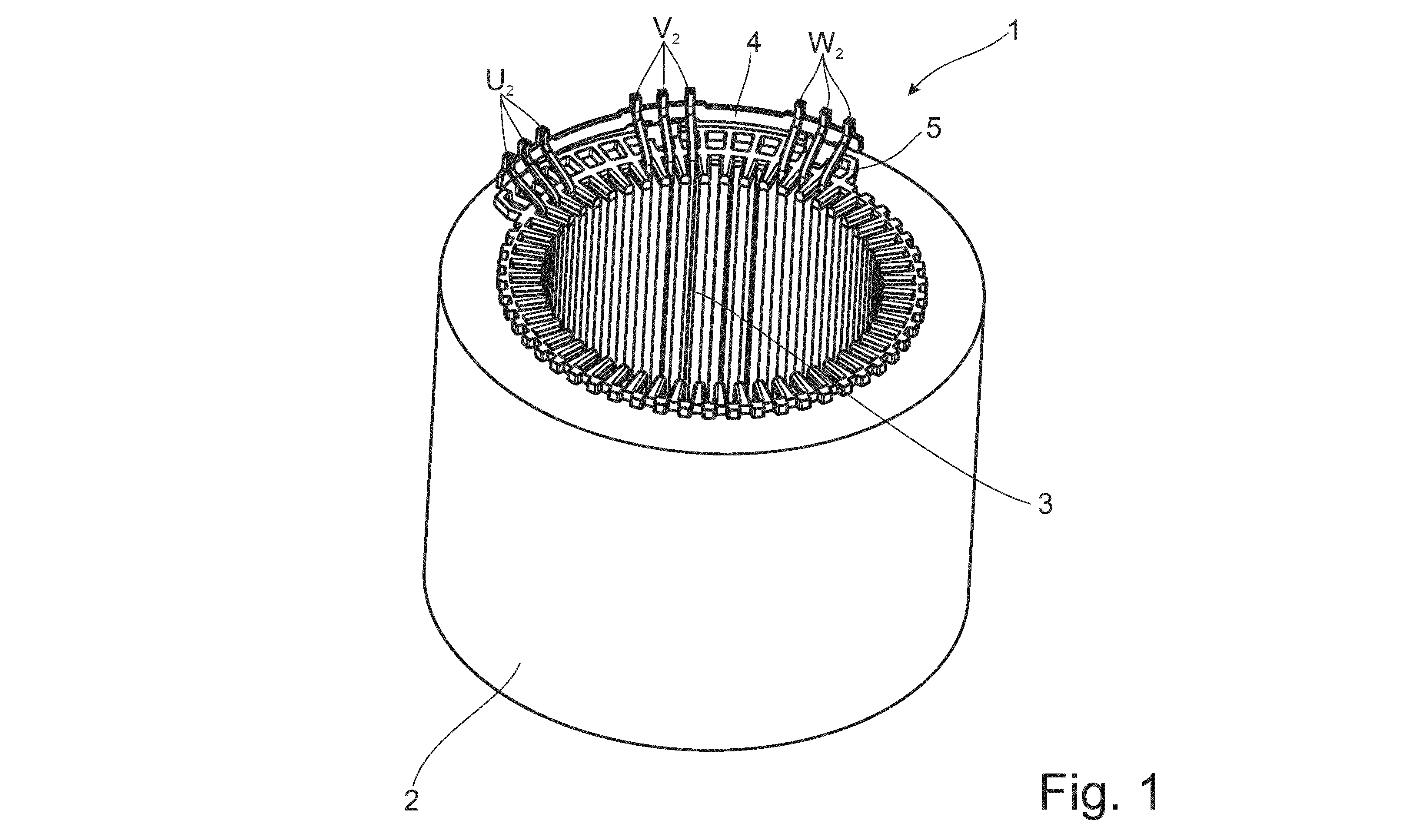

of which are interconnected at a star conductor (4), wherein the star conductor (4) is connected to the laminated core (2) of the stator (1) by a plastic ring (5). The plastic ring (5) has a uniform internal diameter and has second slots (10) of the same number and size as first slots (3) of the laminated core (2). Three pockets (7) that are open in the axial direction are formed along a perimeter (6) in a peripheral region of the plastic ring (5), remote from the second slots (10). The star conductor (4) is formed by a ring section having an average diameter dm equal to a diameter du of the perimeter (6) and has three feet (8) that are held in the three pockets (7).[French]
sont interconnectées à un conducteur en étoile (4), le conducteur en étoile (4) étant connecté au noyau feuilleté (2) du stator (1) par une bague en plastique (5). La bague en plastique (5) a un diamètre interne uniforme et comprend des secondes fentes (10) en nombre et en taille identiques aux premières fentes (3) du noyau feuilleté (2). Trois poches (7) ouvertes dans la direction axiale sont formées le long d'un périmètre (6) dans une région périphérique de la bague en plastique (5), à distance des secondes fentes (10). Le conducteur en étoile (4) est constitué d'une section annulaire dont le diamètre moyen dm est égal au diamètre du du périmètre (6) et comporte trois pieds (8) qui sont maintenus dans les trois poches (7).
