WO2024153443 - VERFAHREN ZUM ERMITTELN DES TANKFÜLLSTANDS EINER TANKVORRICHTUNG UND TANKVORRICHTUNG ZUM SPEICHERN EINES GASTREIBSTOFFS
National phase entry is expected:
Publication Number
WO/2024/153443
Publication Date
25.07.2024
International Application No.
PCT/EP2023/087843
International Filing Date
27.12.2023
Title **
[German]
VERFAHREN ZUM ERMITTELN DES TANKFÜLLSTANDS EINER TANKVORRICHTUNG UND TANKVORRICHTUNG ZUM SPEICHERN EINES GASTREIBSTOFFS
[English]
METHOD FOR ASCERTAINING THE FILL LEVEL OF A TANK UNIT, AND TANK UNIT FOR STORING A GASEOUS FUEL
[French]
PROCÉDÉ POUR DÉTERMINER LE NIVEAU DE REMPLISSAGE D'UNE UNITÉ DE RÉSERVOIR, ET UNITÉ DE RÉSERVOIR POUR STOCKER UN COMBUSTIBLE GAZEUX
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
KUHNERT, Christian
Rotkleeweg 22/3
71665 Vaihingen/Enz, DE
LENZ, Birgit
Weinbergweg 11
70825 Korntal, DE
SCHWAB, Martin
Friesenstr. 20
71065 Sindelfingen, DE
SCHUGGER, Christian
Seyfferstr. 78
70197 Stuttgart, DE
KIEFERLE, Stefan
Feuerbacher Talstr. 138
70469 Stuttgart, DE
WUSSLER, Nicolas
Olgastrasse 12/2
73728 Esslingen Am Neckar, DE
Priority Data
102023200440.2
20.01.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 950 | |
| EPO | Filing, Examination | 4638 | |
| Japan | Filing | 593 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9391 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die vorliegende Erfindung schafft ein Verfahren zum Ermitteln des Tankfüllstands einer Tankvorrichtung mit mehreren Tankbehältern (TB), von denen jeder mittels jeweils einer Ventileinrichtung, die zwischen einem geöffneten und einem geschlossenen Zustand schaltbar ist, an ein Gasleitungssystem (GL) angeschlossen ist, wobei das Verfahren umfasst, ein Auslesen eines bei einem vorherigen Betrieb eines Fahrzeugs ermittelt und gespeicherten Füllstands aller Tankbehälter aus einem Datenspeicher; ein Schalten der Ventileinrichtungen vom geschlossenen in den geöffneten Zustand, so dass Gas aus den Tankbehältern in das Gasleitungssystem strömen kann; ein Ermitteln einer entnommenen Gastreibstoffmasse aus dem Gasleitungssystem (GL) während einer vorbestimmten Zeitspanne (t) im Betrieb; und ein Ermitteln eines aktuellen Füllstands aller Tankbehälter während der vorbestimmten Zeitspanne durch subtrahieren der ermittelten entnommenen Gastreibstoffmasse von dem gespeicherten Füllstand.[English]

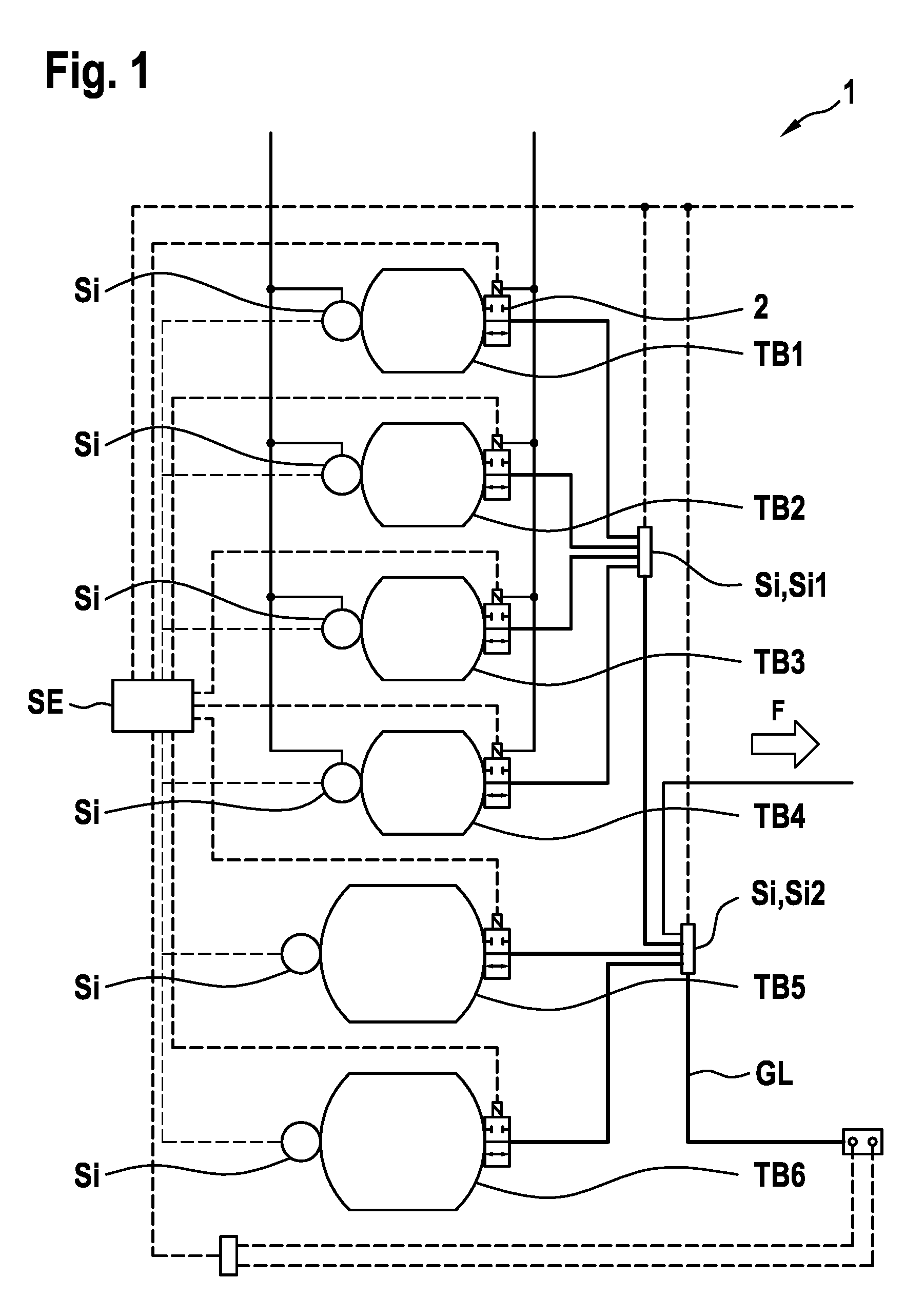

The present invention relates to a method for ascertaining the fill level of a tank unit comprising a plurality of tank vessels (TB), which are each connected to a gas pipe system (GL) by a respective valve mechanism that can be switched between an open state and a closed state, the method involving reading a fill level of all tank vessels out of a data memory, said fill level having been ascertained and stored during a preceding operation of a vehicle; switching the valve mechanisms from the closed state to the open state such that gas can flow from the tank vessels into the gas pipe system; ascertaining a mass of gaseous fuel dispensed from the gas pipe system (GL) during a specified time interval (t) during operation; and ascertaining a current fill level of all tank vessels during the specified time interval by subtracting the ascertained dispensed mass of gaseous fuel from the stored fill level.[French]
La présente invention concerne un procédé pour déterminer le niveau de remplissage d'une unité de réservoir comprenant une pluralité de récipients de réservoir (TB) qui sont chacun reliés à un système de tuyaux de gaz (GL) par un mécanisme de soupape respectif qui peut être commuté entre un état ouvert et un état fermé. Le procédé consiste à lire un niveau de remplissage de tous les récipients de réservoir à partir d'une mémoire de données, ledit niveau de remplissage ayant été déterminé et stocké pendant une opération précédente d'un véhicule ; à commuter les mécanismes de soupape de l'état fermé à l'état ouvert de telle sorte que le gaz peut s'écouler des récipients de réservoir dans le système de tuyaux de gaz ; à déterminer une masse de combustible gazeux distribuée à partir du système de tuyaux de gaz (GL) pendant un intervalle de temps spécifié (t) pendant le fonctionnement ; et à déterminer un niveau de remplissage actuel de tous les récipients de réservoir pendant l'intervalle de temps spécifié en soustrayant la masse distribuée déterminée de combustible gazeux du niveau de remplissage stocké.
