WO2024160440 - ELEKTROMECHANISCHE FAHRZEUGLENKUNG UND VERFAHREN ZUR HERSTELLUNG EINER SOLCHEN
National phase entry is expected:
Publication Number
WO/2024/160440
Publication Date
08.08.2024
International Application No.
PCT/EP2023/085958
International Filing Date
14.12.2023
Title **
[German]
ELEKTROMECHANISCHE FAHRZEUGLENKUNG UND VERFAHREN ZUR HERSTELLUNG EINER SOLCHEN
[English]
ELECTROMECHANICAL VEHICLE STEERING SYSTEM AND METHOD FOR PRODUCING SAME
[French]
SYSTÈME DE DIRECTION DE VÉHICULE ÉLECTROMÉCANIQUE ET SON PROCÉDÉ DE PRODUCTION
Applicants **
VOLKSWAGEN AKTIENGESELLSCHAFT
Berliner Ring 2
38440 Wolfsburg, DE
Inventors
SCHUMANN, Heiko
Schiebeweg 81
38116 Braunschweig, DE
KNOPP, Thomas
Parkstr. 8a
38159 Vechelde, DE
HUK, André
Meinestrasse 3
38110 Braunschweig, DE
Priority Data
102023200763.0
31.01.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 953 | |
| EPO | Filing, Examination | 4588 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9415 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

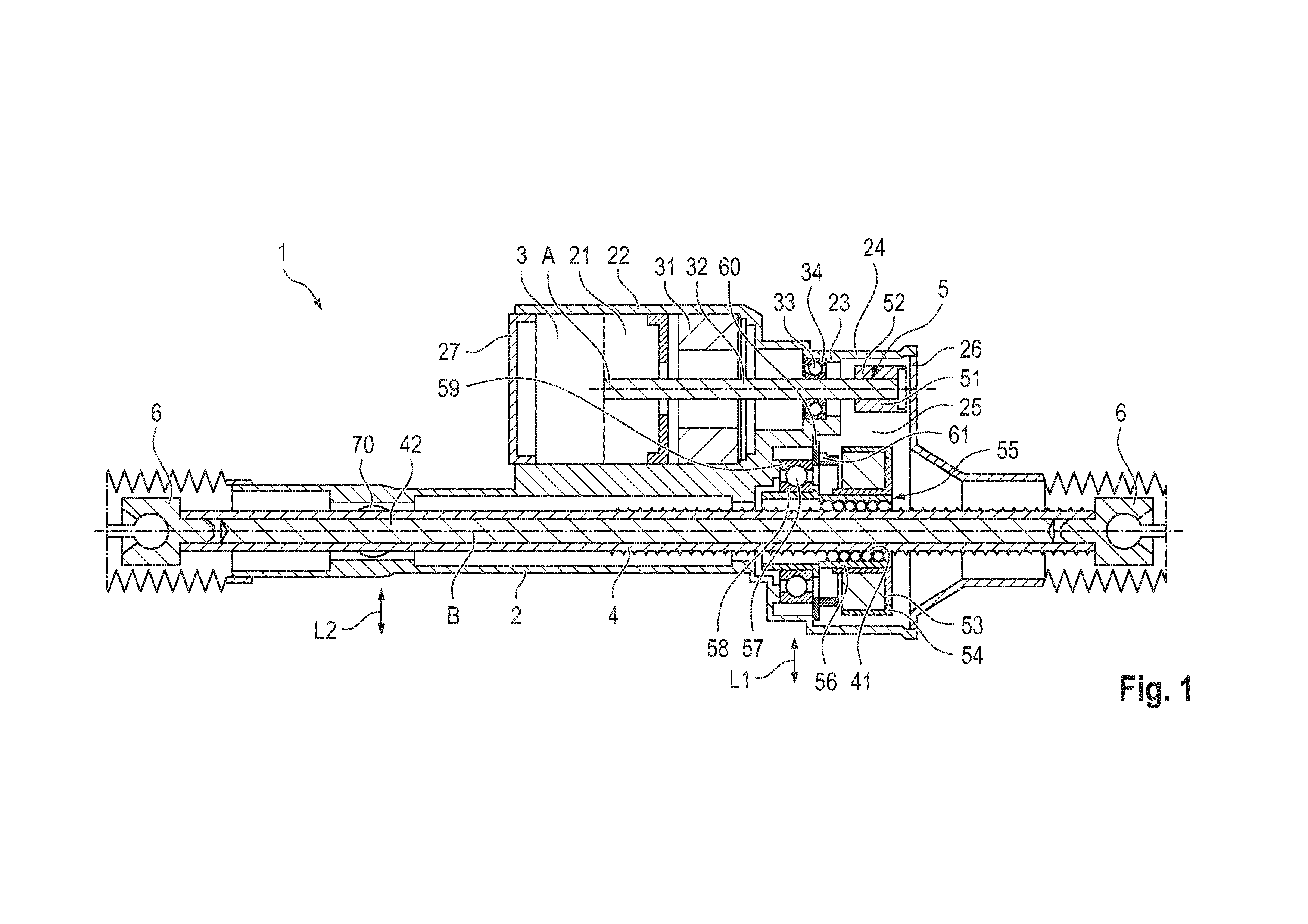

Elektromechanische Fahrzeuglenkung und Verfahren zur Herstellung einer solchen Eine elektromechanische Fahrzeuglenkung (1) umfasst: ein Gehäuse (2), einen Elektromotor (3) mit einer Drehachse (A), eine Schubstange (4) mit einer Längsachse (B), wobei die Schubstange (4) in dem Gehäuse (2) in Richtung der Längsachse (B) axial bewegbar angeordnet ist und die Längsachse (B) parallel zur Drehachse (A) des Elektromotors (3) verläuft, ein Getriebe (5), über das der Elektromotor (3) antriebsmäßig mit der Schubstange (4) gekoppelt ist, um eine Drehbewegung des Elektromotors (3) in eine Linearbewegung der Schubstange (4) zu übersetzen, wobei das Getriebe (5) einen Zahnriementrieb (51) und einen Kugelgewindetrieb (55) umfasst, wobei eine Kugelgewindemutter (56) des Kugelgewindetriebs (55) mit der Schubstange (4) in Eingriff steht und die Schubstange (4) in dem Gehäuse (2) lagert, wobei die Kugelgewindemutter (56) über ein verstellbares Lager (57) an dem Gehäuse (2) gelagert ist, und wobei über das verstellbare Lager (57) ein Zahnriemen (54) des Zahnriementriebs (51) spannbar ist. Die Schubstange (4) ist weiterhin über eine Führungsbuchse (70) im Gehäuse (2) gelagert. Die Führungsbuchse (70) ist in ihrer Lage radial zur Schubstange (4) in dem Gehäuse (2) verstellbar. Weiterhin wird ein Verfahren zur Herstellung einer solchen Fahrzeuglenkung angegeben.[English]
The invention relates to an electromechanical vehicle steering system (1) comprising a housing (2), an electric motor (3) having an axis of rotation (A), a drop arm (4) having a longitudinal axis (B), wherein the drop arm (4) is arranged in the housing (2) so as to be axially movable in the direction of the longitudinal axis (B) and the longitudinal axis (B) extends in parallel with the axis of rotation (A) of the electric motor (3), and a gearbox mechanism (5) by means of which the electric motor (3) is drivingly coupled to the drop arm (4) in order to translate a rotational movement of the electric motor (3) into a linear movement of the drop arm (4), wherein the gearbox mechanism (5) comprises a toothed belt drive (51) and a ball screw drive (55), wherein a ball screw nut (56) of the ball screw drive (55) is in engagement with the drop arm (4) and supports the drop arm (4) in the housing (2), wherein the ball screw nut (56) is supported on the housing (2) by an adjustable bearing (57), and wherein a toothed belt (54) of the toothed belt drive (51) can be tensioned by the adjustable bearing (57). The drop arm (4) is also supported in the housing (2) by a guide bush (70). The position of the guide bush (70) can be adjusted in the housing (2) radially to the drop arm (4). The invention further relates to a method for producing such a vehicle steering system.[French]
L'invention concerne un système de direction de véhicule électromécanique (1) comprenant un boîtier (2), un moteur électrique (3) ayant un axe de rotation (A), un bras de chute (4) ayant un axe longitudinal (B), le bras de chute (4) étant disposé dans le boîtier (2) de façon à être axialement mobile dans la direction de l'axe longitudinal (B) et l'axe longitudinal (B) s'étendant parallèlement à l'axe de rotation (A) du moteur électrique (3), et un mécanisme de boîte de vitesses (5) au moyen duquel le moteur électrique (3) est couplé par entraînement au bras de chute (4) afin de translater un mouvement de rotation du moteur électrique (3) en un mouvement linéaire du bras de chute (4), le mécanisme de boîte de vitesses (5) comprenant un entraînement de courroie dentée (51) et un entraînement de vis à billes (55), un écrou de vis à billes (56) de l'entraînement de vis à billes (55) étant en prise avec le bras de chute (4) et supportant le bras de chute (4) dans le boîtier (2), l'écrou de vis à billes (56) étant supporté sur le boîtier (2) par un palier réglable (57), et une courroie dentée (54) de l'entraînement de courroie dentée (51) pouvant être tendue par le palier réglable (57). Le bras de chute (4) est également supporté dans le boîtier (2) par une douille de guidage (70). La position de la douille de guidage (70) peut être réglée dans le boîtier (2) radialement par rapport au bras de chute (4). L'invention concerne en outre un procédé de production d'un système de direction de véhicule de ce type.
