WO2024175233 - VORRICHTUNG ZUR ENERGIEVERSORGUNG ZUMINDEST EINES SICHERHEITSRELEVANTEN VERBRAUCHERS IN EINEM KRAFTFAHRZEUG
National phase entry is expected:
Publication Number
WO/2024/175233
Publication Date
29.08.2024
International Application No.
PCT/EP2023/084837
International Filing Date
08.12.2023
Title **
[German]
VORRICHTUNG ZUR ENERGIEVERSORGUNG ZUMINDEST EINES SICHERHEITSRELEVANTEN VERBRAUCHERS IN EINEM KRAFTFAHRZEUG
[English]
DEVICE FOR SUPPLYING POWER TO AT LEAST ONE SAFETY-RELEVANT LOAD IN A MOTOR VEHICLE
[French]
DISPOSITIF D'ALIMENTATION EN ÉNERGIE D'AU MOINS UNE CHARGE ASSOCIÉE À LA SECURITE DANS UN VEHICULE AUTOMOBILE
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
MUERKEN, Michael
Dornwaldstr. 36
76227 Karlsruhe, DE
DRAESE, Nils
Mozartstrasse 16
71277 Rutesheim, DE
Priority Data
102023201502.1
21.02.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1221 | |
| EPO | Filing, Examination | 4889 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9985 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

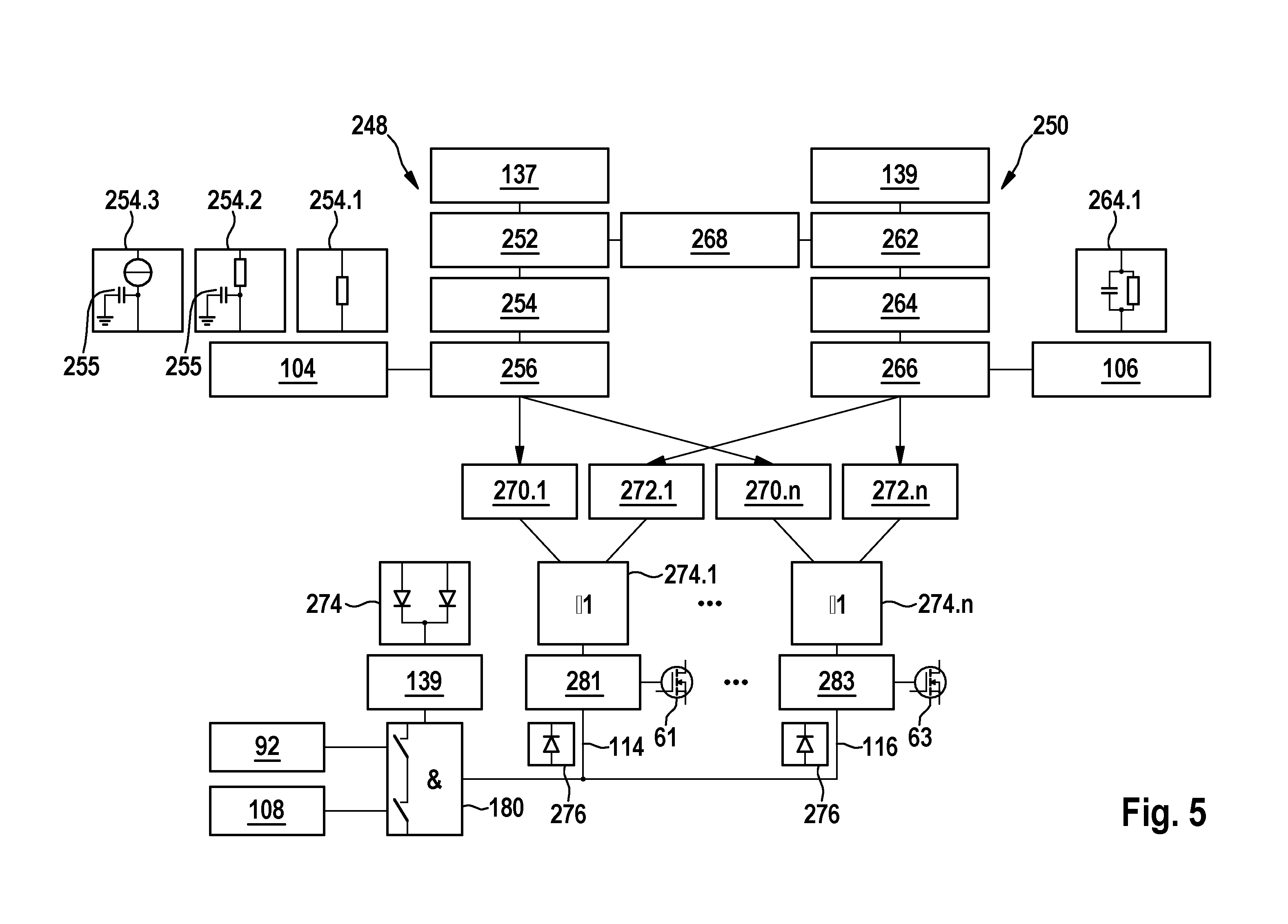

Die Erfindung betrifft eine Vorrichtung zur Energieversorgung zumindest eines sicherheitsrelevanten Verbrauchers in einem Kraftfahrzeug, wobei zumindest zwei Schalter (61, 62, 63) zur Versorgung und Absicherung von zumindest einem sicherheitsrelevanten Verbraucher (16) oder mehreren sicherheitsrelevanten Verbrauchern (16) vorgesehen sind, wobei jedem der Schalter (61, 62, 63) je- weils eine eigene Ansteuerung (281, 282, 283) zugeordnet ist zum Ein- oder Ausschalten des jeweiligen Schalters (61, 62, 63) in Abhängigkeit von zumindest einem Steuersignal (104, 106; 92,108), umfassend zumindest zwei voneinander unabhängige Versorgungspfade (248, 250) zur Versorgung der Ansteuerungen (281, 282, 283), wobei der eine Versorgungspfad (248) eine Treiberstufe (144, 256) umfasst, die von einer Hilfsspannung (137) gespeist wird, wobei der weitere Versorgungspfad (250) eine weitere Treiberstufe (146, 266) umfasst, die von ei- ner weiteren Hilfsspannung (139) gespeist wird, die von der Hilfsspannung (137) unabhängig ist, wobei zumindest zwei Kopplungselemente (274) zur Zusammen- führung der Ausgangsgrößen der beiden Treiberstufen (144, 146, 256, 266) vor- gesehen sind, wobei jedes der Kopplungselemente (274,274.n) jeweils eine der Ansteuerungen (281, 282, 283) versorgt.[English]
