WO2024160398 - STRÖMUNGSOPTIMIERTER GASINJEKTOR
National phase entry is expected:
Publication Number
WO/2024/160398
Publication Date
08.08.2024
International Application No.
PCT/EP2023/079113
International Filing Date
19.10.2023
Title **
[German]
STRÖMUNGSOPTIMIERTER GASINJEKTOR
[English]
FLOW-OPTIMISED GAS INJECTOR
[French]
INJECTEUR DE GAZ À ÉCOULEMENT OPTIMISÉ
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
LIPPISCH, Michael
Goethestr. 86
71665 Vaihingen An Der Enz, DE
BUROCK, Torsten
Schlossbergstr. 16
71665 Vaihingen An Der Enz, DE
TUERKER, Oezguer
Bachstr. 5/1
70839 Gerlingen, DE
SUENDERHAUF, Gerhard
Bertha-Benz-Weg 2
75233 Tiefenbronn, DE
Priority Data
102023200747.9
31.01.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1051 | |
| EPO | Filing, Examination | 4606 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9532 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die vorliegende Erfindung beschreibt einen Gasinjektor (1) zum Einblasen eines gasförmigen Mediums (2), insbesondere eines gasförmigen Kraftstoffs. Der Gasinjektor (1) umfasst ein Schließelement (3) zum Freigeben und Verschließen wenigstens einer Durchgangsöffnung (4) an einem Dichtsitz (31), ein Aktor (5) zur Betätigung des Schließelements (3) und eine Blaskappe (6) mit einer Auslassöffnung (61). Dabei ist die Blaskappe (6) an einem einblasseitigen Ende (11) des Gasinjektors (1) angeordnet. Das Schließelement (3) weist eine Oberseite (32) auf, welche eingerichtet ist, die Durchgangsöffnung (4) zu verschließen. Des Weiteren weist das Schließelement (3) eine Unterseite (33) aufweist, welche in Richtung des einblasseitigen Endes (11) des Gasinjektors (1) ausgerichtet ist. Dabei weist die Blaskappe (6) eine Umleitfläche (62) auf, welche eingerichtet ist, in einem Öffnungszustand des Gasinjektors (1) eine Umleitung einer Gasströmung (21) derart auszuführen, dass die Gasströmung (21) zumindest teilweise in Richtung der Unterseite (33) des Schließelements (3) geleitet wird.[English]

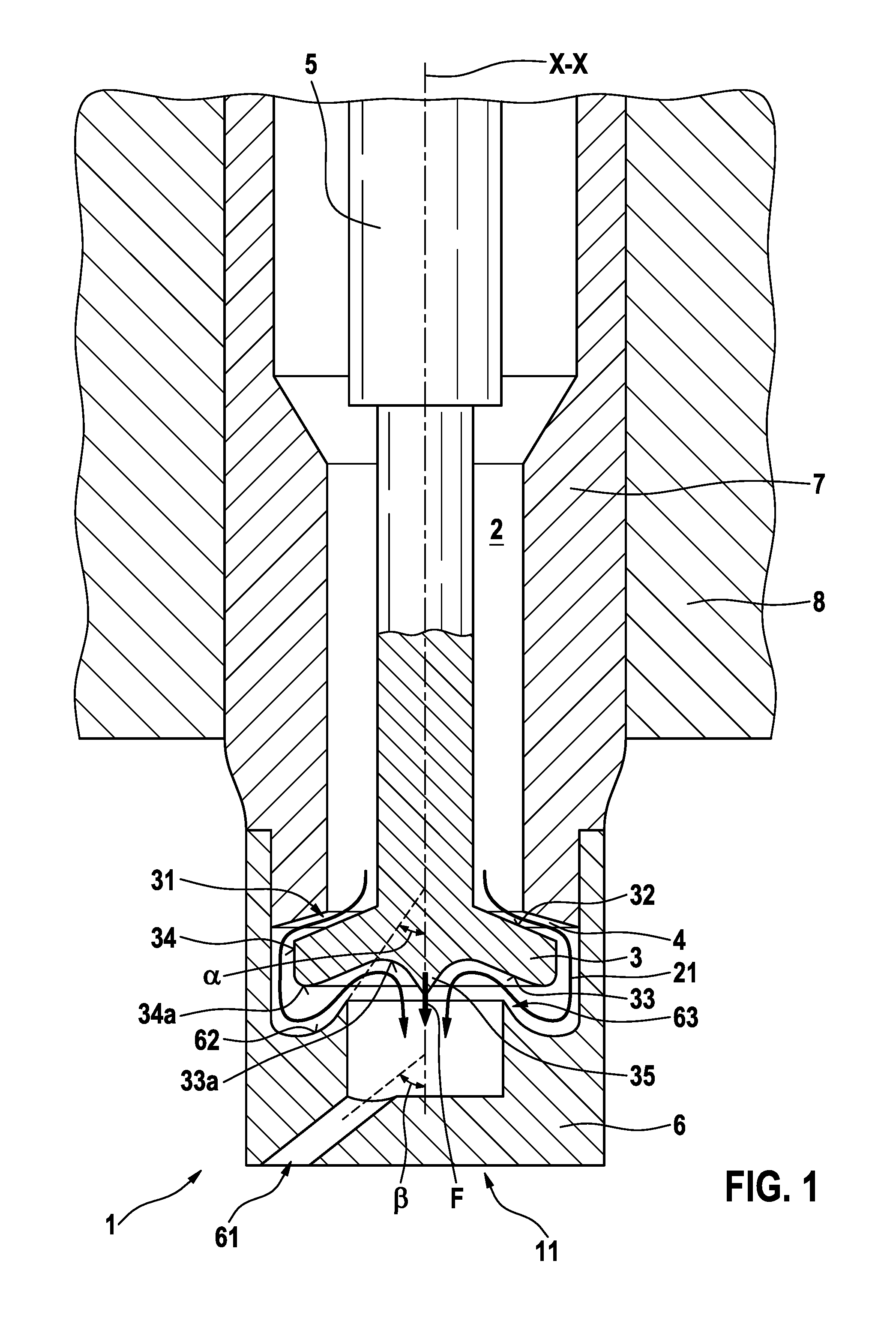

The present invention relates to a gas injector (1) for injecting a gaseous medium (2), in particular a gaseous fuel. The gas injector (1) comprises: a closing element (3) for opening and closing at least one through-opening (4) at a sealing seat (31); an actuator (5) for actuating the closing element (3); and a blow cap (6) having an outlet opening (61). The blow cap (6) is arranged at an injection-side end (11) of the gas injector (1). The closing element (3) has a top side (32) which is designed to close the through-opening (4). The closing element (3) also has a bottom side (33) which is orientated towards the injection-side end (11) of the gas injector (1). The blow cap (6) has a deflection surface (62) which is designed, when the gas injector (1) is open, to deflect a gas flow (21) in such a way that the gas flow (21) is at least in part directed towards the bottom side (33) of the closing element (3).[French]
