WO2024160397 - GASINJEKTOR MIT RÜCKSCHLAGVENTIL
National phase entry is expected:
Publication Number
WO/2024/160397
Publication Date
08.08.2024
International Application No.
PCT/EP2023/079108
International Filing Date
19.10.2023
Title **
[German]
GASINJEKTOR MIT RÜCKSCHLAGVENTIL
[English]
GAS INJECTOR COMPRISING A NON-RETURN VALVE
[French]
INJECTEUR DE GAZ COMPRENANT UN CLAPET ANTI-RETOUR
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
BUROCK, Torsten
Schlossbergstr. 16
71665 Vaihingen An Der Enz, DE
TUERKER, Oezguer
Bachstr. 5/1
70839 Gerlingen, DE
Priority Data
102023200740.1
31.01.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1064 | |
| EPO | Filing, Examination | 4631 | |
| Japan | Filing | 592 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9497 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

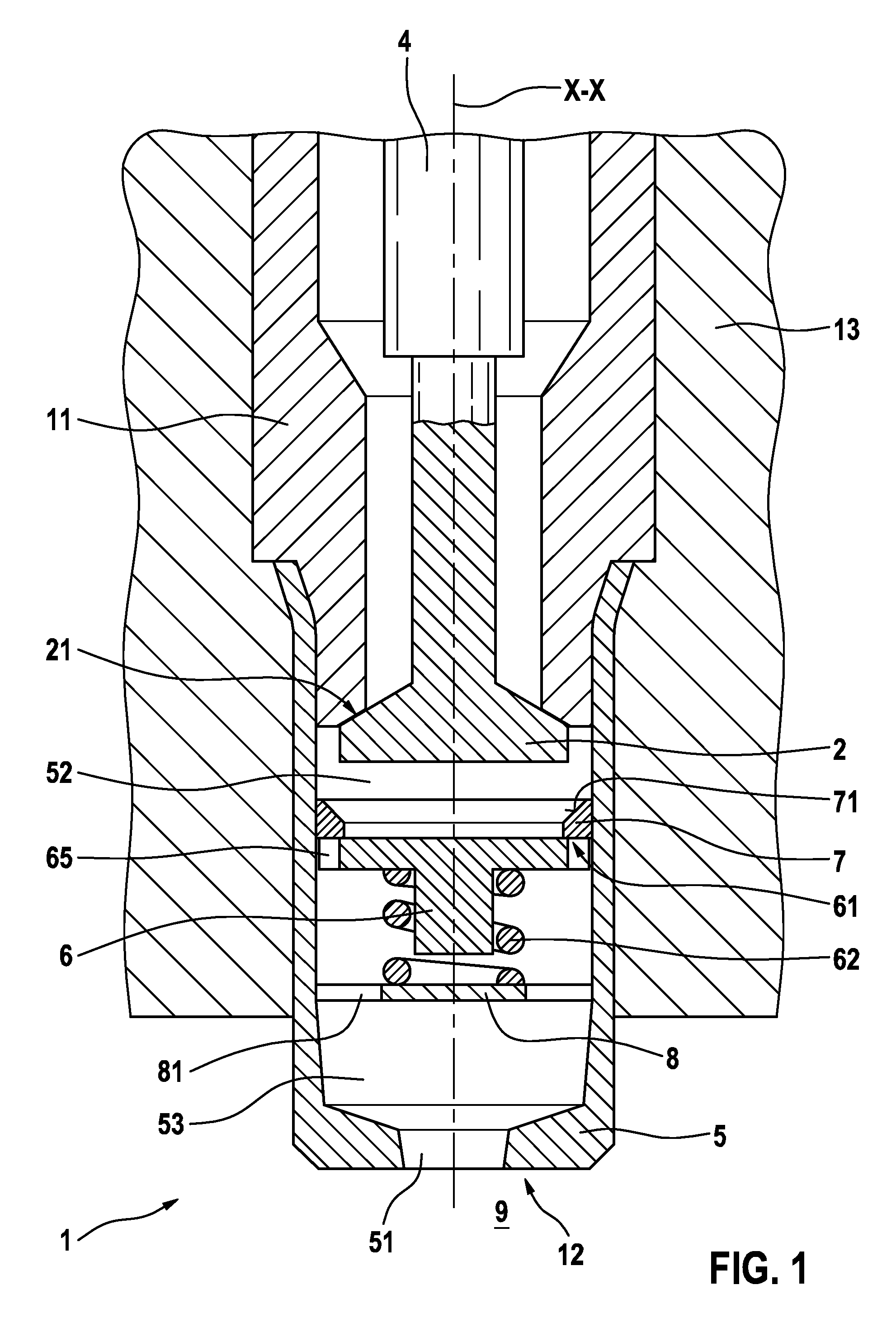

Die vorliegende Erfindung beschreibt einen Gasinjektor (1) zum Einblasen eines gasförmigen Mediums. Das gasförmige Medium ist insbesondere ein gasförmiger Kraftstoff. Dabei umfassend der Gasinjektor (1) ein Schließelement (2) zum Freigeben und Verschließen wenigstens einer Durchgangsöffnung (3) an einem ersten Dichtsitz (21), ein Aktor (4) zur Betätigung des Schließelements (2), eine Blaskappe (5) mit einer Auslassöffnung (51), und ein Rückschlagventil (6). Die Blaskappe (5) dabei an einem einblasseitigen Ende des Gasinjektors (1) angeordnet ist und das Rückschlagventil (6) zwischen der Auslassöffnung (51) und dem Schließelement (2). Dabei ist das Rückschlagventil (6) eingerichtet, an einem zweiten Dichtsitz (61) abzudichten, um eine Rückströmung von der Auslassöffnung (51) in Richtung des Schließelements (2) zu verhindern.[English]
