WO2024188476 - DICHTUNGSSEGMENT FÜR EINE STRÖMUNGSMASCHINE
National phase entry is expected:
Publication Number
WO/2024/188476
Publication Date
19.09.2024
International Application No.
PCT/EP2023/072608
International Filing Date
16.08.2023
Title **
[German]
DICHTUNGSSEGMENT FÜR EINE STRÖMUNGSMASCHINE
[English]
SEALING SEGMENT FOR A TURBOMACHINE
[French]
SEGMENT D'ÉTANCHÉITÉ POUR UNE TURBOMACHINE
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Otto-Hahn-Ring 6
81739 München, DE
Inventors
ALDER, Arthur
Ankerstr. 8
46117 Oberhausen, DE
BROL, Thomas
Hausdykerfeld 34
45309 Essen, DE
HECKER, Simon
Halterner Str. 140
45657 Recklinghausen, DE
JERABECK, Sven
Sellerbeckstr.6
45475 Mülheim, DE
MUSCH, Christian
Eupener Weg 38
45481 Mülheim an der Ruhr, DE
RÜHLE, Tobias
Gracht 95
45470 Mülheim, DE
THAMM, Norbert
Frühlingstr 11
45133 Essen, DE
WECHSUNG, Michael
Wittekindstrasse 20
45470 Mülheim an der Ruhr, DE
Priority Data
102023202257.5
13.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1043 | |
| EPO | Filing, Examination | 4624 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9408 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Dichtungssegment (1) zum Abdichten eines Spaltes (16) zwischen einem um eine Rotationsachse (3) rotierenden Bauteil (2) und einem feststehenden Bauteil, wobei ein im Betrieb zwischen dem Dichtungssegment (1) und dem rotierenden Bauteil (2) strömendes Strömungsmedium eine bezüglich der Rotationsachse (3) axiale und tangentiale Strömungskomponente aufweist, wobei das Dichtungssegment (1) eine dem rotierenden Bauteil (2) gegenüberliegende Unterseite (6) aufweist, wobei das rotierende Bauteil (2) eine Dichtspitze (8, 8a) aufweist, wobei die Dichtspitze (8, 8a) genüberliegend zur Unterseite (6) ausgebildet ist, wobei die Unterseite (6) einen Bereich aufweist, der gegenüberliegend der Dichtspitze (8, 8a) angeordnet ist, wobei der Bereich Ausnehmungen (15) in einer bezogen auf die Rotationsachse (3) betrachteten Umfangsrichtung (5) aufweist.[English]

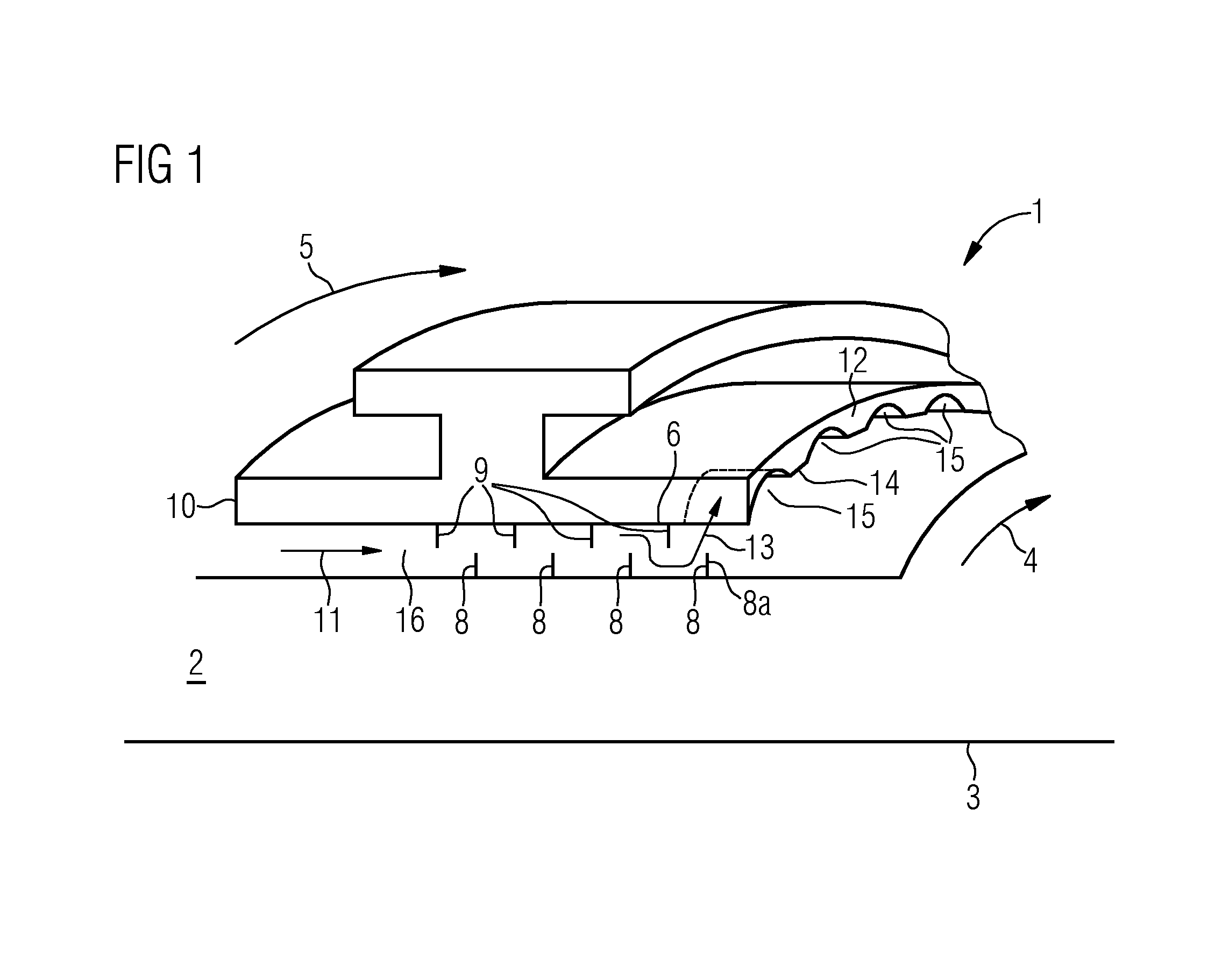

The invention relates to a sealing segment (1) for sealing a gap (16) between a component (2) which rotates about an axis of rotation (3) and a stationary component, wherein a flow medium which flows between the sealing segment (1) and the rotating component (2) during operation has, with respect to the axis of rotation (3), an axial flow component and a tangential flow component, wherein the sealing segment (1) has a lower side (6) facing the rotating component (2), wherein the rotating component (2) has a sealing tip (8, 8a), wherein the sealing tip (8, 8a) faces the lower side (6), wherein the lower side (6) has a region facing the sealing tip (8, 8a), wherein the region has recesses (15) in a circumferential direction (5) with respect to the axis of rotation (3).[French]
L'invention concerne un segment d'étanchéité (1) pour étanchéifier un espace (16) entre un composant (2) qui tourne autour d'un axe de rotation (3) et un composant stationnaire, un milieu d'écoulement qui s'écoule entre le segment d'étanchéité (1) et le composant rotatif (2) pendant le fonctionnement ayant, par rapport à l'axe de rotation (3), une composante d'écoulement axiale et une composante d'écoulement tangentielle, le segment d'étanchéité (1) ayant un côté inférieur (6) faisant face au composant rotatif (2), le composant rotatif (2) ayant une pointe d'étanchéité (8, 8a), la pointe d'étanchéité (8, 8a) faisant face au côté inférieur (6), le côté inférieur (6) ayant une région faisant face à la pointe d'étanchéité (8, 8a), la région ayant des évidements (15) dans une direction circonférentielle (5) par rapport à l'axe de rotation (3).
