WO2023227408 - DEVICE AND METHOD FOR SPRAYING A MULTICOMPONENT PLASTIC MATERIAL
National phase entry:
Publication Number
WO/2023/227408
Publication Date
30.11.2023
International Application No.
PCT/EP2023/062975
International Filing Date
15.05.2023
Title **
[English]
DEVICE AND METHOD FOR SPRAYING A MULTICOMPONENT PLASTIC MATERIAL
[French]
DISPOSITIF ET PROCÉDÉ DE PULVÉRISATION D'UNE MATIÈRE PLASTIQUE À MULTIPLES COMPOSANTS
Applicants **
HENKEL AG & CO. KGAA
Henkelstrasse 67
40589 Düsseldorf, DE
Inventors
SUBRAMANIAN, Priya
16 Gracehill Avenue
Burwood, Victoria, Victoria 3125, AU
MARTENS, Jody
2967 Kerry Road
Darlington, 4285, AU
MCDONALD, Graeme
26 Sherman Drive Bayswater North
Victoria, Victoria 3153, AU
Priority Data
22174817.1
23.05.2022
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 990 | |
| EPO | Filing, Examination | 4636 | |
| Japan | Filing | 595 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9505 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

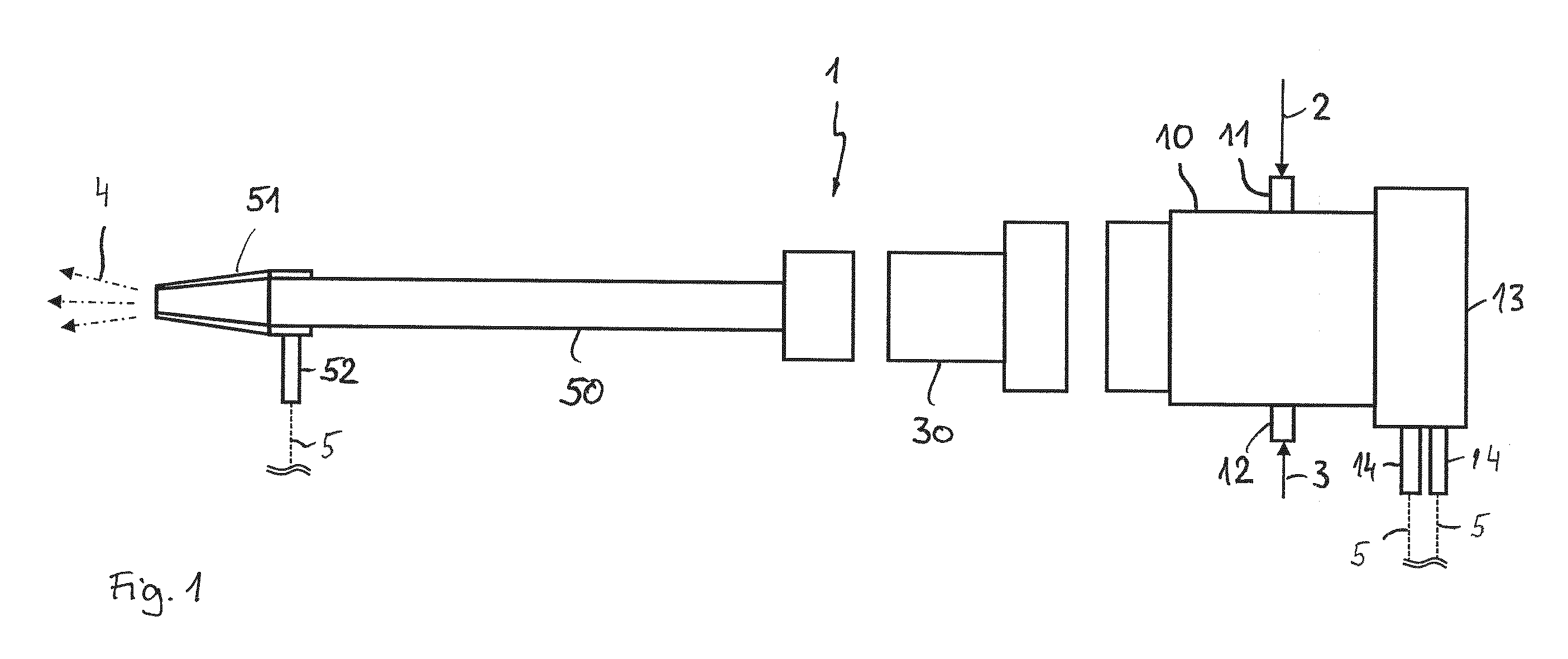

A device (1) for applying a multicomponent plastic to a substrate, comprising • - a dosing valve (10) which can be controlled by compressed air as pressure medium and has a first valve inlet (11) for a first component (2), a second valve inlet (12) for a second component (3) and a valve outlet (17), • - a static spray mixer (50) comprising a tubular mixer housing (53) extending along a longitudinal axis and having a valve-side end (54) and a distal end (55), a mixing element (57) disposed within the mixer housing (53) for producing a component mixture, and an atomization sleeve (51) disposed on the distal end (55) of the mixer housing (53) and having an inlet (52) for a pressurized atomizing medium. The mixer housing (53) and the mixing element (57) are made of plastic and that the mixing element (57) is a one-piece component that is inserted into the mixer housing (53). Furthermore, a method in which the device (1) is used.[French]
L'invention concerne un dispositif (1) d'application de matière plastique à multiples composants sur un substrat, comprenant • - une soupape de dosage (10) qui peut être commandée par de l'air comprimé en tant que milieu de pression et qui comprend une première entrée de soupape (11) pour un premier composant (2), une seconde entrée de soupape (12) pour un second composant (3) et une sortie de soupape (17), • - un mélangeur de pulvérisation statique (50) comprenant un boîtier de mélangeur tubulaire (53) s'étendant le long d'un axe longitudinal et comprenant une extrémité côté soupape (54) et une extrémité distale (55), un élément de mélange (57) disposé à l'intérieur du boîtier de mélangeur (53) pour produire un mélange de composants, et un manchon d'atomisation (51) disposé sur l'extrémité distale (55) du boîtier de mélangeur (53) et comprenant une entrée (52) pour un milieu d'atomisation sous pression. Le boîtier de mélangeur (53) et l'élément de mélange (57) sont réalisés en matière plastique et l'élément de mélange (57) est un composant monobloc qui est inséré dans le boîtier de mélangeur (53). L'invention concerne en outre un procédé dans lequel le dispositif (1) est utilisé.
