WO2023209240 - AUTOMATIC MODULE ARRAY MAPPING WITH INHERENT REDUNDANCY
National phase entry:
Publication Number
WO/2023/209240
Publication Date
02.11.2023
International Application No.
PCT/EP2023/061413
International Filing Date
28.04.2023
Title **
[English]
AUTOMATIC MODULE ARRAY MAPPING WITH INHERENT REDUNDANCY
[French]
MAPPAGE AUTOMATIQUE DE RÉSEAU DE MODULES AVEC REDONDANCE INHÉRENTE
Applicants **
BARCO N.V.
President Kennedypark 35
8500 Kortrijk, BE
Inventors
DEVOS, Bruno
Boswegel 33
9870 Zulte, BE
GOOVAERTS, Yves
Meensesteenweg 298/011
8501 Bissegem, BE
VANDENDRIESSCHE, Dirk
Morinnegoed 13
8500 Kortrijk, BE
DEMUYNCK, Bert
Knobbaardstraat 12
Izegem, BE
Priority Data
LU102936
29.04.2022
LU
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1547 | |
| EPO | Filing, Examination | 8026 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 3510 |
Total: 14247 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

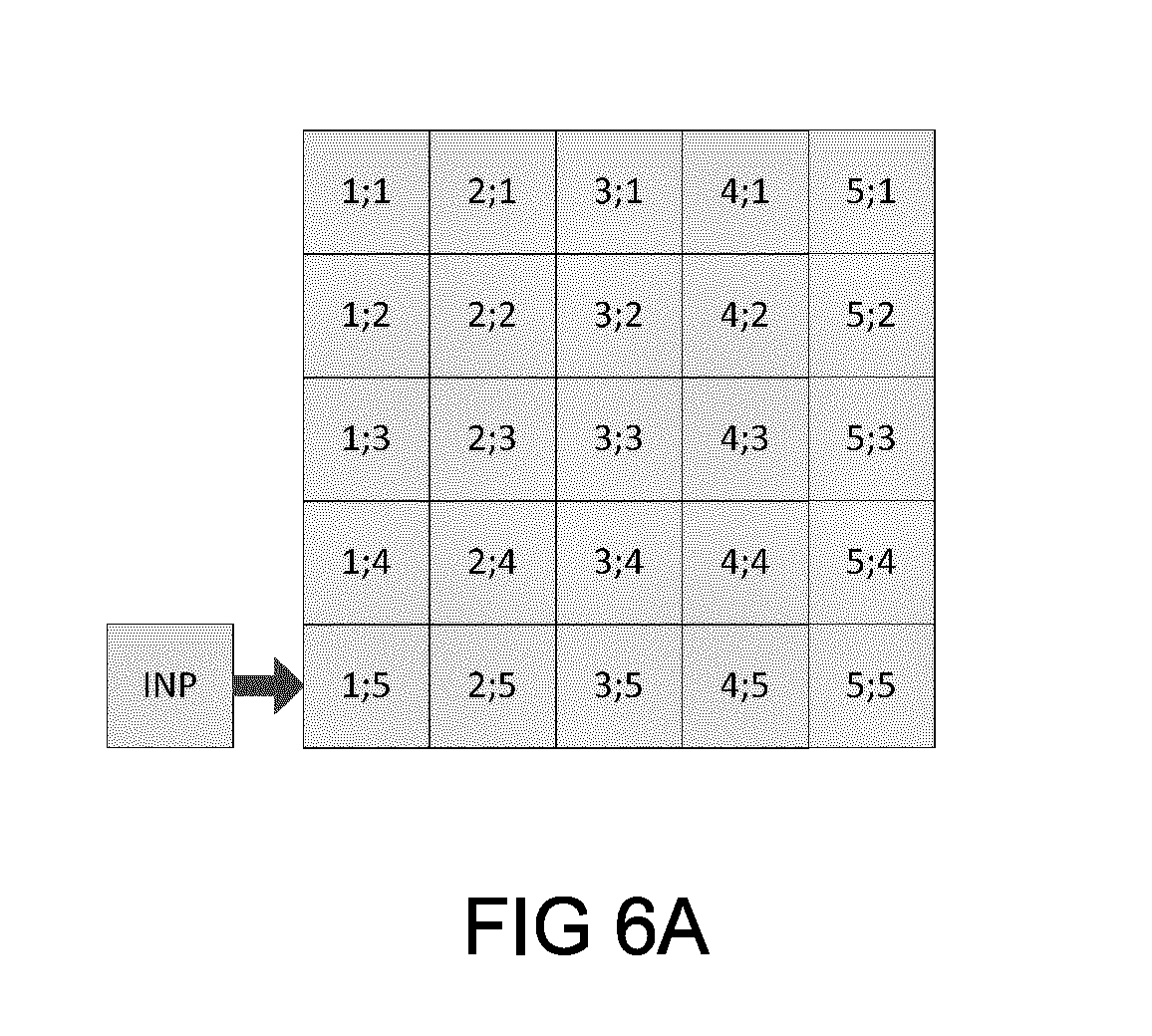

There is provided a method for mapping a display wall comprising a plurality of display modules, each display module comprising a controller and a port on each side connected to the controller. Each display module is connected to its direct neighbour at each side port. The method comprises the steps of powering up the display wall, each display module continuously communicating with its direct neighbour via each side port by sending and receiving tile to tile packets comprising information on at least the coordinates of said display module, defining a reference position in the display wall, said reference position having a reference coordinate, and defining an incremental direction in the display wall with respect to the reference position. For each display module, continuously updating the display module coordinates by comparing its coordinates to the coordinates of each neighbour following the incremental direction and with respect to the reference position.[French]
L'invention concerne un procédé de mappage d'une paroi d'affichage comprenant une pluralité de modules d'affichage, chaque module d'affichage comprenant un dispositif de commande et un port sur chaque côté connecté au dispositif de commande. Chaque module d'affichage est connecté à son voisin direct au niveau de chaque port latéral. Le procédé comprend les étapes consistant à mettre sous tension la paroi d'affichage, chaque module d'affichage communiquant en continu avec son voisin direct par l'intermédiaire de chaque port latéral en envoyant et en recevant un pavé à des paquets de pavé comprenant des informations sur au moins les coordonnées dudit module d'affichage, définissant une position de référence sur la paroi d'affichage, ladite position de référence ayant une coordonnée de référence, et définissant une direction incrémentielle sur la paroi d'affichage par rapport à la position de référence. Pour chaque module d'affichage, mettre à jour en continu les coordonnées du module d'affichage en comparant ses coordonnées aux coordonnées de chaque voisin suivant la direction incrémentielle et par rapport à la position de référence.
