WO2023186864 - CASCADE LASERS
National phase entry is expected:
Publication Number
WO/2023/186864
Publication Date
05.10.2023
International Application No.
PCT/EP2023/057929
International Filing Date
28.03.2023
Title **
[English]
CASCADE LASERS
[French]
LASERS À CASCADE
Applicants **
ETH ZURICH
Raemistrasse 101 / ETH transfer
8092 Zurich, CH
Inventors
FAIST, Jérôme
Felsenrainstrasse 80
8052 Zürich, CH
KAPSALIDIS, Filippos
Ueberlandstrasse 391
8051 Zürich, CH
WANG, Zhixin
Oberdorfstrasse 22
8906 Bonstetten, CH
STARK, David
Riedernstrasse 20
9230 Flawil, CH
WANG, Ruijun
Sun Yat-sen University, Haizhu District
Guangzhou, 510275, CN
Priority Data
22166290.1
01.04.2022
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1416 | |
| EPO | Filing, Examination | 6757 | |
| Japan | Filing | 589 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 12047 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

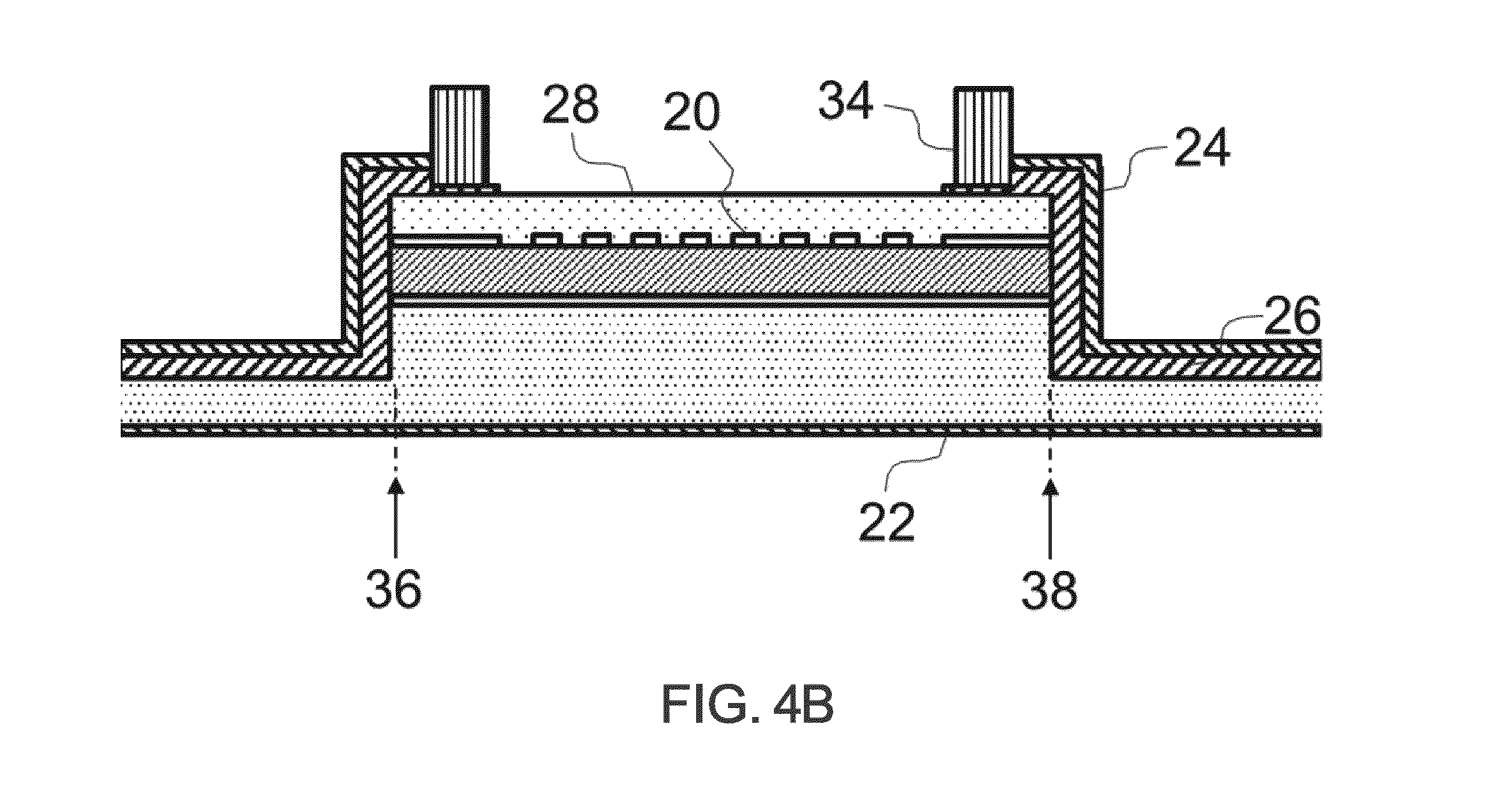

A single-mode cascade laser (1) that will lase at a pre-specified lasing wavelength and how to manufacture such a laser. A buried-heterostructure waveguide (5) is terminated to a precisely specified length of ≤ 100 μm by dry etching its end facets (36, 38). A cavity end mirror is formed on each end facet by depositing first and second optical material layers (24, 26) with differing refractive indices, wherein each mirror layer has a thickness in a range above and below one-quarter of the intended lasing wavelength within the optical material from which the mirror layer is formed. The precise definition of the length of the waveguide and of the thicknesses of the end mirror layers together with the short waveguide length, which is shorter than what is achievable by mechanical cleaving, provide a Fabry-Pérot cavity that supports single-mode lasing at the specified lasing wavelength.[French]
La présente invention concerne un laser à cascade monomode (1) qui émet des rayons à une longueur d'onde spécifiée à l'avance et la fabrication d'un tel laser. Un guide d'ondes à hétérostructure enterrée (5) se termine à une longueur précisément spécifiée ≤ 100 µm par gravure sèche de ses facettes d'extrémité (36, 38). Un miroir d'extrémité de cavité est formé sur chaque facette d'extrémité par le dépôt d'une première et d'une seconde couche de matériau optique (24, 26) ayant des indices de réfraction différents, chaque couche de miroir ayant une épaisseur comprise dans une plage au-dessus et au-dessous d'un quart de la longueur d'onde d'émission laser prévue dans le matériau optique dont la couche de miroir est formée. La définition précise de la longueur du guide d'onde et des épaisseurs des couches de miroir d'extrémité, ainsi que la courte longueur du guide d'onde, qui est inférieure à celle que l'on peut obtenir par clivage mécanique, permettent d'obtenir une cavité Fabry-Pérot qui prend en charge l'émission d'un laser monomode à la longueur d'onde d'émission laser spécifiée.
