WO2023135085 - LENSFREE HOLOTOMOGRAPHIC MICROSCOPE
National phase entry is expected:
Publication Number
WO/2023/135085
Publication Date
20.07.2023
International Application No.
PCT/EP2023/050346
International Filing Date
09.01.2023
Title **
[English]
LENSFREE HOLOTOMOGRAPHIC MICROSCOPE
[French]
MICROSCOPE HOLOTOMOGRAPHIQUE SANS LENTILLE
Applicants **
AYDIN, Tuelay
Lehrer-Götz-Weg 24A
81829 Munich, DE
VAROL, Rahmetullah
Scherzerstrasse 2
81476 Munich, DE
Inventors
AYDIN, Tuelay
Lehrer-Götz-Weg 24A
81829 Munich, DE
VAROL, Rahmetullah
Scherzerstrasse 2
81476 Munich, DE
Priority Data
22150958.1
11.01.2022
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Natural Person
* |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1146 | |
| EPO | Filing, Examination | 3595 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 8617 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

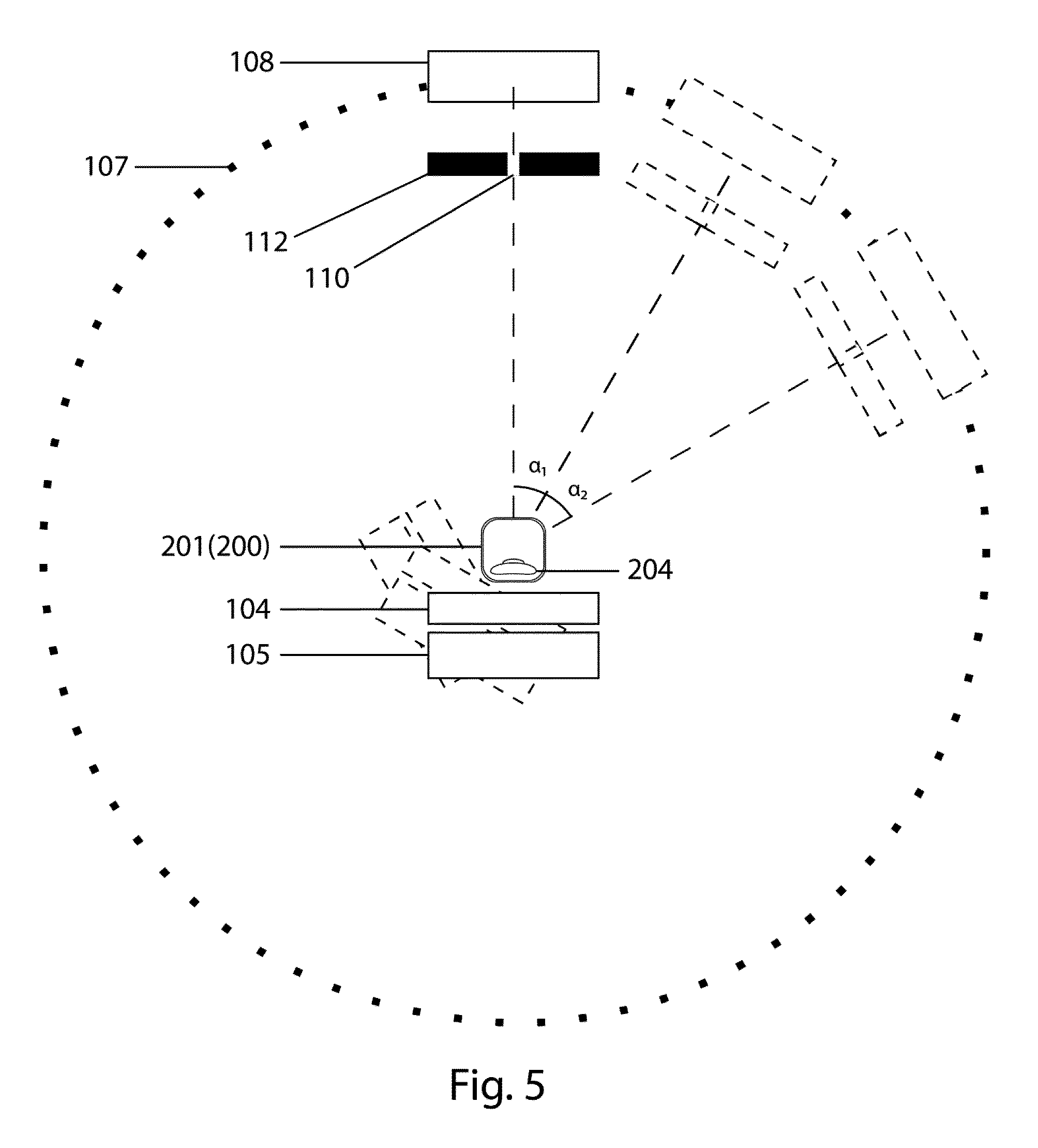

The present invention relates to a lens-free microscopic imaging apparatus (1) for three dimensional imaging of a semi transparent object (204) within a sample (202). The apparatus comprises a rotation device, a determining device, at least one controller, a stationary part and a rotary part. The rotation device is configured to rotate the rotary part (100) of the apparatus (1) and to control the angular position of the rotary part (100) about a rotation axis (203). The determining device is configured to determine the angular position of the rotary part (100). The at least one controller is configured to control the rotation device and to generate a three dimensional information from images captured by an imaging sensor (105). The stationary part comprises a sample holder (201) configured to hold the sample (202) at a fixed position throughout an imaging process. The rotary part (100) comprises a semi or fully coherent light source, an aperture and the imaging sensor. The semi or fully coherent light source (108) is configured to illuminate the sample (202). The aperture (110) passes the light from the light source (108) along a main axis (109). The aperture (110) is arranged at a preset fixed position relative to the light source (108) throughout the imaging process. The imaging sensor (105) is arranged at a preset fixed position relative to the light source (108) and to the aperture (110) throughout the imaging process. The rotation axis (203) is perpendicular to the main axis (109). The present invention also relates to a lens-free microscopic imaging method corresponding to operation of the apparatus.[French]
La présente invention concerne un appareil d'imagerie microscopique sans lentille (1) pour l'imagerie tridimensionnelle d'un objet semi-transparent (204) à l'intérieur d'un échantillon (202). L'appareil comprend un dispositif de rotation, un dispositif de détermination, au moins un dispositif de commande, une partie fixe et une partie rotative. Le dispositif de rotation est conçu pour faire tourner la partie rotative (100) de l'appareil (1) et pour régler la position angulaire de la partie rotative (100) autour d'un axe de rotation (203). Le dispositif de détermination est conçu pour déterminer la position angulaire de la partie rotative (100). Ledit dispositif de commande est conçu pour commander le dispositif de rotation et pour générer des informations tridimensionnelles à partir d'images capturées par un capteur d'imagerie (105). La partie fixe comprend un porte-échantillon (201) conçu pour maintenir l'échantillon (202) à une position fixe tout au long d'un processus d'imagerie. La partie rotative (100) comprend une source de lumière semi-cohérente ou entièrement cohérente, une ouverture et le capteur d'imagerie. La source de lumière semi-cohérente ou entièrement cohérente (108) est conçue pour éclairer l'échantillon (202). L'ouverture (110) laisse passer la lumière en provenance de la source de lumière (108) le long d'un axe principal (109). L'ouverture (110) est agencée à une position fixe prédéfinie par rapport à la source de lumière (108) tout au long du processus d'imagerie. Le capteur d'imagerie (105) est agencé à une position fixe prédéfinie par rapport à la source de lumière (108) et à l'ouverture (110) tout au long du processus d'imagerie. L'axe de rotation (203) est perpendiculaire à l'axe principal (109). La présente invention concerne également un procédé d'imagerie microscopique sans lentille correspondant au fonctionnement de l'appareil.
