WO2023118573 - ELECTRONIC ASSEMBLY FOR AN AUTOMOTIVE LUMINOUS DEVICE AND AUTOMOTIVE LUMINOUS DEVICE
National phase entry:
Publication Number
WO/2023/118573
Publication Date
29.06.2023
International Application No.
PCT/EP2022/087748
International Filing Date
23.12.2022
Title **
[English]
ELECTRONIC ASSEMBLY FOR AN AUTOMOTIVE LUMINOUS DEVICE AND AUTOMOTIVE LUMINOUS DEVICE
[French]
ENSEMBLE ÉLECTRONIQUE POUR DISPOSITIF LUMINEUX D'AUTOMOBILE ET DISPOSITIF LUMINEUX D'AUTOMOBILE
Applicants **
VALEO VISION
IP Department
34, Rue Saint André
93012 BOBIGNY Cedex, FR
Inventors
SANTAELLA HERNANDEZ, Juan Jose
C/ Linares (Pol. Ind. Cañada Fuente) 15
23600 MARTOS, ES
LOPEZ, Juan Antonio
C/ Linares (Pol. Ind. Cañada Fuente) 15
23600 MARTOS, ES
MORIS GOMEZ, Juan
C/ Linares (Pol. Ind. Cañada Fuente) 15
23600 MARTOS, ES
GONZALEZ RICO, Alberto
C/ Linares (Pol. Ind. Cañada Fuente) 15
23600 MARTOS, ES
MONTENEGRO SANCHEZ, Maria Carmen
C/ Linares (Pol. Ind. Cañada Fuente) 15
23600 MARTOS, ES
Priority Data
21217761.2
26.12.2021
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1001 | |
| EPO | Filing, Examination | 4601 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9478 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

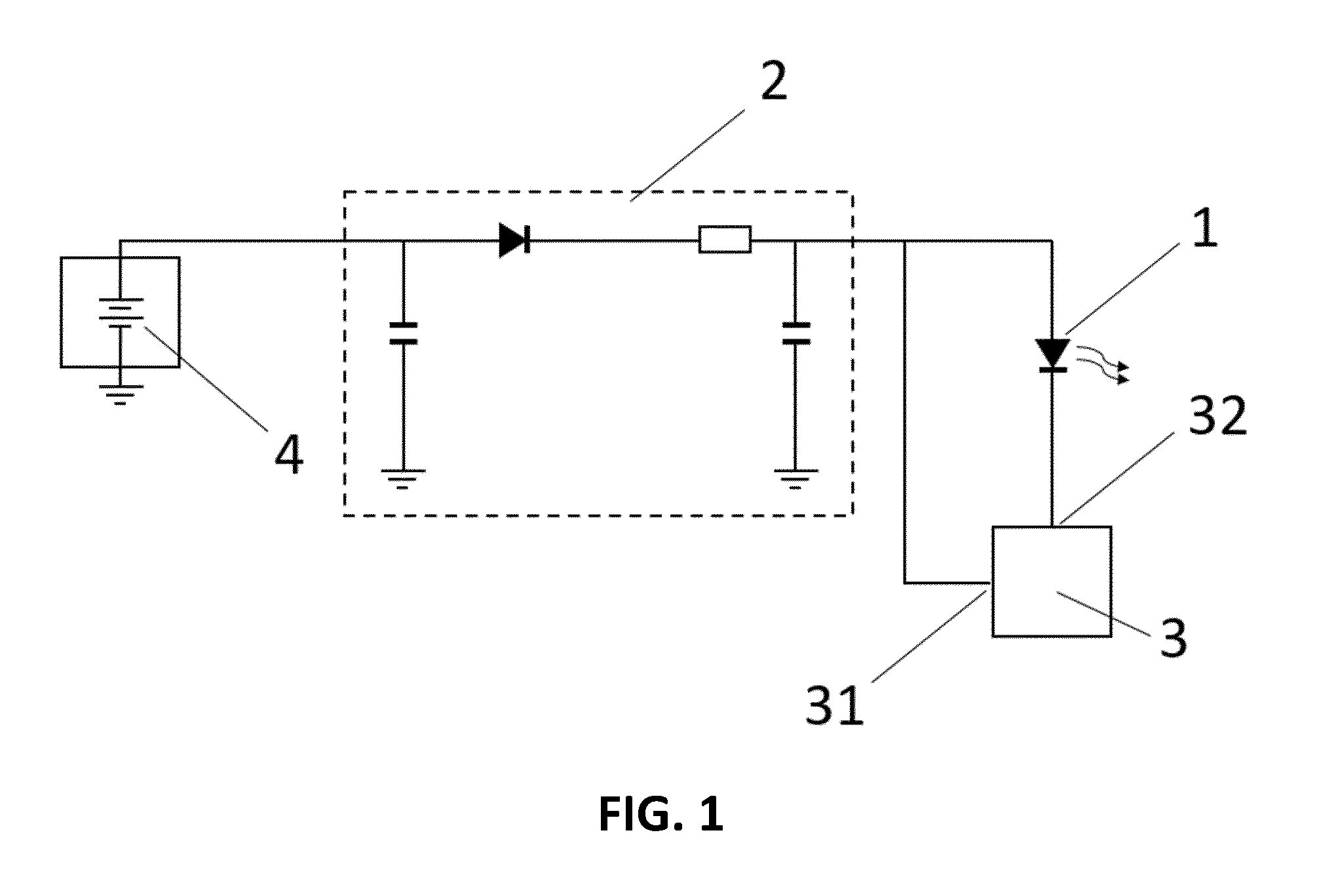

The invention presents an electronic assembly for an automotive luminous device (10) comprising a light source (1), a driver (3) to control the light source (1) and an input protection circuit (2). The input protection circuit (2) is arranged between the power supply and the light source (1) and comprises a protection input (21) and a protection output (22). The protection input (21) and the protection output (22) are connected by the interposition of a resistor group comprising a resistor (23) and a diode (24) connected in series. A node between the protection input (21) and the resistor group is connected to the ground through a first capacitor (25) and a node between the resistor group and the protection output (22) is connected to the ground through a second capacitor (26).[French]
L'invention concerne un ensemble électronique pour un dispositif lumineux d'automobile (10) comprenant une source de lumière (1), un circuit d'attaque (3) pour commander la source de lumière (1) et un circuit de protection d'entrée (2). Le circuit de protection d'entrée (2) est disposé entre l'alimentation électrique et la source de lumière (1) et comprend une entrée de protection (21) et une sortie de protection (22). L'entrée de protection (21) et la sortie de protection (22) sont connectées par l'interposition d'un groupe de résistances comprenant une résistance (23) et une diode (24) connectées en série. Un nœud entre l'entrée de protection (21) et le groupe de résistances est connecté à la terre par l'intermédiaire d'un premier condensateur (25) et un nœud entre le groupe de résistances et la sortie de protection (22) est connecté à la terre par l'intermédiaire d'un second condensateur (26).
