WO2023083613 - ELECTRIC MACHINE
National phase entry:
Publication Number
WO/2023/083613
Publication Date
19.05.2023
International Application No.
PCT/EP2022/079890
International Filing Date
26.10.2022
Title **
[English]
ELECTRIC MACHINE
[French]
MACHINE ÉLECTRIQUE
Applicants **
MAHLE INTERNATIONAL GMBH
Pragstr. 26-46
70376 Stuttgart, DE
Inventors
GVOZDEVSKIY, Denis
Schornbacher Weg 3/3
73614 Schorndorf, DE
SEVER, Peter
Krog Murska ulica 19
9000 Murska Sobota, SI
Priority Data
21000318.2
09.11.2021
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1231 | |
| EPO | Filing, Examination | 6009 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 11116 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

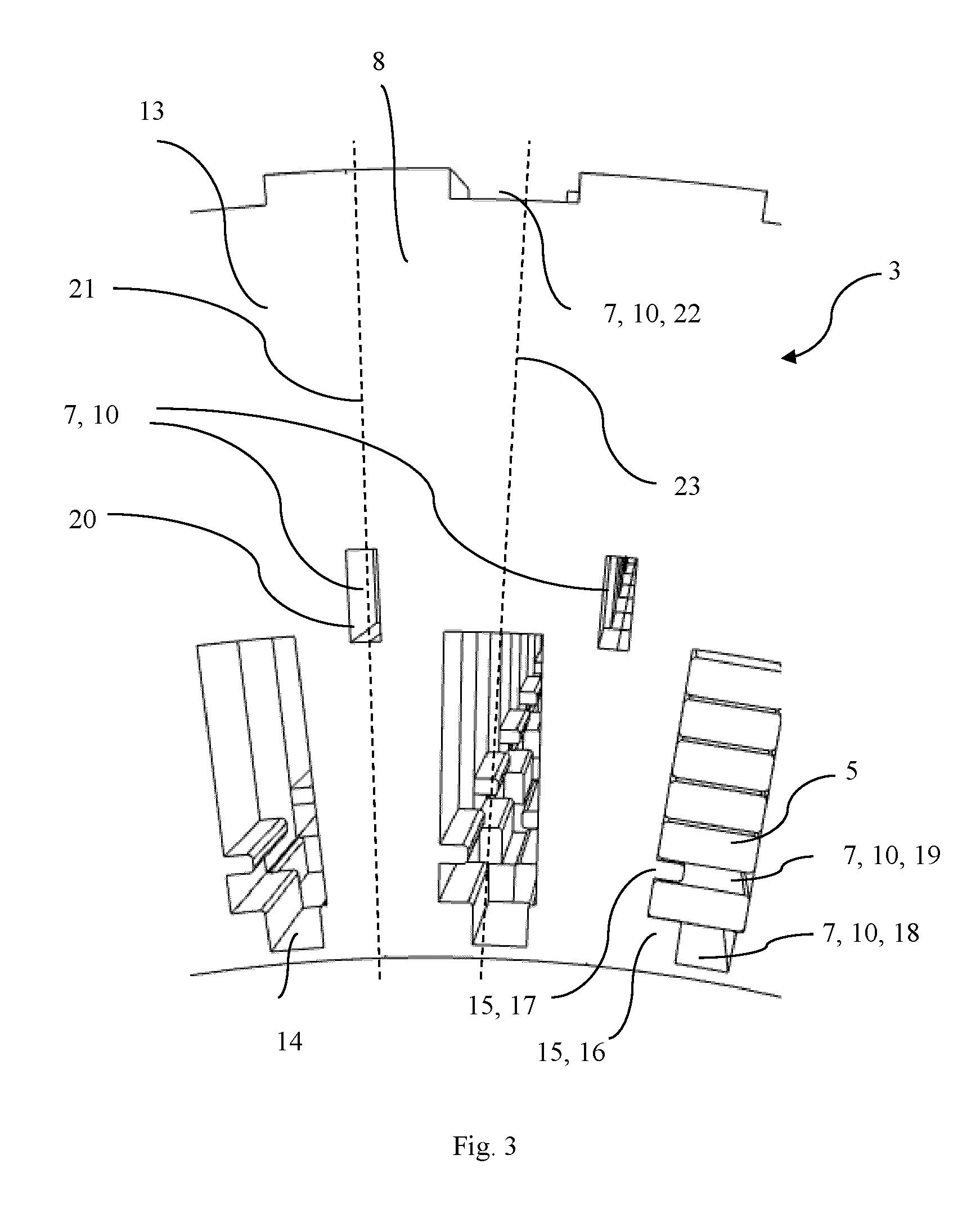

An electric machine (1) comprises a stator (2) and a rotor (3), whereby the stator (2) and/or the rotor comprises a stack of steel laminations (13), whereby the stack of steel laminations (13) is made up of identical steel steel laminations (8, 9) of substantially the same shape havingwith a plurality of openings (10) which when stacked one on top of another form a plurality of fluid cooling channels (7, 18, 19, 20, 22) extending axially through the stack, whereby a plurality of the steel laminations (8, 9) are provided with a different orientation in the stack (13) to the other steel laminations (8, 9) in the stack (13), such that the fluid cooling channels (7, 18, 19, 20, 22) form a serpentine cooling path extending axially through the stack (13 ). A method of assembling the electric machine comprises either rotating or reversing a plurality of the steel laminations (8, 9) in relation to the other steel laminations (8, 9) before or during assembly of the stack (13).[French]
L'invention concerne une machine électrique (1) qui comprend un stator (2) et un rotor (3), le stator (2) et/ou le rotor comprenant un empilement de tôles d'acier (13), l'empilement de tôles d'acier (13) étant constitué de tôles d'acier identiques (8, 9) ayant sensiblement la même forme présentant une pluralité d'ouvertures (10) qui, lorsqu'elles sont empilées les unes sur les autres, forment une pluralité de canaux de refroidissement de fluide (7, 18, 19, 20, 22) s'étendant axialement à travers l'empilement, une pluralité de tôles d'acier (8, 9) ayant une orientation différente dans l'empilement (13) vers les autres tôles d'acier (8, 9) dans l'empilement (13) de telle sorte que les canaux de refroidissement de fluide (7, 18, 19, 20, 22) forment un trajet de refroidissement en serpentin s'étendant axialement à travers l'empilement (13). L'invention concerne un procédé d'assemblage de la machine électrique qui consiste soit à faire tourner soit à inverser une pluralité des tôles d'acier (8, 9) par rapport aux autres tôles d'acier (8, 9) avant ou pendant l'assemblage de l'empilement (13).
