WO2023072611 - CONTROL METHOD AND DEVICE FOR IMPEDANCE SPECTRUM MEASUREMENT OF BATTERY
National phase entry:
Publication Number
WO/2023/072611
Publication Date
04.05.2023
International Application No.
PCT/EP2022/078527
International Filing Date
13.10.2022
Title **
[English]
CONTROL METHOD AND DEVICE FOR IMPEDANCE SPECTRUM MEASUREMENT OF BATTERY
[French]
PROCÉDÉ ET DISPOSITIF DE COMMANDE POUR LA MESURE DE SPECTRE D'IMPÉDANCE D'UNE BATTERIE
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
ZHOU, Guozhen
333 Fuquan (N.) Road
Shanghai 200335, CN
GAO, Peng
333 Fuquan (N.) Road
Shanghai, 200335, CN
YU, Liang
333 Fuquan (N.) Road
Shanghai, 200335, CN
ZANG, Xiaoyun
333 Fuquan (N.) Road
Shanghai, 200335, CN
LIU, Xudan
333 Fuquan (N.) Road
Shanghai, 200335, CN
TAO, Junbing
333 Fuquan (N.) Road
Shanghai, 200335, CN
Priority Data
202111243951.8
25.10.2021
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1202 | |
| EPO | Filing, Examination | 5661 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 4510 |
Total: 12539 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

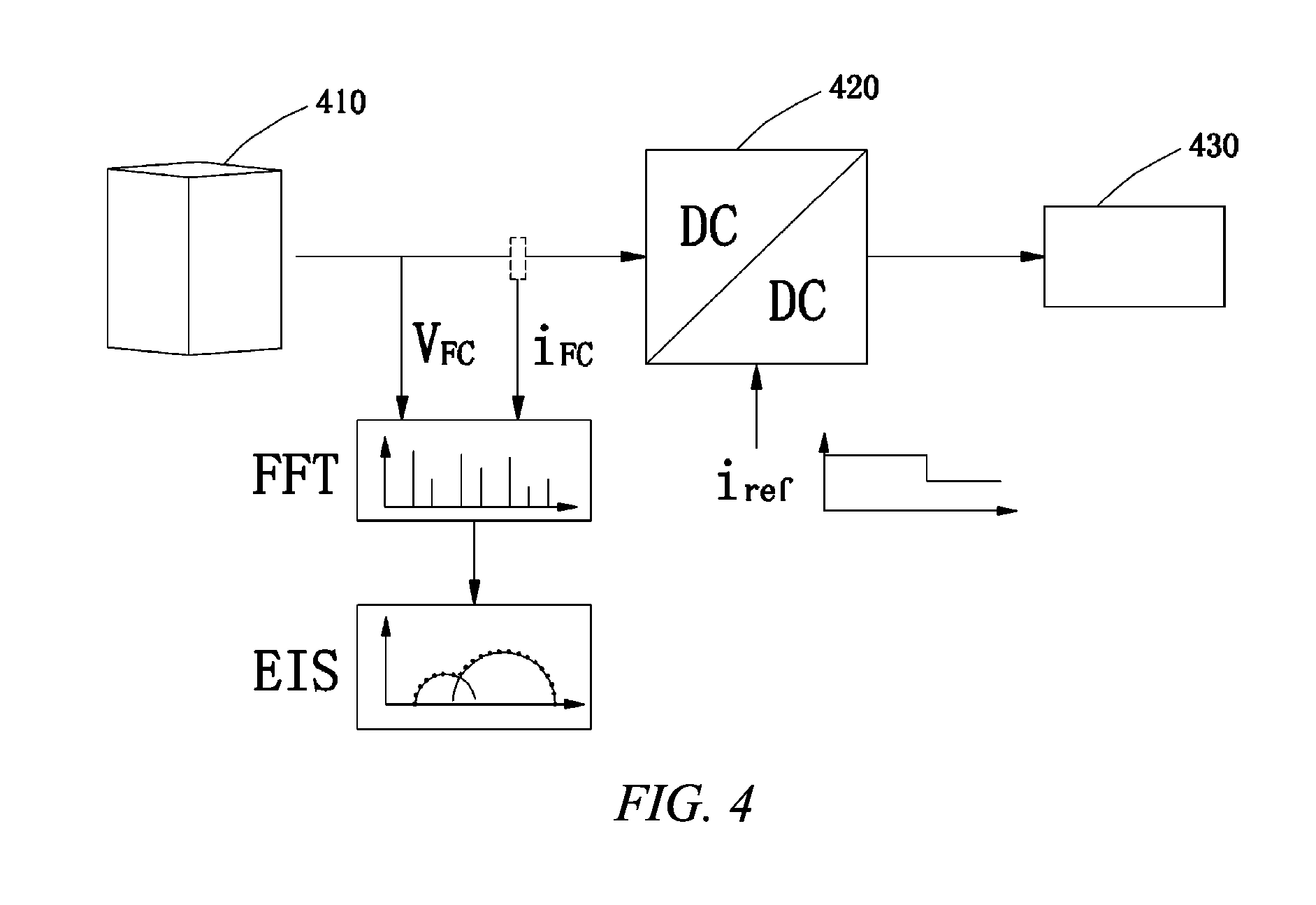

The present invention relates to a control method for impedance spectrum measurement of a battery. The battery outputs a power via a DC-DC converter. The control method includes: sending a first signal, where the first signal indicates a conduction mode of the DC-DC converter to be set, and the conduction mode includes a discontinuous conduction mode or a critical conduction mode; receiving a current measurement value and a voltage measurement value at an output end of the battery; and calculating an impedance spectrum of the battery based on the received current measurement value and the received voltage measurement value. The present invention further relates to a control device and a system for impedance spectrum measurement of a battery, a computer-readable storage medium, a computer program product, a vehicle electronic control unit, and a vehicle.[French]
La présente invention concerne un procédé de commande pour la mesure de spectre d'impédance d'une batterie. La batterie délivre une puissance par l'intermédiaire d'un convertisseur CC-CC. Le procédé de commande comprend : l'envoi d'un premier signal, le premier signal indiquant un mode de conduction du convertisseur CC-CC à régler, et le mode de conduction comprenant un mode de conduction discontinue ou un mode de conduction critique ; la réception d'une valeur de mesure de courant et d'une valeur de mesure de tension au niveau d'une extrémité de sortie de la batterie ; et le calcul d'un spectre d'impédance de la batterie sur la base de la valeur de mesure de courant reçue et de la valeur de mesure de tension reçue. La présente invention concerne en outre un dispositif de commande et un système de mesure de spectre d'impédance d'une batterie, un support d'enregistrement lisible par ordinateur, un produit programme d'ordinateur, une unité de commande électronique de véhicule et un véhicule.
