WO2023025423 - BURNER COMPONENT HAVING VORTEX GENERATORS AND BURNER WITH SUCH BURNER COMPONENT
National phase entry:
Publication Number
WO/2023/025423
Publication Date
02.03.2023
International Application No.
PCT/EP2022/063370
International Filing Date
18.05.2022
Title **
[English]
BURNER COMPONENT HAVING VORTEX GENERATORS AND BURNER WITH SUCH BURNER COMPONENT
[French]
ÉLÉMENT DE BRÛLEUR COMPORTANT DES GÉNÉRATEURS DE TOURBILLON ET BRÛLEUR DOTÉ D'UN TEL ÉLÉMENT DE BRÛLEUR
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Otto-Hahn-Ring 6
81739 München, DE
Inventors
BLÄTTE, Lutz
Bachstr. 77
45219 Essen, DE
HERMETH, Sebastian
Rosenstr. 6
12555 Berlin, DE
KUMAR, Palani
Kalena Agrahara, Bannarghatta main road,
K602, Purva Panorama apartments
Bangalore 560076, IN
VOGTMANN, Daniel
Senefelderweg 71
40591 Düsseldorf, DE
Priority Data
202141038875
27.08.2021
IN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 959 | |
| EPO | Filing, Examination | 4635 | |
| Japan | Filing | 594 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9473 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

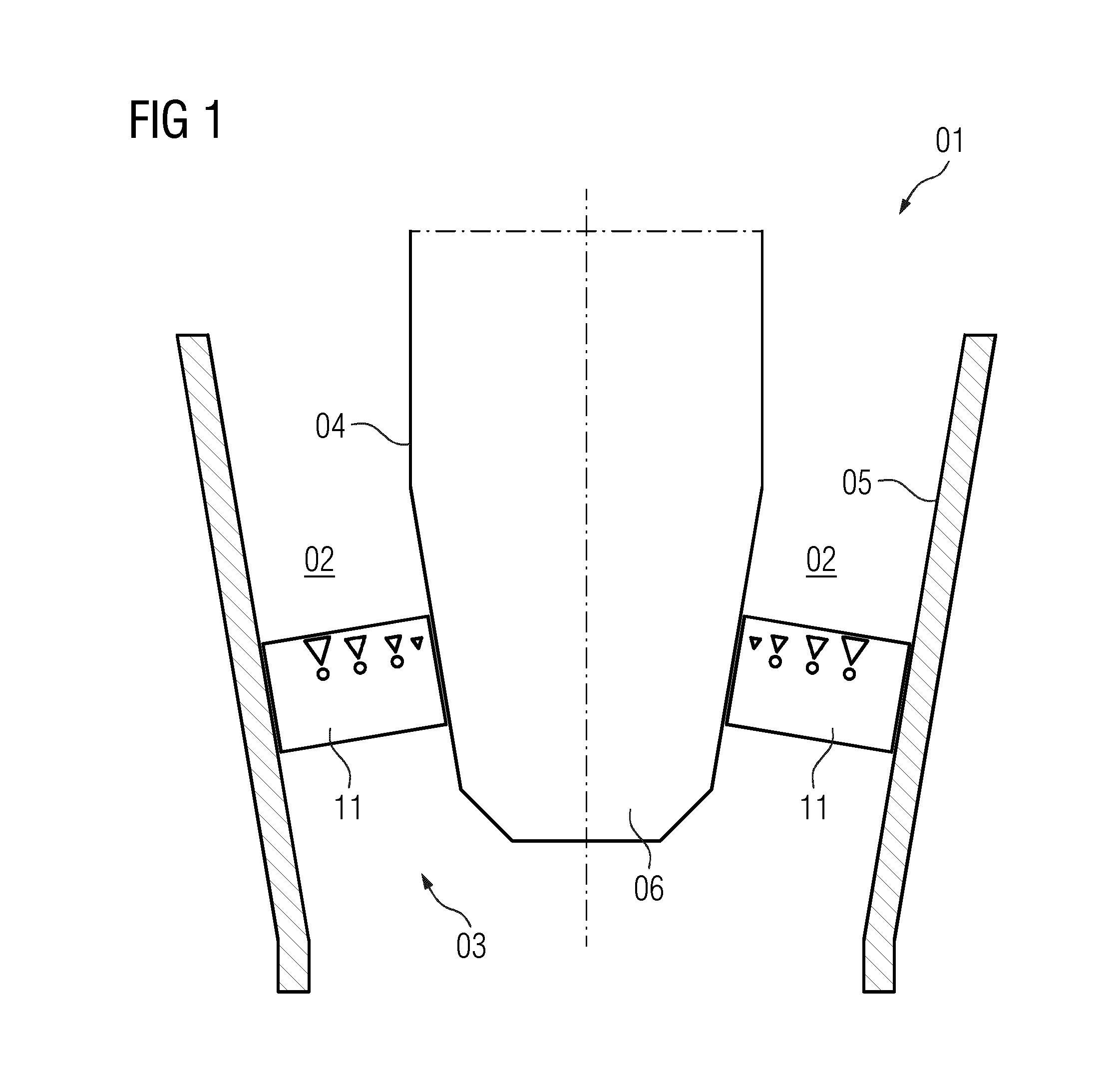

The invention is about a burner component (11) for use in a flow channel (02) of a burner (01) of a gas turbine. A component wall (14) extends from a leading edge (12) to a trailing edge (13) and in a transverse direction cross the flow direction from a first wall end (15) to an opposite second wall end (16), wherein vortex generators (17, 18) are arranged on the component wall (14) near the leading edge (12) including a first main vortex generator (17a) at the side facing the first wall end (15) and a second main vortex generator (17b) next to first main vortex generator (17a) and an additional vortex generator (18). Fuel nozzles (19) are arranged downstream to each respective main vortex generator (17). To improve the mixing the additional vortex generator (18) is located between the first main vortex generator (17a) and the first wall end (15) and has a height above the component wall (14) less than the height of the first main vortex generator (17a) and is without a respective fuel nozzle.[French]
L'invention concerne un élément (11) de brûleur destiné à être utilisé dans un canal d'écoulement (02) d'un brûleur (01) d'une turbine à gaz. Une paroi (14) de l'élément s'étend d'un bord d'attaque (12) à un bord de fuite (13) et dans un sens transversal croisant la direction d'écoulement à partir d'une première extrémité de paroi (15) vers une seconde extrémité de paroi opposée (16). Des générateurs de tourbillon (17, 18) sont disposés sur la paroi (14) de l'élément à proximité du bord d'attaque (12) et comprennent un premier générateur de tourbillon principal (17a) au niveau du côté faisant face à la première extrémité (15) de paroi et un second générateur de tourbillon principal (17b) à côté du premier générateur de tourbillon principal (17a), et un générateur de tourbillon supplémentaire (18). Des buses de combustible (19) sont disposées en aval de chaque générateur de tourbillon principal respectif (17). Afin d'améliorer le mélange, le générateur de tourbillon supplémentaire (18) est situé entre le premier générateur de tourbillon principal (17a) et la première extrémité (15) de paroi, et présente une hauteur, au-dessus de la paroi (14) de l'élément, inférieure à la hauteur du premier générateur de tourbillon principal (17a), et est exempt de buse de combustible respective.
