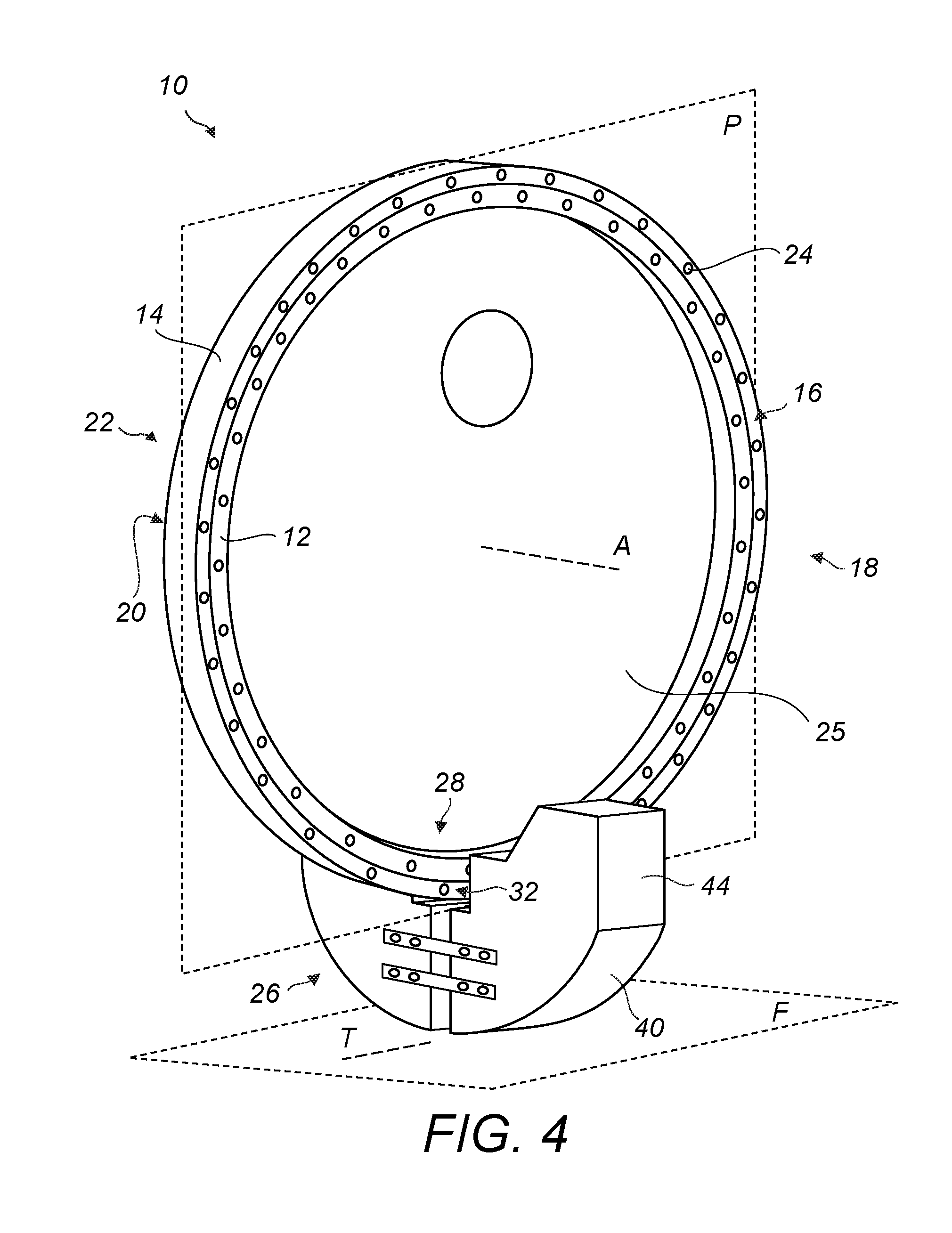

Abstract[English] In a first aspect of the present invention there is provided turnover support apparatus for supporting a wind turbine bearing when turning the bearing in an assembly process. The wind turbine bearing comprises an inner bearing ring configured for attachment to a first wind turbine component and an outer bearing ring configured for attachment to a second wind turbine component. The inner and outer bearing rings are rotatable relative to one another about a bearing axis and in a bearing plane orthogonal to the bearing axis. The turnover support apparatus comprises a bearing cradle configured for attachment to the wind turbine bearing to assist turning the bearing about an axis orthogonal to the bearing axis. The bearing cradle comprises a bearing holding portion on a first side of the cradle. The bearing holding portion comprises an aperture for receiving at least a portion of the outer bearing ring and fixing means for releasably fixing at least one of the inner and/or outer bearing ring to the cradle. The bearing cradle further comprises a curved rocking surface on a second side of the bearing cradle opposite to the first side of the cradle such that, in use, the wind turbine bearing may be supported by the bearing cradle on an underlying floor surface via the curved rocking surface. The curved rocking surface is configured to define a turnover axis at a point of contact between the curved rocking surface and the floor surface about which the cradle and attached bearing are pivotable in use. The curved rocking surface extends out of the bearing plane when the bearing cradle is attached to the wind turbine bearing in use such that the turnover axis is orthogonal to the bearing axis.[French] Selon un premier aspect, la présente invention concerne un appareil de support de retournement pour supporter un palier d'éolienne lors de la rotation du palier dans un processus d'assemblage. Le palier d'éolienne comprend une bague de palier interne conçue pour être fixée à un premier composant d'éolienne et une bague de palier externe conçue pour être fixée à un second composant d'éolienne. Les bagues de palier interne et externe peuvent tourner l'une par rapport à l'autre autour d'un axe de palier et dans un plan de palier orthogonal à l'axe de palier. L'appareil de support de retournement comprend un berceau de palier conçu pour être fixé au palier d'éolienne pour aider à tourner le palier autour d'un axe orthogonal à l'axe de palier. Le berceau de palier comprend une partie de maintien de palier sur un premier côté du berceau. La partie de maintien de palier comprend une ouverture permettant de recevoir au moins une partie de la bague de palier externe et des moyens de fixation pour fixer de manière amovible au moins l'une de la bague de palier interne et/ou externe au berceau. Le berceau de palier présente en outre une surface de basculement incurvée sur un second côté du berceau de palier opposé au premier côté du berceau de telle sorte que, lors de l'utilisation, le palier d'éolienne peut être supporté par le berceau de palier sur une surface de plancher sous-jacente par l'intermédiaire de la surface de basculement incurvée. La surface de basculement incurvée est conçue pour définir un axe de retournement au niveau d'un point de contact entre la surface de basculement incurvée et la surface de plancher autour de laquelle le berceau et le palier fixé peuvent pivoter lors de l'utilisation. La surface de basculement incurvée s'étend hors du plan de palier lorsque le berceau de palier est fixé au palier d'éolienne lors de l'utilisation de telle sorte que l'axe de retournement soit orthogonal à l'axe de palier.
