WO2023198259 - MODULAR NACELLE OF A WIND TURBINE HAVING A LIQUID SPILLAGE CONTAINMENT SYSTEM AND RELATED METHOD
National phase entry:
Publication Number
WO/2023/198259
Publication Date
19.10.2023
International Application No.
PCT/DK2023/050090
International Filing Date
03.04.2023
Title **
[English]
MODULAR NACELLE OF A WIND TURBINE HAVING A LIQUID SPILLAGE CONTAINMENT SYSTEM AND RELATED METHOD
[French]
NACELLE MODULAIRE D'UNE ÉOLIENNE AYANT UN SYSTÈME DE CONFINEMENT DE DÉVERSEMENT DE LIQUIDE ET PROCÉDÉ ASSOCIÉ
Applicants **
VESTAS WIND SYSTEMS A/S
Hedeager 42
8200 Aarhus N, DK
Inventors
VCELKA, Martin Patrick
c/o Vestas Wind Systems A/S
Hedeager 42
8200 Aarhus N, DK
VELLORE BABU, Gopi
c/o Vestas Wind Systems A/S
Hedeager 42
8200 Aarhus N, DK
Priority Data
202211021729
12.04.2022
IN
PA202270288
01.06.2022
DK
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1257 | |
| EPO | Filing, Examination | 5656 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 607 | |
| USA | Filing, Examination | 2710 |
Total: 10821 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

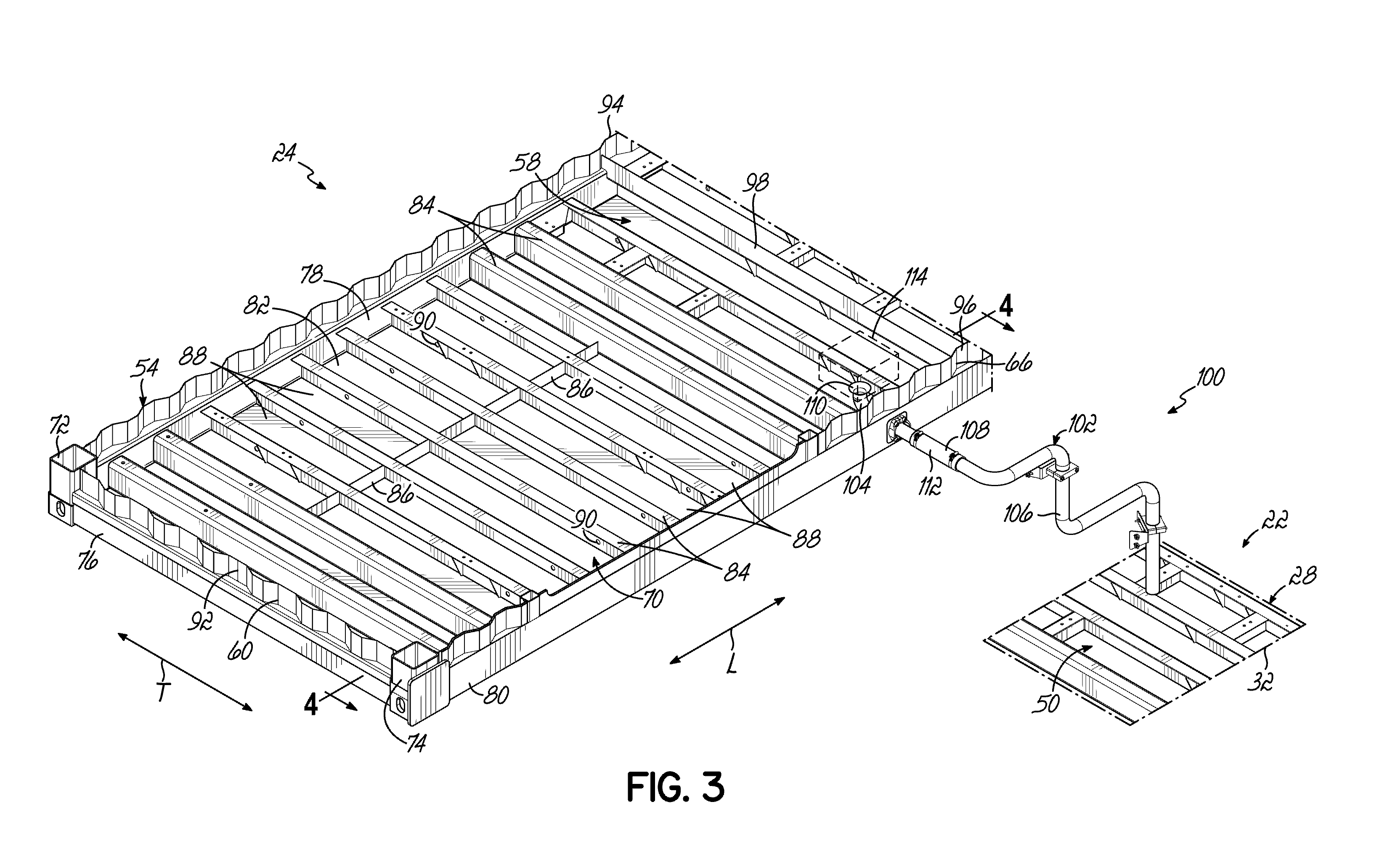

A modular nacelle (16) of a wind turbine (10) includes a main nacelle unit (22), an auxiliary nacelle unit (24, 26) releasably connected to the main nacelle unit (22), the auxiliary nacelle unit (24, 26) having a wind turbine component (68) with a first liquid volume (VC,A), and a liquid containment system (100) for containing liquid spillage in the nacelle (16). The liquid containment system (100) includes a liquid spillage container (70) in the auxiliary nacelle unit (24, 26) and having a first container volume (VA), a liquid spillage container (50) in the main nacelle unit (22) and having a second container volume (VM), and a flow channel (102) providing fluid communication between the auxiliary liquid spillage container (70) and the main liquid spillage container (50) in response to liquid spillage in the auxiliary nacelle unit (24, 26) exceeding the first container volume (VA). A method of containing liquid spillage in a modular nacelle (16) is also disclosed.[French]
Nacelle modulaire (16) d'une éolienne (10), comprenant une unité de nacelle principale (22); une unité de nacelle auxiliaire (24, 26) reliée de manière amovible à l'unité de nacelle principale (22) et ayant un composant d'éolienne (68) présentant un premier volume de liquide (VC, A); et un système de confinement de liquide (100) pour contenir un déversement de liquide dans la nacelle (16). Le système de confinement de liquide (100) comprend un récipient de déversement de liquide (70) disposé dans l'unité de nacelle auxiliaire (24, 26) et présentant un premier volume de récipient (VA), un récipient de déversement de liquide (50) disposé dans l'unité de nacelle principale (22) et présentant un second volume de récipient (VM), et un canal d'écoulement (102) assurant une communication fluidique entre le récipient de déversement de liquide auxiliaire (70) et le récipient de déversement de liquide principal (50) en réponse à un dépassement du premier volume de récipient (VA) suite à un déversement de liquide dans l'unité de nacelle auxiliaire (24, 26). L'invention concerne également un procédé de confinement de déversement de liquide dans une nacelle modulaire (16).
