WO2026057125 - REFLEXIONSBASIERTES ANZEIGESYSTEM MIT GESCHLOSSENEM ENTSPIEGELUNGSSCHACHT FÜR EIN FAHRZEUG
National phase entry is expected:
Publication Number
WO/2026/057125
Publication Date
19.03.2026
International Application No.
PCT/DE2025/100822
International Filing Date
28.08.2025
Title **
[German]
REFLEXIONSBASIERTES ANZEIGESYSTEM MIT GESCHLOSSENEM ENTSPIEGELUNGSSCHACHT FÜR EIN FAHRZEUG
[English]
REFLECTION-BASED DISPLAY SYSTEM WITH CLOSED ANTI-REFLECTION DUCT FOR A VEHICLE
[French]
SYSTÈME D'AFFICHAGE BASÉ SUR LA RÉFLEXION AVEC CONDUIT ANTI-RÉFLEXION FERMÉ POUR UN VÉHICULE
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
HEJDA, Tomas
YANG, Zongru
Priority Data
102024126578.7
16.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1887 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 7740 |
Total:
21,511
Contact Us
Abstract[German]
Die Erfindung betrifft ein Anzeigesystem für ein Fahrzeug, umfassend: einen Bildgeber zum Erzeugen eines Anzeigeinhalts und eines diesen transportierenden Lichtstrahlenbündels; eine im Strahlengang des erzeugten Lichtstrahlenbündels, im Blickfeld eines Benutzers angeordnete lichtundurchlässige Reflexionsscheibe zum Reflektieren des Lichtstrahlenbündels zu einer Benutzer-Eyebox, damit ihm ein virtuelles Bild erscheint; und einen Entspiegelungsschacht mit einer gewissermaßen lichtblockierenden Schachtinnenwand, der sich von der Bilderzeugungsfläche zumindest bis zu einer Unterkante der Reflexionsscheibe erstreckt, so dass seine bildgeberseitige Schachtöffnung durch die Bilderzeugungsfläche verschlossen ist und deren für den Anzeigeinhalt nutzbaren Flächenabschnitt begrenzt, und die andere Schachtöffnung in den Insassenraum mündet; wobei die Umrissformen der Reflexionsscheibe und des Bilderzeugungsflächenabschnitts bis auf eine Skalierung gleich sind; und die Geometrie und Anordnung des Bilderzeugungsflächenabschnitts, der Reflexionsscheibe und der Schachtinnenwand so aufeinander abgestimmt sind, dass sämtliche Reflexstrahlen aus der Eyebox über die Reflexionsscheibe im Inneren des Schachts enden.[English]

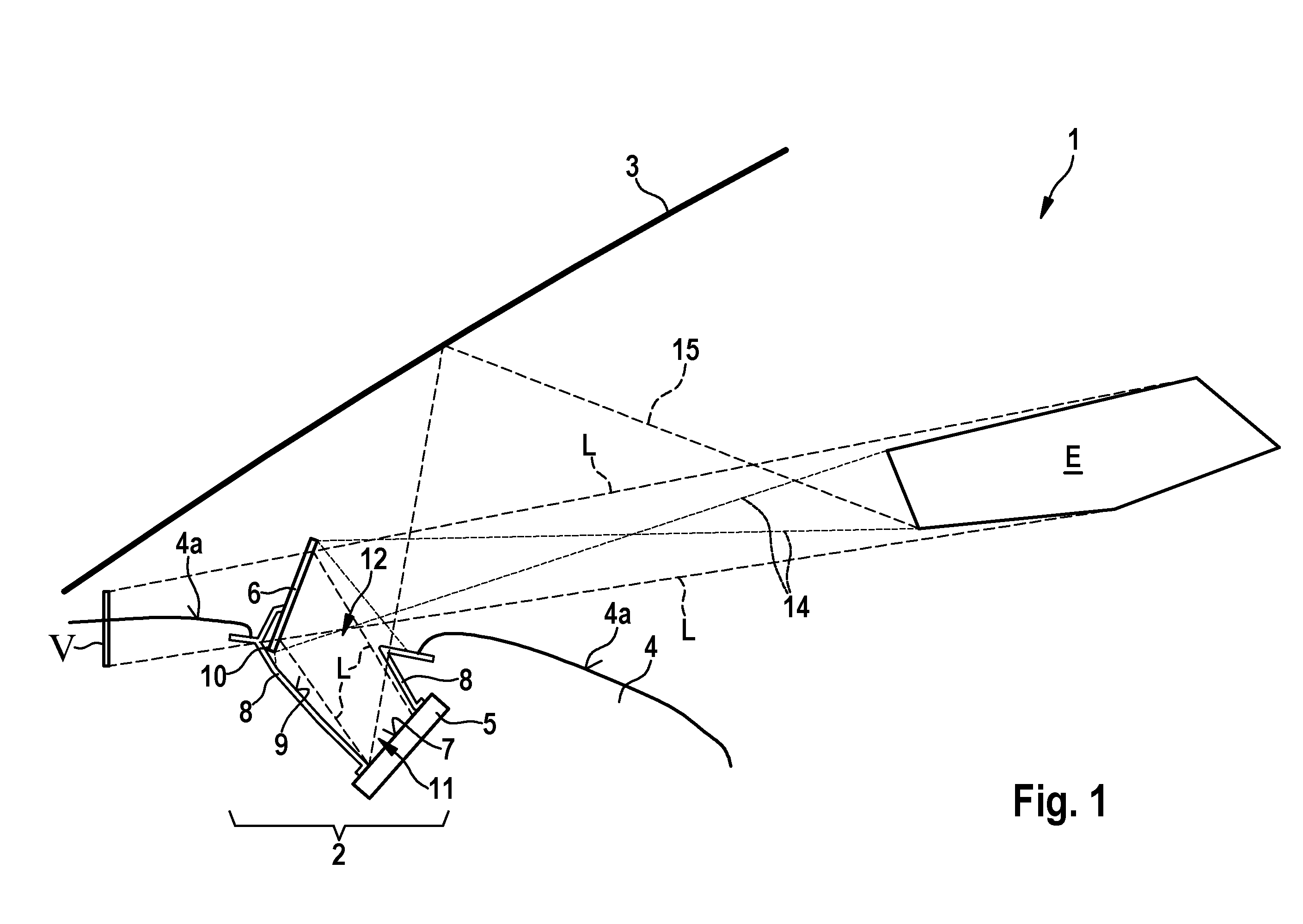

The invention relates to a display system for a vehicle, comprising: an imaging device for generating display content and a light beam transporting said display content; an opaque reflection disc, located in the beam path of the generated light beam in the field of vision of a user, for reflecting the light beam to a user eyebox, so that a virtual image appears in the user eyebox; and an anti-reflective duct having a duct inner wall that blocks light to a certain extent, which duct extends from the image-generating surface at least as far as a lower edge of the reflection disc, so that its imaging-device-side duct opening is closed by the image-generating surface and the surface portion thereof that can be used for the display content is delimited by said image-generating surface, and the other duct opening opens into the passenger compartment; wherein the contour shapes of the reflection disc and of the image-generating surface portion are identical except for scale; and the geometry and arrangement of the image-generating surface portion, of the reflection disc and of the duct inner wall are coordinated with one another in such a way that all the reflection beams from the eyebox end in the interior of the duct via the reflection disc.[French]
L'invention concerne un système d'affichage pour un véhicule, comprenant : un dispositif d'imagerie pour générer un contenu d'affichage et un faisceau lumineux transportant ledit contenu d'affichage ; un disque de réflexion opaque, situé dans le trajet de faisceau du faisceau lumineux généré dans le champ de vision d'un utilisateur, pour réfléchir le faisceau lumineux vers une région oculaire d'utilisateur, de telle sorte qu'une image virtuelle apparaît dans la région oculaire d'utilisateur ; et un conduit antireflet ayant une paroi interne de conduit qui bloque la lumière dans une certaine mesure, lequel conduit s'étend à partir de la surface de génération d'image au moins jusqu'à un bord inférieur du disque de réflexion, de telle sorte que son ouverture de conduit côté dispositif d'imagerie est fermée par la surface de génération d'image et dont la partie de surface qui peut être utilisée pour le contenu d'affichage est délimitée par ladite surface de génération d'image, et l'autre ouverture de conduit s'ouvre dans l'habitacle ; les formes de contour du disque de réflexion et de la partie de surface de génération d'image étant identiques à l'exception de l'échelle ; et la géométrie et l'agencement de la partie de surface de génération d'image, du disque de réflexion et de la paroi interne de conduit sont coordonnés l'un avec l'autre de telle sorte que tous les faisceaux de réflexion provenant de l'extrémité de région oculaire à l'intérieur du conduit par l'intermédiaire du disque de réflexion.
