WO2026046473 - KLEMMRINGANORDNUNG FÜR EIN WÄLZLAGER UND LAGERANORDNUNG MIT EINEM WÄLZLAGER UND EINER SOLCHEN KLEMMRINGANORDNUNG
National phase entry is expected:
Publication Number
WO/2026/046473
Publication Date
05.03.2026
International Application No.
PCT/DE2025/100778
International Filing Date
18.08.2025
Title **
[German]
KLEMMRINGANORDNUNG FÜR EIN WÄLZLAGER UND LAGERANORDNUNG MIT EINEM WÄLZLAGER UND EINER SOLCHEN KLEMMRINGANORDNUNG
[English]
CLAMPING RING ARRANGEMENT FOR A ROLLING BEARING, AND BEARING ARRANGEMENT HAVING A ROLLING BEARING AND SUCH A CLAMPING RING ARRANGEMENT
[French]
AGENCEMENT DE BAGUE DE SERRAGE DESTINÉ À UN PALIER À ROULEMENT, ET AGENCEMENT DE PALIER COMPORTANT UN PALIER À ROULEMENT ET LEDIT AGENCEMENT DE BAGUE DE SERRAGE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
COSTACHE, Marius-Constantin
MAERLE, Johannes
ATIL, Hasan
Priority Data
102024124426.7
27.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,504
Contact Us
Abstract[German]
Lageranordnung (1) zur Lagerung einer Welle, umfassend ein Wälzlager (30) mit einem Außenring (31), einem Innenring (32) sowie mehreren dazwischen angeordneten Wälzkörpern (33) und eine Klemmringanordnung. Die Klemmringanordnung umfasst einen ersten Klemmring (10) und einen zweiten Klemmring (20), die jeweils zur stirnseitigen Anordnung an einem Außenring (31) des Wälzlagers (30) vorgesehen sind, sowie ein stationäres Element (40) zur Aufnahme der Klemmringe (10, 20) und radialen Abstützung des Außenrings (31), wobei der jeweilige Klemmring (10, 20) mehrere elastische Klemmarme (11, 21), die sich stirnseitig nach innen zum jeweils anderen Klemmring (20, 10) erstrecken und am stationären Element (40) zur Anlage kommen, aufweist, wobei der Außenring (31) über die beiden Klemmringe (10, 20) begrenzt axial beweglich am stationären Element (40) angeordnet ist.[English]

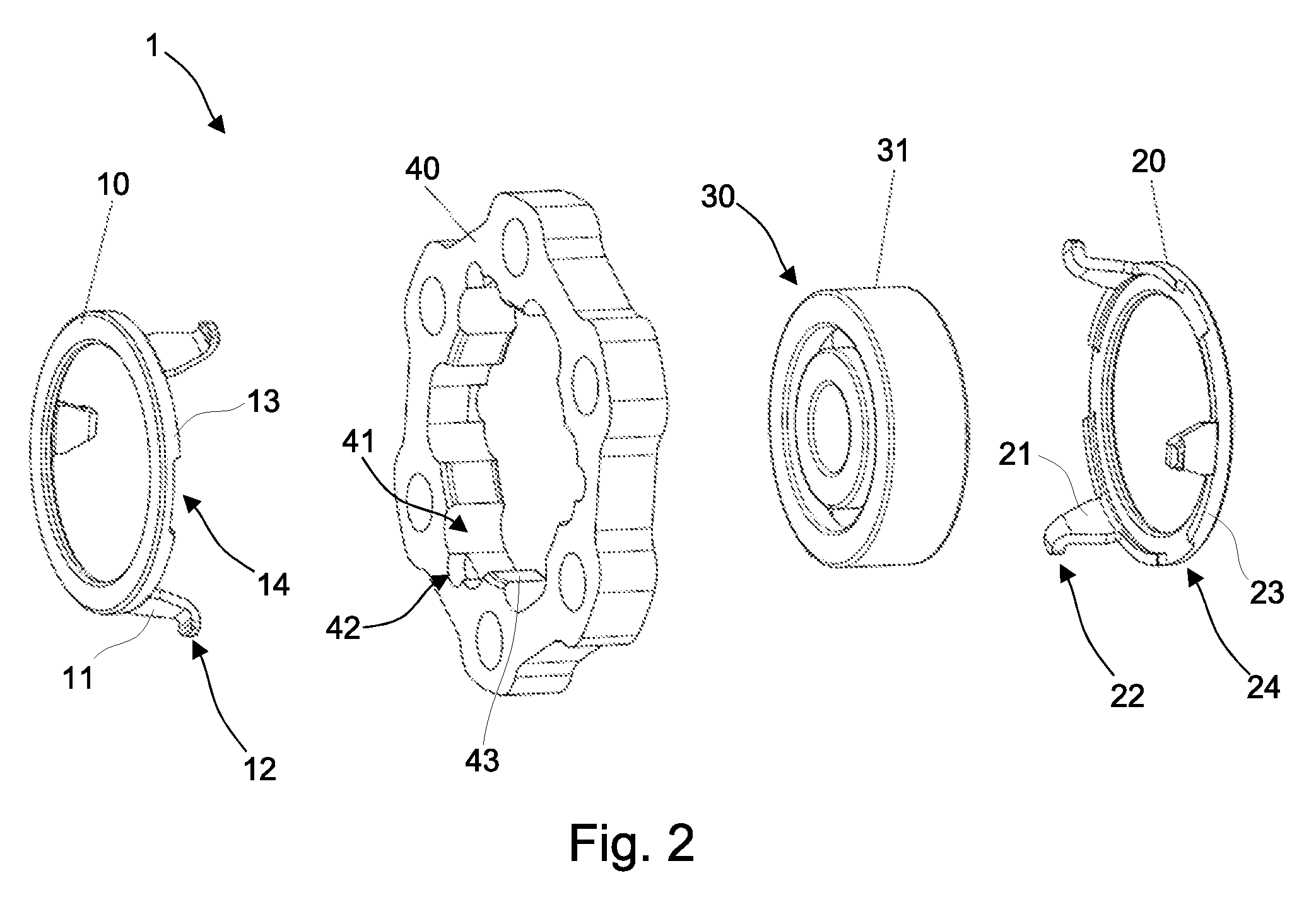

The invention relates to a bearing arrangement (1) for mounting a shaft, comprising a rolling bearing (30) with an outer ring (31), an inner ring (32) and a plurality of rolling bodies (33) arranged therebetween, and a clamping ring arrangement. The clamping ring arrangement comprises a first clamping ring (10) and a second clamping ring (20), which are each provided for arrangement on an end face of an outer ring (31) of the rolling bearing (30), and a stationary element (40) for receiving the clamping rings (10, 20) and for radially supporting the outer ring (31), wherein the respective clamping ring (10, 20) has a plurality of elastic clamping arms (11, 21) which extend from an end face inwards towards the respective other clamping ring (20, 10) and come to bear against the stationary element (40), wherein the outer ring (31) is arranged with axially limited mobility on the stationary element (40) via the two clamping rings (10, 20).[French]
L'invention se rapporte à un agencement de palier (1) pour le montage d'un arbre, comprenant un palier à roulement (30) doté d'une bague externe (31), d'une bague interne (32) et d'une pluralité de corps de roulement (33) disposés entre celles-ci, et à un agencement de bague de serrage. L'agencement de bague de serrage comprend une première bague de serrage (10) et une seconde bague de serrage (20), qui sont chacune conçues pour être agencées sur une face d'extrémité d'une bague externe (31) du palier à roulement (30), et un élément fixe (40) permettant de recevoir les bagues de serrage (10, 20) et de supporter radialement la bague externe (31), la bague de serrage respective (10, 20) comportant une pluralité de bras de serrage élastiques (11, 21) qui s'étendent depuis une face d'extrémité vers l'intérieur en direction de l'autre bague de serrage respective (20, 10) et viennent en appui contre l'élément fixe (40), la bague externe (31) étant agencée avec une mobilité limitée axialement sur l'élément fixe (40) par l'intermédiaire des deux bagues de serrage (10, 20).
