WO2026061571 - VERFAHREN ZUR STILLSTANDSERKENNUNG UND ELEKTROMOTOR
National phase entry is expected:
Publication Number
WO/2026/061571
Publication Date
26.03.2026
International Application No.
PCT/DE2025/100774
International Filing Date
14.08.2025
Title **
[German]
VERFAHREN ZUR STILLSTANDSERKENNUNG UND ELEKTROMOTOR
[English]
METHOD FOR DETECTING A STANDSTILL AND ELECTRIC MOTOR
[French]
PROCÉDÉ DE DÉTECTION D'UN ARRÊT ET MOTEUR ÉLECTRIQUE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
PREISNER, Marian
NEUBERTH, Ulrich
Priority Data
102024127070.5
19.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1998 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,488
Contact Us
Abstract[German]

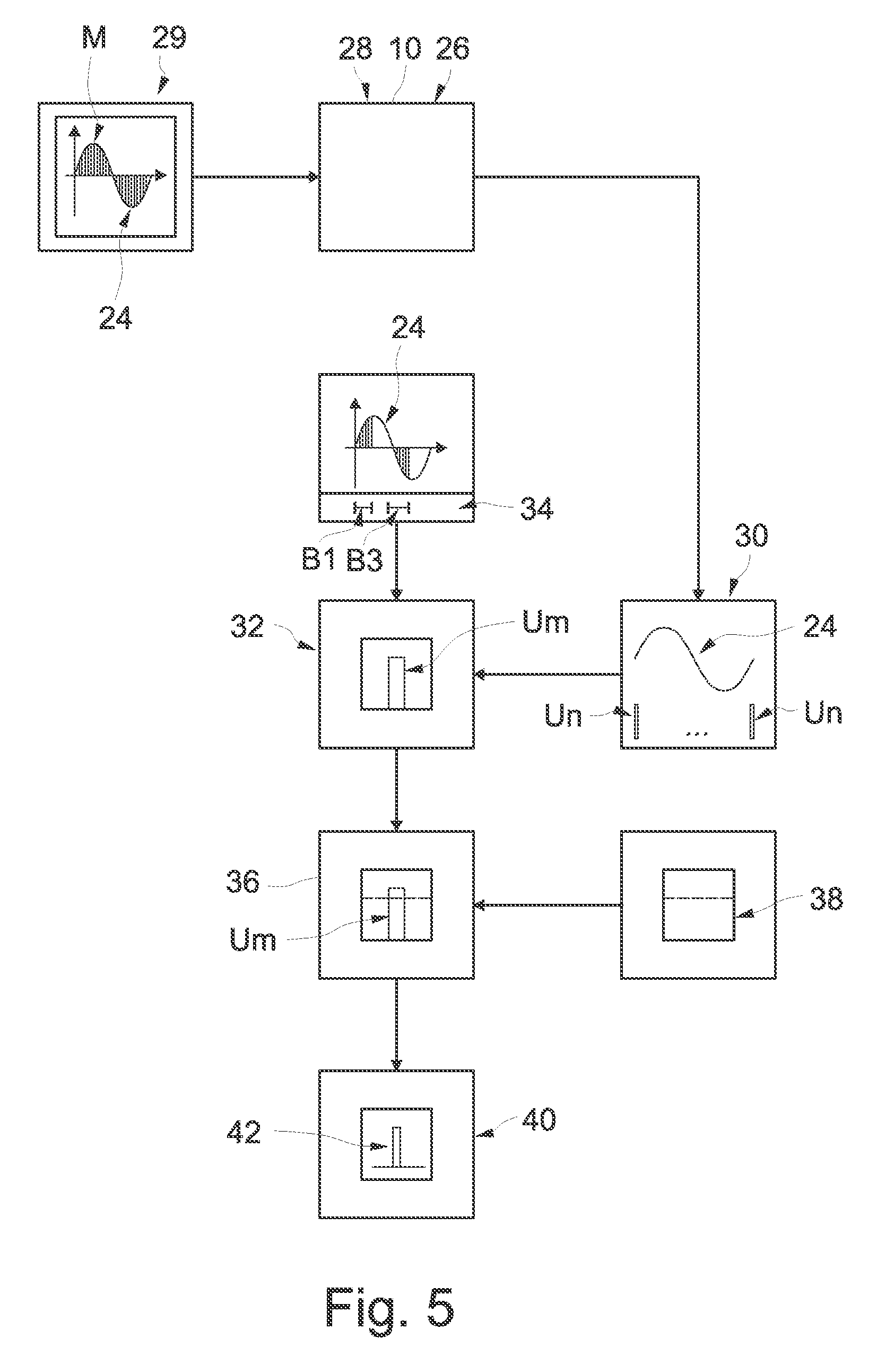

Die Erfindung betrifft ein Verfahren zur Stillstandserkennung (26) eines Rotorstillstands eines Rotors (18) gegenüber einem Stator (12) jeweils eines Elektromotors (10), aufweisend die Schritte Bereitstellen (28) des Elektromotors (10) mit dem wenigstens eine Statorspule (14) aufweisenden Stator (12) und dem gegenüber dem Stator (12) wenigstens abhängig von einem elektrischen Strom (Is) durch Anlegen einer elektrischen Versorgungsspannung (Us) an der Statorspule (14) drehbaren Rotor (18), Betrieb des Elektromotors (10) durch mehrere zeitlich aufeinanderfolgende, jeweils vorgegebene Stromwerte (Ir1, Ir0) des elektrischen Stroms (Is) aufweisende und einen periodischen elektrischen Vollzyklus (24) mehrfach unterteilende Modulationszyklen (Z, Z1, Z2, Zn), Ermitteln (30) wenigstens einer zumindest während eines Modulationszyklus (Z1) der Modulationszyklen (Z, Z1, Z2, Zn) anliegenden durchschnittlichen Versorgungsspannung (Un) an der Statorspule (14), Berechnen (32) eines Durchschnittsspannungswerts (Um) aus der durchschnittlichen Versorgungsspannung (Un), Vergleich (36) des Durchschnittsspannungswerts (Um) mit einem Spannungsschwellwert (38), Erfassen (40) eines Stillstands des Rotors (18) abhängig von dem Vergleich (36). Weiterhin betrifft die Erfindung einen Elektromotor (10).[English]
