WO2026057110 - BÜRSTENMODUL EINER ELEKTRISCHEN MASCHINE, ELEKTROMOTOR UND VERFAHREN ZUR ZUFÜHRUNG VON SCHMIERMITTEL ZU EINEM BÜRSTENMODUL
National phase entry is expected:
Publication Number
WO/2026/057110
Publication Date
19.03.2026
International Application No.
PCT/DE2025/100761
International Filing Date
11.08.2025
Title **
[German]
BÜRSTENMODUL EINER ELEKTRISCHEN MASCHINE, ELEKTROMOTOR UND VERFAHREN ZUR ZUFÜHRUNG VON SCHMIERMITTEL ZU EINEM BÜRSTENMODUL
[English]
BRUSH MODULE OF AN ELECTRIC MACHINE, ELECTRIC MOTOR AND METHOD FOR SUPPLYING LUBRICANT TO A BRUSH MODULE
[French]
MODULE DE BALAIS D'UNE MACHINE ÉLECTRIQUE, MOTEUR ÉLECTRIQUE ET PROCÉDÉ D'AMENÉE DE LUBRIFIANT À UN MODULE DE BALAIS
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
TRINKENSCHUH, Andreas
LEHMANN, Steffen
Priority Data
102024125865.9
10.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,504
Contact Us
Abstract[German]
Ein Bürstenmodul (10) einer elektrischen Maschine (1), insbesondere eines Elektromotors, umfasst eine Modulplatte (12), welche eine zentrale Öffnung (26) zur Durchführung einer Welle (4) der elektrischen Maschine (1) aufweist, sowie zu beiden Seiten der Modulplatte (12) angeordnete Schleifbürsten (15), welche zur Kontaktierung von mit der Welle (4) verbundenen Schleifringen (16, 17) vorgesehen sind, wobei die Modulplatte (12) als Schmiermittel leitendes Element ausgebildet ist, indem der innere, die genannte Öffnung (26) umgebende Rand der Modulplatte (12) eine zumindest partiell dachartige, den Schmiermittelstrom auf beide Seiten der Modulplatte (12) aufteilende Rampenstruktur (25) aufweist.[English]

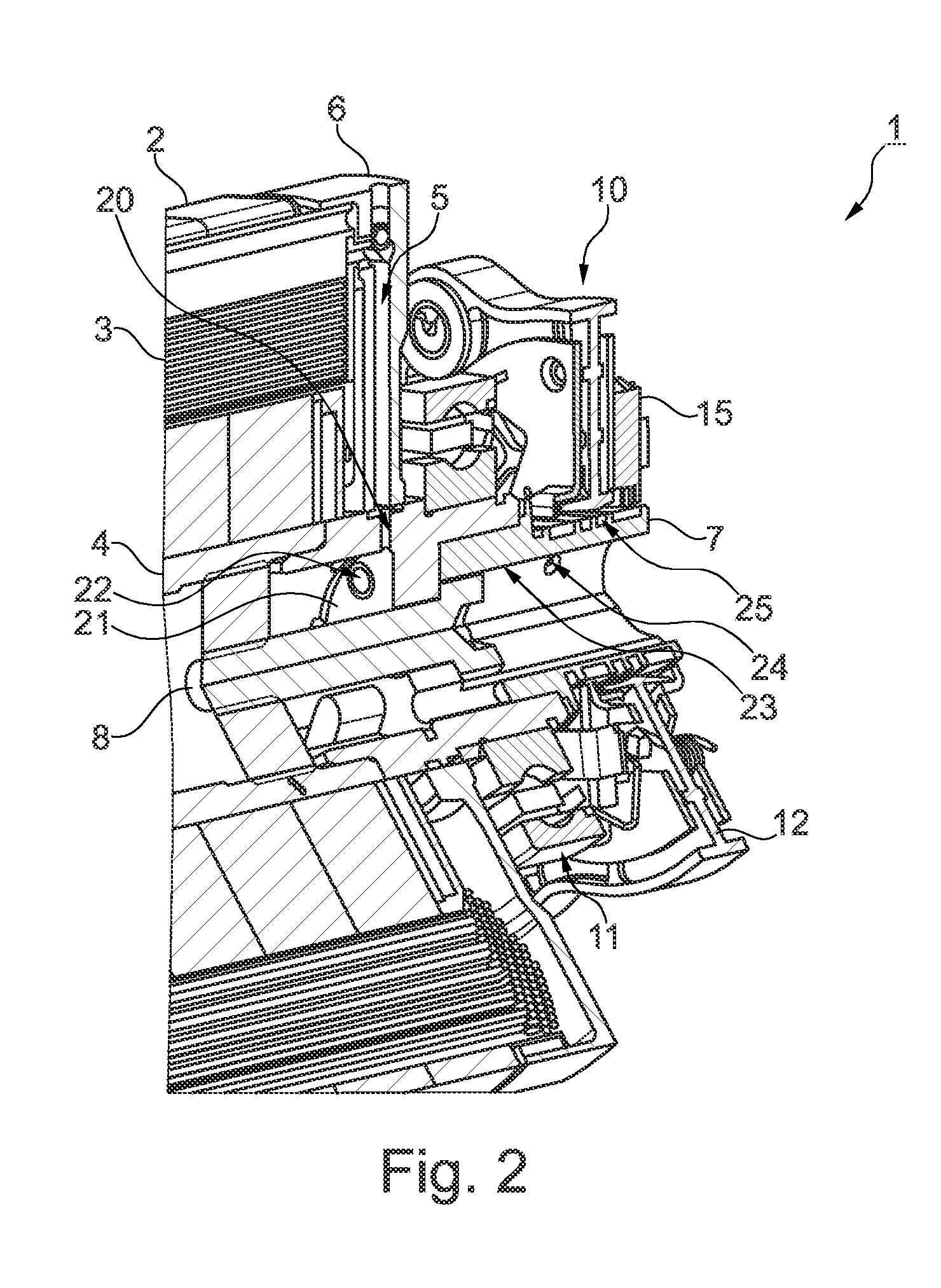

The invention relates to a brush module (10) of an electric machine (1), in particular of an electric motor, comprising a module plate (12) that has a central opening (26) for the passage of a shaft (4) of the electric machine (1), and contact brushes (15) that are arranged on both sides of the module plate (12) and intended to make contact with slip rings (16, 17) connected to the shaft (4), wherein the module plate (12) is designed as a lubricant-channelling element by virtue of the inner edge, surrounding said opening (26), of the module plate (12) having an at least partially roof-shaped ramp structure (25) that divides the lubricant flow over both sides of the module plate (12).[French]
L'invention concerne un module de balais (10) d'une machine (1) électrique, en particulier d'un moteur électrique, comprenant une plaque modulaire (12) qui présente une ouverture (26) centrale pour le passage d'un arbre (4) de la machine (1) électrique, ainsi que des balais frottants (15) qui sont disposés des deux côtés de la plaque modulaire (12) et qui sont destinés pour venir au contact des bagues collectrices (16, 17) reliées à l'arbre (4), la plaque modulaire (12) étant conçue sous la forme d'un élément conducteur de lubrifiant, le bord intérieur de la plaque modulaire (12) entourant ladite ouverture (26) présentant une structure en rampe (25) au moins partiellement en forme de toit, répartissant le flux de lubrifiant sur les deux côtés de la plaque modulaire (12).
