WO2025242264 - VERFAHREN ZUM ASSEMBLIEREN EINER DÜNNSCHICHTEINHEIT UND ANLAGE
National phase entry is expected:
Publication Number
WO/2025/242264
Publication Date
27.11.2025
International Application No.
PCT/DE2025/100462
International Filing Date
12.05.2025
Title **
[German]
VERFAHREN ZUM ASSEMBLIEREN EINER DÜNNSCHICHTEINHEIT UND ANLAGE
[English]
METHOD FOR ASSEMBLING A THIN-FILM UNIT, AND SYSTEM
[French]
PROCÉDÉ D'ASSEMBLAGE D'UNE UNITÉ DE FILM MINCE ET SYSTÈME
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
SCHLIRF, Simon
HERMANN, Lukas
Priority Data
102024114407.6
23.05.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2024 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2155 | |
| South Korea | Filing, Examination, Granting | 2071 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,116
Contact Us
Abstract[German]
Die Erfindung betrifft ein Verfahren zum Assemblieren einer Dünnschichteinheit (DE), vorzugsweise einer Membran-Elektroden-Einheit, mit einer Mehrzahl übereinander gestapelter Schichtlagen (10, 10', 10"), umfassend die Schritte a) Bereitstellen einer Schichtlage (10, 10', 10") mit einer definierten Länge, b) Aufwickeln der Schichtlage (10, 10', 10") auf eine Greifwalze (2, 2', 2"), wobei die Schichtlage (10, 10', 10") zumindest abschnittsweise am Umfang der Greifwalze (2, 2', 2") fixiert wird, c) Abwickeln der Schichtlage (10, 10', 10") von der Greifwalze (2, 2', 2") auf eine weitere Schichtlage (10, 10', 10"), d) Fixieren der nacheinander und/oder aufeinander abgelegten Schichtlagen (10, 10', 10"), e) Wiederholen der Schritte a) bis d) bis zum Erreichen einer vorbestimmten Anzahl von Schichtlagen (10, 10', 10"), und, optional, Einbringen von mindestens einer Öffnung in einem Randbereich der Schichtlagen (10, 10', 10"). Die Erfindung betrifft weiterhin eine Anlage (1, 1', 1") zum Assemblieren einer Dünnschichteinheit (DE).[English]

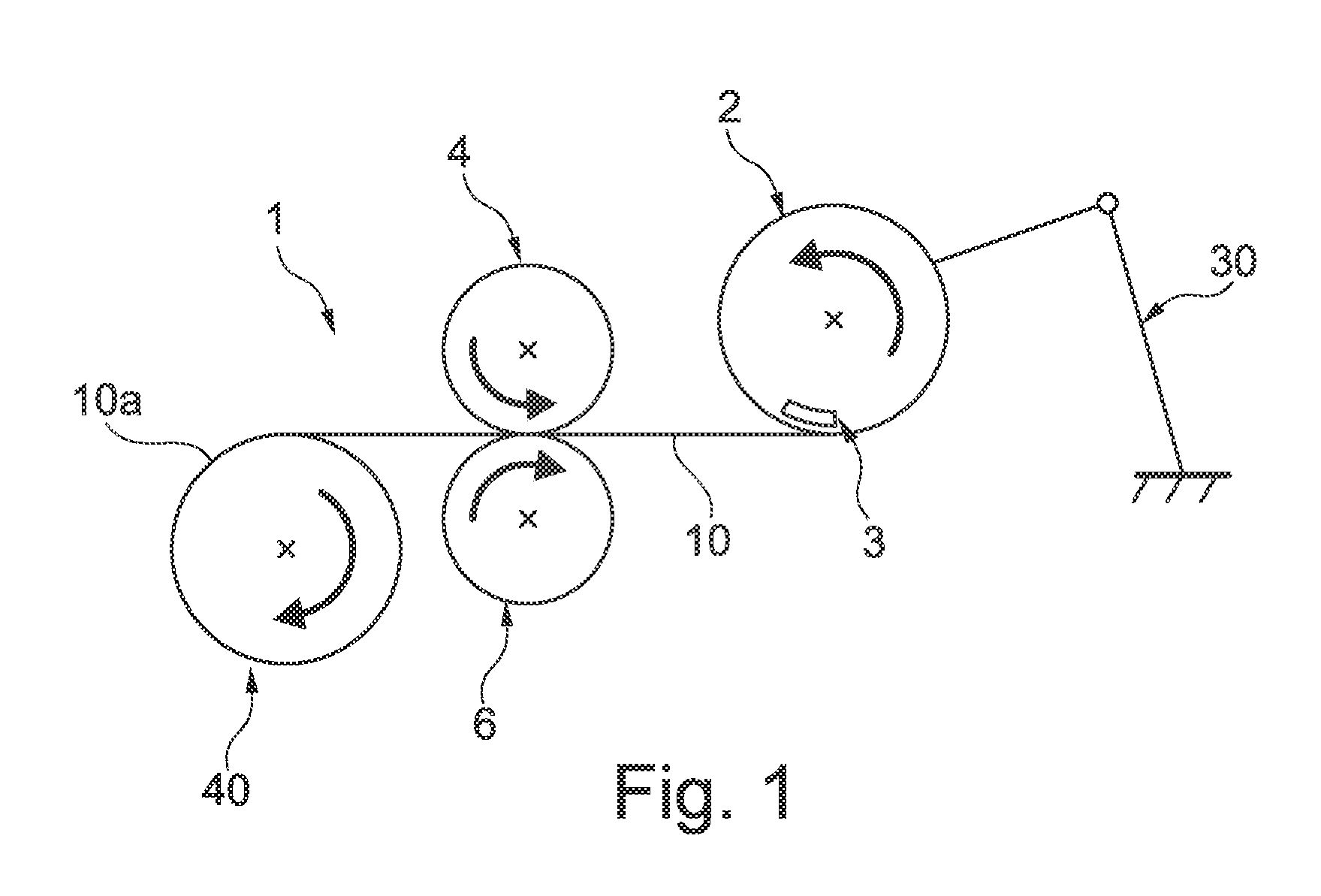

The invention relates to a method for assembling a thin-film unit (DE), preferably a membrane electrode unit, having a plurality of layer plies (10, 10', 10") stacked one on top of the other, comprising the steps of a) providing a layer ply (10, 10', 10") having a defined length, b) winding the layer ply (10, 10', 10") onto a gripping roller (2, 2', 2"), wherein the layer ply (10, 10', 10") is fixed to the circumference of the gripping roller (2, 2', 2") at least in some sections, c) unwinding the layer ply (10, 10', 10") from the gripping roller (2, 2', 2") onto a further layer ply (10, 10', 10"), d) fixing the layer plies (10, 10', 10") deposited one after the other and/or one on top of the other, e) repeating steps a) to d) until a predetermined number of layer plies (10, 10', 10") is reached, and, optionally, making at least one opening in an edge region of the layer plies (10, 10', 10"). The invention further relates to a system (1, 1', 1") for assembling a thin-film unit (DE).[French]
L'invention concerne un procédé d'assemblage d'une unité de film mince (DE), de préférence une unité d'électrode à membrane, ayant une pluralité d'épaisseurs de couche (10, 10', 10") empilées les unes sur les autres, comprenant les étapes consistant à a) fournir une épaisseur de couche (10, 10', 10") ayant une longueur définie, b) enrouler l'épaisseur de couche (10, 10', 10") sur un rouleau de préhension (2, 2', 2"), l'épaisseur de couche (10, 10', 10") étant fixée à la circonférence du rouleau de préhension (2, 2', 2") au moins dans certaines sections, c) dérouler l'épaisseur de couche (10, 10', 10") du rouleau de préhension (2, 2', 2") sur une autre épaisseur de couche (10, 10', 10"), d) fixer les épaisseurs de couche (10, 10', 10") déposées les unes après les autres et/ou les unes sur les autres, e) répéter les étapes a) à d) jusqu'à ce qu'un nombre prédéterminé d'épaisseurs de couche (10, 10', 10") soit atteint, et, éventuellement, réaliser au moins une ouverture dans une région de bord des épaisseurs de couche (10, 10', 10"). L'invention concerne en outre un système (1, 1', 1") pour assembler une unité de film mince (DE).
