WO2025232941 - HALTEANORDNUNG EINES SEITENWANDELEMENTS AN EINEM STÜTZTRÄGER EINER KRAFTWAGENKAROSSERIE SOWIE BAUKASTENSYSTEM
National phase entry is expected:
Publication Number
WO/2025/232941
Publication Date
13.11.2025
International Application No.
PCT/DE2025/100349
International Filing Date
07.04.2025
Title **
[German]
HALTEANORDNUNG EINES SEITENWANDELEMENTS AN EINEM STÜTZTRÄGER EINER KRAFTWAGENKAROSSERIE SOWIE BAUKASTENSYSTEM
[English]
HOLDING ARRANGEMENT OF A SIDE WALL ELEMENT ON A SUPPORT MEMBER OF A MOTOR VEHICLE BODY, AND MODULAR SYSTEM
[French]
AGENCEMENT DE MAINTIEN D'UN ÉLÉMENT PAROI LATÉRALE SUR UN ÉLÉMENT DE SUPPORT D'UNE CARROSSERIE DE VÉHICULE À MOTEUR ET SYSTÈME MODULAIRE
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
BOIGER, Alexander
PREUSS, Tobias
RIEDNER, Martin
RUDOLPH, Eugen
SCHULTE, Alexander
Priority Data
102024112646.9
06.05.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1887 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,511
Contact Us
Abstract[German]

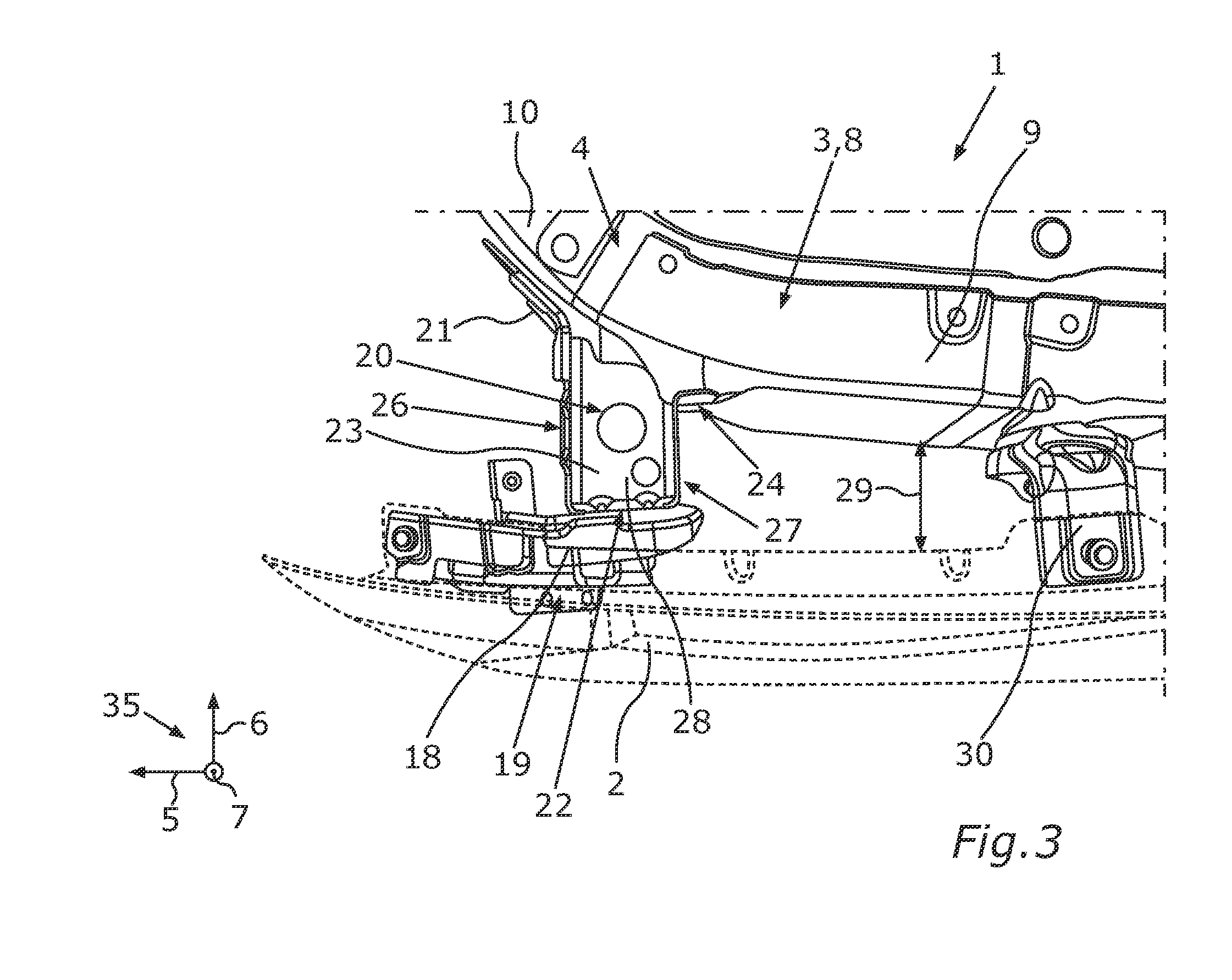

Die Erfindung betrifft eine Halteanordnung (1) eines Seitwandwandelements (2) an einem als Längsträger (8) ausgebildeten Stützträger (3) einer Kraftwagenkarosserie (4), bei welcher an dem Seitenwandelement (2) ein Deformationselement (18) befestigt ist und ein separat von dem Deformationselement (18) ausgebildetes Halteelement (20), welches einen ersten Befestigungsbereich (21) und einen zweiten Befestigungsbereich (22) aufweist, über den ersten Befestigungsbereich (21) an dem Stützträger (3) gehalten ist und über den zweiten Befestigungsbereich (22) mit dem Deformationselement (18) verbunden ist, wodurch das Seitenwandelement (2) unter Vermittlung des Deformationselements (18) über das Halteelement (20) an dem Stützträger (3) gehalten ist, wobei das Halteelement (20) über den ersten Befestigungsbereich (21) in Fahrzeuglängsrichtung (5) nach hinten und in Fahrzeugquerrichtung (6) nach innen an dem Stützträger (3) abgestützt ist.[English]
The invention relates to a holding arrangement (1) of a side wall element (2) on a support member (3) of a motor vehicle body (4), the support member being in the form of a longitudinal member (8), wherein a deformation element (18) is fastened to the side wall element (2), and a holding element (20) which is separate from the deformation element (18) and which has a first fastening region (21) and a second fastening region (22) is held on the support member (3) by means of the first fastening region (21) and is connected to the deformation element (18) by means of the second fastening region (22), the side wall element (2) thus being held on the support member (3) by the holding element (20) by way of the deformation element (18), the holding element (20) being supported towards the rear in the longitudinal direction (5) of the vehicle by means of the first fastening region (21) and being supported towards the inside in the transverse direction (6) of the vehicle on the support member (3).[French]
L'invention concerne un agencement de maintien (1) d'un élément paroi latérale (2) sur un élément de support (3) d'une carrosserie de véhicule à moteur (4), l'élément de support ayant la forme d'un élément longitudinal (8), un élément de déformation (18) étant fixé à l'élément paroi latérale (2) et un élément de maintien (20) qui est séparé de l'élément de déformation (18) et qui présente une première région de fixation (21) et une seconde région de fixation (22) étant maintenu sur l'élément de support (3) au moyen de la première région de fixation (21) et étant relié à l'élément de déformation (18) au moyen de la seconde région de fixation (22), l'élément paroi latérale (2) étant ainsi maintenu sur l'élément de support (3) par l'élément de maintien (20) au moyen de l'élément de déformation (18), l'élément de maintien (20) étant supporté vers l'arrière dans le sens longitudinal (5) du véhicule au moyen de la première région de fixation (21) et étant supporté vers l'intérieur dans le sens transversal (6) du véhicule sur l'élément de support (3).
