WO2025214535 - GEWICHTSOPTIMIERTE STERNSCHEIBE FÜR EINEN ROTOR EINER FREMDERREGTEN ELEKTRISCHEN MASCHINE
National phase entry is expected:
Publication Number
WO/2025/214535
Publication Date
16.10.2025
International Application No.
PCT/DE2025/100248
International Filing Date
07.03.2025
Title **
[German]
GEWICHTSOPTIMIERTE STERNSCHEIBE FÜR EINEN ROTOR EINER FREMDERREGTEN ELEKTRISCHEN MASCHINE
[English]
WEIGHT-OPTIMISED STAR DISC FOR A ROTOR OF AN EXTERNALLY EXCITED ELECTRIC MACHINE
[French]
DISQUE EN ÉTOILE À POIDS OPTIMISÉ POUR UN ROTOR D'UNE MACHINE ÉLECTRIQUE À EXCITATION EXTERNE
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
BIRZLE, Anna
HOLZER, Herbert
STEINER, Kirstin
Priority Data
102024109703.5
08.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
Contact Us
Abstract[German]
Die Erfindung betrifft eine Sternscheibe (1) für einen Rotor einer fremderregten elektrischen Maschine zum Änordnen an einer Stirnseite eines Rotorkerns des Rotors und zum Tragen von Wickelköpfen des Rotors, aufweisend einen Grundkörper (3) mit einem Sternscheibenjoch (5) zum Änordnen an einem Rotorjoch des Rotorkerns, radial von dem Sternscheibenjoch (5) abstehenden Sternscheibenarmen (7) zum Änordnen an Rotorzähnen des Rotorkerns und tangential und axial an den Sternscheibenarmen (7) überstehenden Sternscheibendächern (8) zum Änordnen an Polschuhen des Rotorkerns, wobei eine an die Stirnseite des Rotorkerns anlegebare Unterseite (2) des Grundkörpers (3) gewichtsreduzierende Vertiefungen (10a, 10b, 10c) zum Äusbilden von luftgefüllten Kavitäten im angeordneten Zustand der Sternscheibe (1) am Rotorkern aufweist.[English]

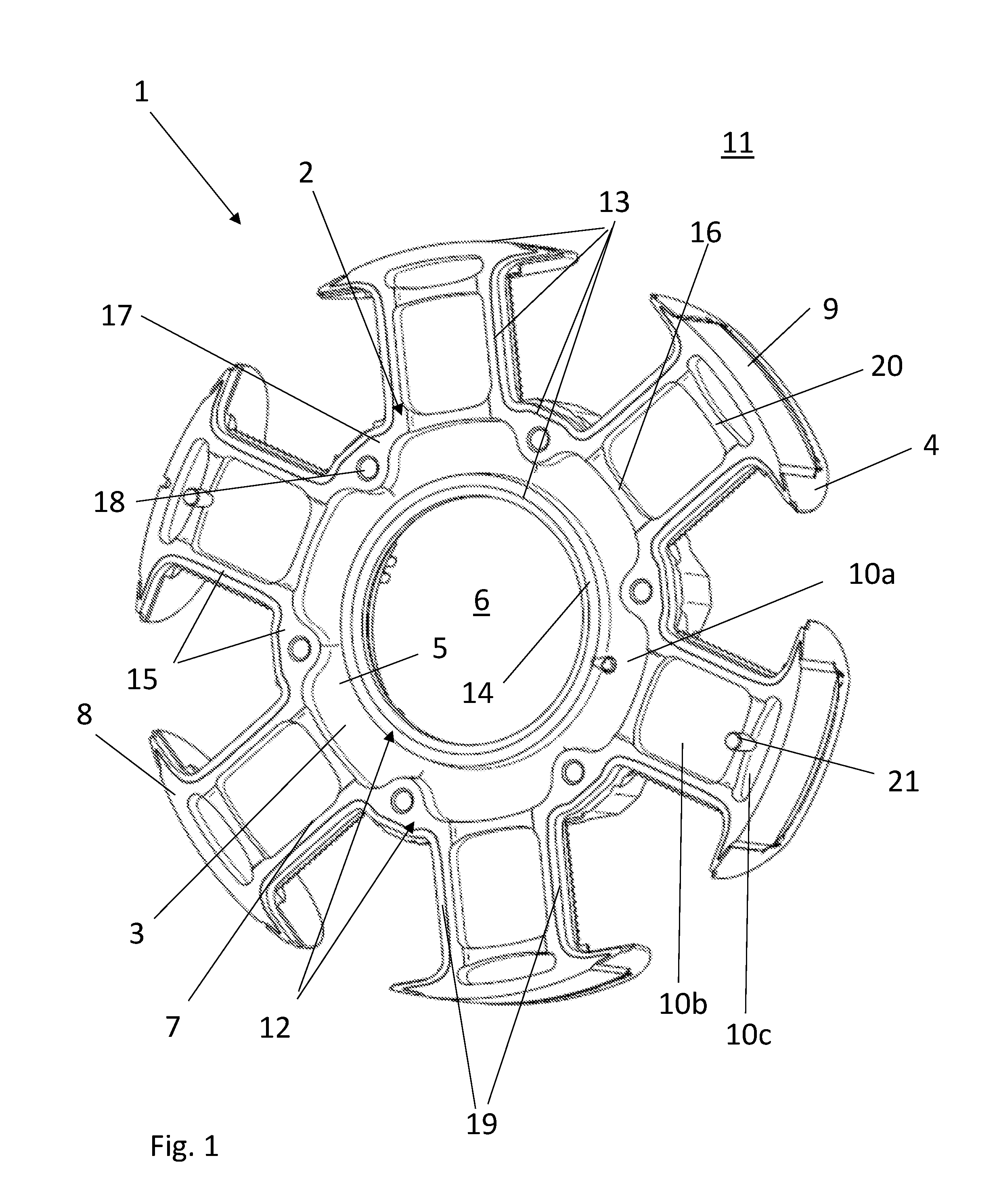

The invention relates to a star disc (1) for a rotor of an externally excited electric machine for arranging on an end face of a rotor core of the rotor and for supporting winding heads of the rotor, having a main body (3) with a star disc yoke (5) for arranging on a rotor yoke of the rotor core, star disc arms (7) protruding radially from the star disc yoke (5) for arranging on rotor teeth of the rotor core and star disc roofs (8) protruding tangentially and axially on the star disc arms (7) for arranging on pole shoes of the rotor core, wherein an underside (2) of the main body (3), which underside can be placed against the end face of the rotor core, has weight-reducing depressions (10a, 10b, 10c) for forming air-filled cavities in the arranged state of the star disc (1) on the rotor core.[French]
L'invention concerne un disque en étoile (1) conçu pour un rotor d'une machine électrique à excitation externe, destiné à être disposé sur une face frontale d'un noyau de rotor du rotor et à porter des têtes d'enroulement du rotor, comprenant un corps de base (3) qui comporte un joug de disque en étoile (5) destiné à être disposé sur un joug de rotor du noyau de rotor, des bras de disque en étoile (7) s'étendant radialement à partir du joug de disque en étoile (5) et destinés à être disposés sur les dents de rotor du noyau de rotor, ainsi que des recouvrements de disque en étoile (8) dépassant les bras de disque en étoile (7) de manière tangente et axiale, et destinées à être disposées sur des pôles de fixation du noyau de rotor, une face inférieure (2) du corps de base (3), pouvant être appliquée contre la face frontale du noyau de rotor, présente des cavités d'allègement (10a, 10b, 10c) formant, lorsque le disque en étoile (1) est à l'état monté sur le noyau de rotor, des cavités remplies d'air.
