WO2025168180 - STATOR FÜR EINE ELEKTRISCHE MASCHINE, INSBESONDERE EINES KRAFTFAHRZEUGS, SOWIE ELEKTRISCHE MASCHINE FÜR EIN KRAFTFAHRZEUG
National phase entry is expected:
Publication Number
WO/2025/168180
Publication Date
14.08.2025
International Application No.
PCT/DE2025/100129
International Filing Date
04.02.2025
Title **
[German]
STATOR FÜR EINE ELEKTRISCHE MASCHINE, INSBESONDERE EINES KRAFTFAHRZEUGS, SOWIE ELEKTRISCHE MASCHINE FÜR EIN KRAFTFAHRZEUG
[English]
STATOR FOR AN ELECTRIC MACHINE, IN PARTICULAR BELONGING TO A MOTOR VEHICLE, AND AN ELECTRIC MACHINE FOR A MOTOR VEHICLE
[French]
STATOR POUR UNE MACHINE ÉLECTRIQUE, APPARTENANT EN PARTICULIER À UN VÉHICULE AUTOMOBILE, ET MACHINE ÉLECTRIQUE POUR VÉHICULE AUTOMOBILE
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
SABAINI, Rafael
Priority Data
102024103239.1
06.02.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,504
Contact Us
Abstract[German]
Die Erfindung betrifft einen Stator (2) für eine elektrische Maschine (1), mit wenigstens zwei zumindest teilweise voneinander getrennten, von einem Temperiermittel durchströmbaren Temperierkanälen (6), über welche der Stator (2) mittels des Temperiermittels zu temperieren ist, wobei der jeweilige Temperierkanal (6) wenigstens zwei schräg oder senkrecht zueinander verlaufende und fluidisch miteinander verbundene Längenbereiche (L1, L2) aufweist, nämlich einen ersten Längenbereich (L1) und einen zweiten Längenbereich (L2), über weichen der jeweilige erste Längenbereich (L1) des jeweiligen Temperierkanals (6) mit dem Temperiermittel versorgbar ist, wobei den Temperierkanälen (6) ein gemeinsamer, von dem Temperiermittel durchströmbarer Versorgungskanal (10) zugeordnet ist, über weichen die Temperierkanäle (6) mit dem Temperiermittel versorgbar sind, und sich die zweiten Längenbereiche (L2) hinsichtlich ihrer von dem Temperiermittel durchströmbaren Strömungsquerschnitte (Q1, Q2) voneinander unterscheiden.[English]

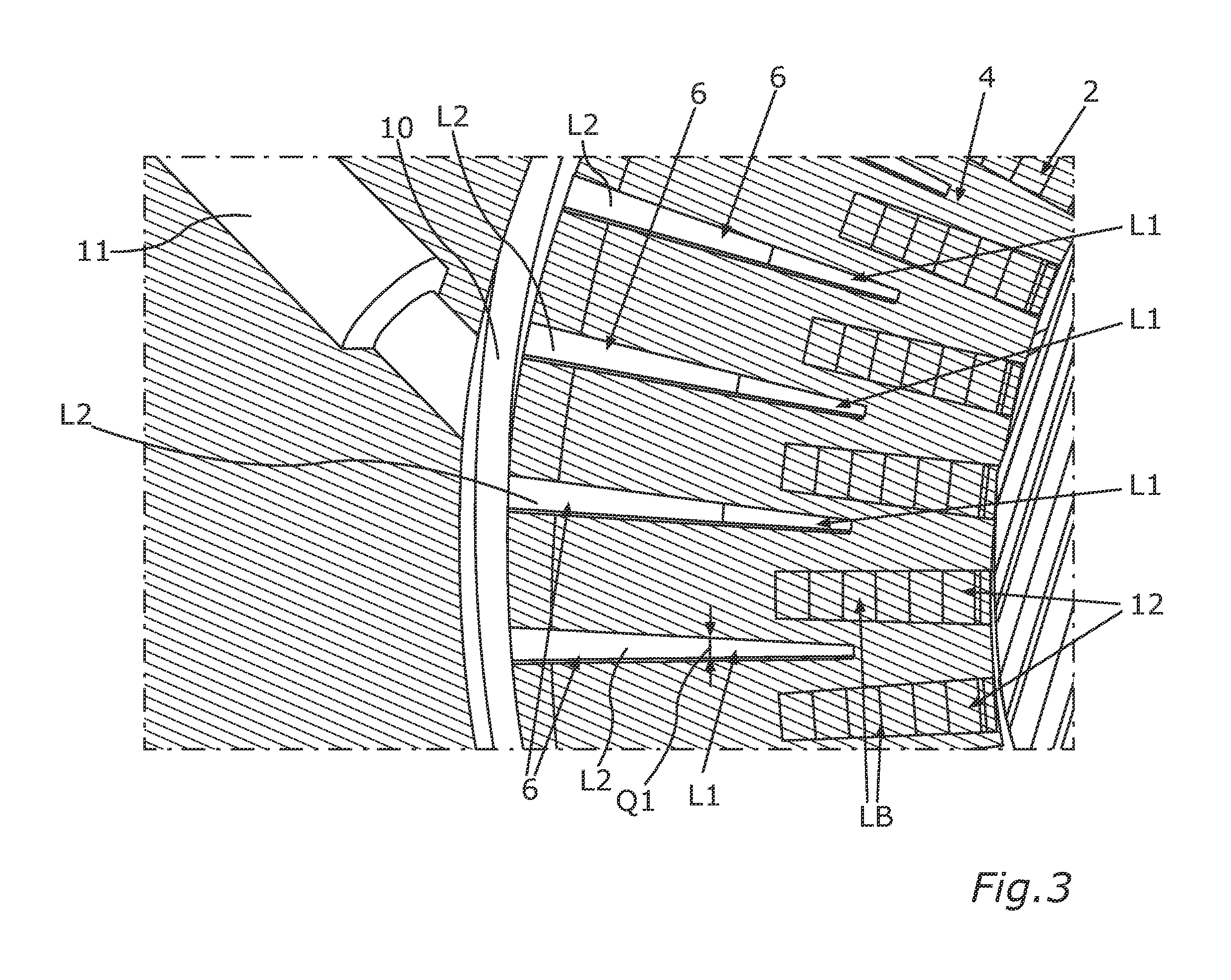

The invention relates to a stator (2) for an electric machine (1), comprising at least two temperature-control channels (6) which are at least partially separated from one another, through which a temperature-control medium can flow and via which the stator (2) is to be temperature-controlled by means of the temperature-control medium, wherein each temperature-control channel (6) has at least two length regions (L1, L2) which extend obliquely or perpendicularly to one another and are fluidically connected to one another, namely a first length region (L1) and a second length region (L2), via which the respective first length region (L1) of the respective temperature-control channel (6) can be supplied with the temperature-control medium, wherein the temperature-control channels (6) are assigned a common supply channel (10) through which the temperature-control medium can flow and via which the temperature-control channels (6) can be supplied with the temperature-control medium, and the second length regions (L2) differ from one another with regard to their flow cross sections (Q1, Q2) through which the temperature-control medium can flow.[French]
L'invention concerne un stator (2) pour une machine électrique (1), comprenant au moins deux canaux de régulation de température (6) qui sont au moins partiellement séparés l'un de l'autre, à travers lesquels un milieu de régulation de température peut s'écouler et par l'intermédiaire desquels le stator (2) doit être régulé en température au moyen du milieu de régulation de température, chaque canal de régulation de température (6) ayant au moins deux régions longitudinales (L1, L2) qui s'étendent obliquement ou perpendiculairement l'une par rapport à l'autre et sont reliées fluidiquement l'une à l'autre, à savoir une première région longitudinale (L1) et une seconde région longitudinale (L2), par l'intermédiaire de laquelle la première région longitudinale respective (L1) du canal de régulation de température respectif (6) peut être alimentée en milieu de régulation de température, un canal d'alimentation commun (10) étant attribué aux canaux de régulation de température (6), à travers lequel le milieu de régulation de température peut s'écouler et par l'intermédiaire duquel les canaux de régulation de température (6) peuvent être alimentés en milieu de régulation de température, et les secondes régions longitudinales (L2) différant l'une de l'autre en ce qui concerne leurs sections transversales d'écoulement (Q1, Q2) à travers lesquelles le milieu de régulation de température peut s'écouler.
