IP-Coster | WO2025036525 | BYPASS-VORRICHTUNG, WÄLZLAGER MIT EINER BYPASS-VORRICHTUNG SOWIE VERFAHREN ZUR ABLEITUNG ELEKTROSTATISCHER LADUNGEN AN EINEM WÄLZLAGER

Country	Stages	Total
China	Filing, Examination, Granting	1880
EPO	Filing, Examination, Granting	8113
Japan	Filing, Examination, Granting	1998
South Korea	Filing, Examination, Granting	1757
USA	Filing, Examination, Granting	4740

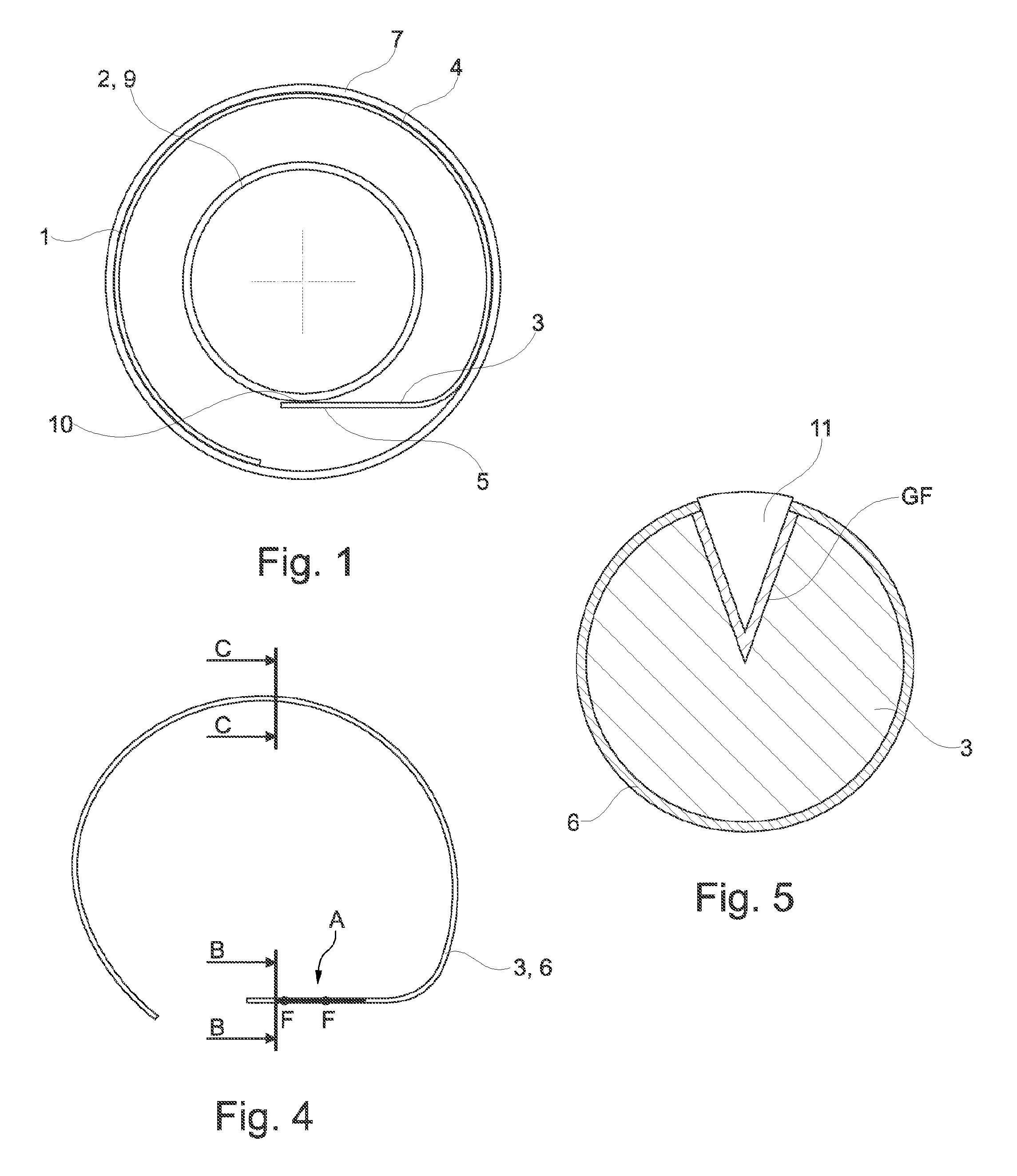

Abstract[German] Die Erfindung betrifft Bypass-Vorrichtung (2) zur Übertragung von elektrischen Strömen auf ein rotatives Bauteil, umfassend ein biegeelastisches, bogenförmiges Maschinenelement (3), mit einem ersten Abschnitt (4) und einem zweiten Abschnitt (5), wobei der erste Abschnitt (4) zur Anlage an einem ersten Lagerring (7) oder einem Zwischenbauteil (8) und der zweite Abschnitt (5) zur Anlage an einem zweiten Lagerring (9) ausgebildet ist, wobei mittels des biegeelastisches, bogenförmiges Maschinenelements (3) eine elektrisch leitende Verbindung zwischen dem ersten Lagerring (7) und dem zweiten Lagerring (9) ausbildbar ist, wobei der erste Abschnitt (4) einen Sitzbereich für das biegeelastische, bogenförmige Maschinenelement (3) und der zweite (5) Abschnitt einen dynamischen Kontaktbereich (10) ausbildet, wobei das biegeelastische, bogenförmige Maschinenelement (3) im dynamischen Kontaktbereich (10) einen Querschnitt (B-B) oder einen Längsschnitt (F-F) aufweist, wobei das biegeelastische, bogenförmige Maschinenelement (3) im dynamischen Kontaktbereich (10) einen Querschnitt (B-B) mit einer Grundform (GF) aufweist, und die Grundform (GF) des Querschnitts (B-B) des biegeelastische, bogenförmige Maschinenelement (3) zumindest im dynamischen Kontaktbereich (10) eine zusätzliche leitfähige Schicht (6) aufgebracht ist.[English] The invention relates to a bypass device (2) for transmitting electrical currents to a rotating component, said bypass device comprising a flexurally elastic, arc-shaped machine element (3) having a first portion (4) and a second portion (5), wherein the first portion (4) is designed to contact a first bearing ring (7) or an intermediate component (8), and the second portion (5) is designed to contact a second bearing ring (9), wherein the flexurally elastic, arc-shaped machine element (3) can establish an electrically conductive connection between the first bearing ring (7) and the second bearing ring (9), wherein the first portion (4) forms a seat region for the flexurally elastic, arc-shaped machine element (3) and the second portion (5) forms a dynamic contact region (10), wherein the flexurally elastic, arc-shaped machine element (3) has, in the dynamic contact region (10), a cross section (B-B) or a longitudinal section (F-F), wherein the flexurally elastic, arc-shaped machine element (3) has, in the dynamic contact region (10), a cross section (B-B) with a basic shape (GF), and the basic shape (GF) of the cross section (B-B) of the flexurally elastic, arc-shaped machine element (3) has an additional conductive layer (6) applied to it at least in the dynamic contact region (10).[French] L'invention se rapporte à un dispositif de dérivation (2) pour transmettre des courants électriques à un composant rotatif, ledit dispositif de dérivation comprenant un élément de machine en forme d'arc élastique en flexion (3) ayant une première partie (4) et une seconde partie (5), la première partie (4) étant conçue pour entrer en contact avec une première bague de palier (7) ou un composant intermédiaire (8), et la seconde partie (5) étant conçue pour entrer en contact avec une seconde bague de palier (9), l'élément de machine en forme d'arc élastique en flexion (3) pouvant établir une liaison électriquement conductrice entre la première bague de palier (7) et la seconde bague de palier (9), la première partie (4) formant une région de siège pour l'élément de machine en forme d'arc élastique en flexion (3) et la seconde partie (5) formant une région de contact dynamique (10), l'élément de machine en forme d'arc élastique en flexion (3) ayant, dans la région de contact dynamique (10), une section transversale (B-B) ou une section longitudinale (F-F), l'élément de machine en forme d'arc élastique en flexion (3) ayant, dans la région de contact dynamique (10), une section transversale (B-B) ayant une forme de base (GF), et la forme de base (GF) de la section transversale (B-B) de l'élément de machine en forme d'arc élastique en flexion (3) ayant une couche conductrice supplémentaire (6) appliquée à celle-ci au moins dans la région de contact dynamique (10).

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	EPO *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
Translation

WO2025036525 - BYPASS-VORRICHTUNG, WÄLZLAGER MIT EINER BYPASS-VORRICHTUNG SOWIE VERFAHREN ZUR ABLEITUNG ELEKTROSTATISCHER LADUNGEN AN EINEM WÄLZLAGER
