WO2025040205 - HEAD-UP-DISPLAY MIT WECHSELNDEN BILDEBENEN ÜBER ZWEI ABWECHSELND EINSCHALTBARE BILDGEBER MIT UNTERSCHIEDLICHER POLARISATION
National phase entry is expected:
Publication Number
WO/2025/040205
Publication Date
27.02.2025
International Application No.
PCT/DE2024/100658
International Filing Date
24.07.2024
Title **
[German]
HEAD-UP-DISPLAY MIT WECHSELNDEN BILDEBENEN ÜBER ZWEI ABWECHSELND EINSCHALTBARE BILDGEBER MIT UNTERSCHIEDLICHER POLARISATION
[English]
HEAD-UP DISPLAY HAVING CHANGING IMAGE PLANES BY MEANS OF TWO ALTERNATINGLY ACTIVATABLE, DIFFERENTLY POLARIZED IMAGE GENERATORS
[French]
AFFICHAGE TÊTE HAUTE COMPRENANT DES PLANS D'IMAGE CHANGEANTS AU MOYEN DE DEUX GÉNÉRATEURS D'IMAGE À POLARISATION DIFFÉRENTE ACTIVABLES EN ALTERNANCE
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
LAMPEN, Sebastian Takeshi
Priority Data
102023122475.1
22.08.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1998 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,488
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung betrifft eine Projektionseinheit für eine Blickfeldanzeigevorrichtung, umfassend: ein teildurchlässiges optisches Element, das vorderseitig Licht mit einer ersten Polarisation reflektiert und rückseitig Licht mit einer zweiten Polarisation transmittiert; einen ersten und einen zweiten Bildgeber, die zu beiden Seiten dieses Elements angeordnet und entsprechend zum Ausgeben eines jeweils zugehörigen Lichtstrahlenbündels mit der ersten bzw. zweiten Polarisation und gewünschtem Anzeigeinhalt ausgebildet sind; eine im weiteren Strahlengang beider Lichtstrahlenbündel derart ausgebildete Abbildungs- und/oder Projektionsoptik, dass sie die Projektionseinheit in einer vorbestimmten Richtung zu einer im Blickfeld eines Benutzers angeordneten Reflexionsscheibe verlassen, um von dieser zu seinen Augen reflektiert zu werden; wobei die Projektionseinheit zu einer abwechselnden Erzeugung eines schwebenden Bilds in zwei unterschiedlichen Entfernungen durch das Umschalten zwischen den beiden Bildgebern ausgebildet ist.[English]

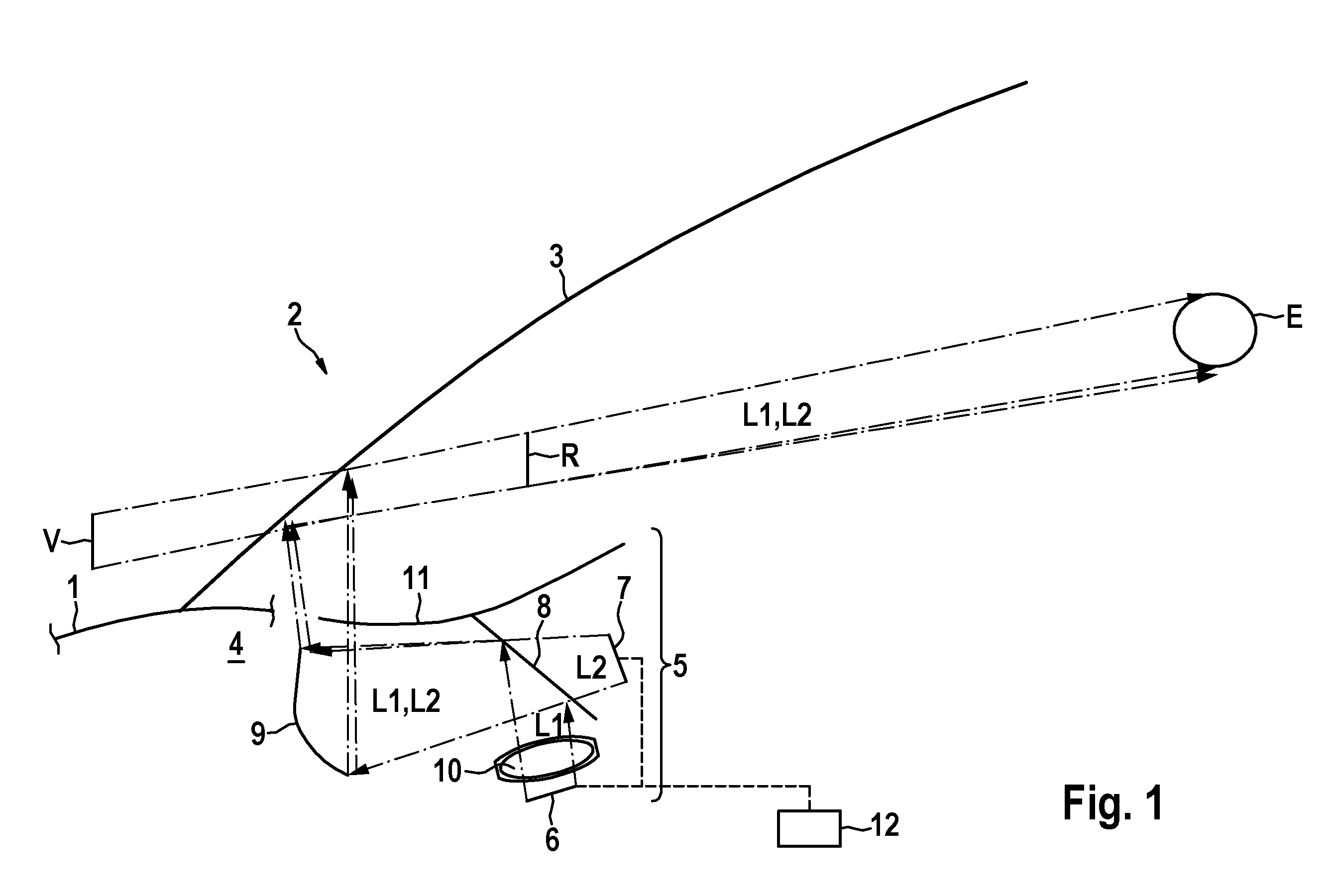

The invention relates to a projection unit for a head-up display, comprising: a semitransparent optical element, the front of which reflects light having a first polarization and the rear of which transmits light having a second polarization; a first image generator and a second image generator which are placed on either side of the optical element and are configured to output a light beam having the first polarization and a light beam having the second polarization, respectively, and a desired display content; an imaging and projecting optical unit which is configured further on in the beam path of the two light beams in such a way that the light beams exit the projection unit in a specified direction towards a reflective window which is located in the field of vision of a user and in which the light beams are reflected towards the user's eyes; wherein the projection unit is configured to alternately generate a floating image at two different distances by switching between the two image generators.[French]
L'invention concerne une unité de projection pour un affichage tête haute, comprenant : un élément optique semi-transparent, dont l'avant réfléchit une lumière présentant une première polarisation et dont l'arrière transmet une lumière présentant une seconde polarisation ; un premier générateur d'image et un second générateur d'image qui sont placés de chaque côté de l'élément optique et sont configurés pour émettre un faisceau lumineux présentant la première polarisation et un faisceau lumineux présentant la seconde polarisation, respectivement, et un contenu d'affichage souhaité ; une unité optique de formation d'image et de projection qui est configurée en outre sur le trajet de faisceau des deux faisceaux lumineux de telle sorte que les faisceaux lumineux sortent de l'unité de projection dans une direction spécifiée vers une fenêtre réfléchissante qui se situe dans le champ de vision d'un utilisateur et dans laquelle les faisceaux lumineux sont réfléchis vers les yeux de l'utilisateur ; l'unité de projection étant configurée pour générer en alternance une image flottante à deux distances différentes par commutation entre les deux générateurs d'image.
