WO2025016506 - VORRICHTUNG UND VERFAHREN ZUM HONEN VON KEGELROLLEN
National phase entry:
Publication Number
WO/2025/016506
Publication Date
23.01.2025
International Application No.
PCT/DE2024/100629
International Filing Date
11.07.2024
Title **
[German]
VORRICHTUNG UND VERFAHREN ZUM HONEN VON KEGELROLLEN
[English]
DEVICE AND METHOD FOR HONING TAPERED ROLLERS
[French]
DISPOSITIF ET PROCÉDÉ DE RODAGE DE ROULEAUX CONIQUES
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
HEUER, Werner
ACHTZEHN, Patrick
GONCALVES NETO, Luiz Mauricio
MUELLER, Matthias
Priority Data
102023119195.0
20.07.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1691 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
18,988
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Eine Honvorrichtung (1 ) zur Bearbeitung von Kegelrollen (2) umfasst zwei parallel zueinander angeordnete, zum Auflegen von Kegelrollen (2) vorgesehene Honwalzen (3, 4) und einen zwischen die Honwalzen (3, 4) eingreifenden, zur Bearbeitung der Kegelrollen (2) vorgesehenen Honstein (10). Die Honwalzen (3, 4) weisen zum Fördern der Kegelrollen (2) ausgebildete Gewindeprofile (5, 6) auf, welche derart gestaltet sind, dass die Mittelachsen der in Vorschubrichtung (VR), das heißt parallel zur Längsrichtung der Honwalzen (3, 4), geförderten Kegelrollen (2) in einer gemeinsamen Ebene liegen, welche zu den Rotationsachsen der beiden Honwalzen (3, 4) parallel ist, und im Zuge der Förderung in Vorschubrichtung (VR) eine Verschwenkung innerhalb der gemeinsamen Ebene erfahren. Die gemeinsame Ebene ist parallel zu einer Bezugsebene, in der die Rotationsachsen der beiden Honwalzen (3, 4) liegen, angeordnet.[English]

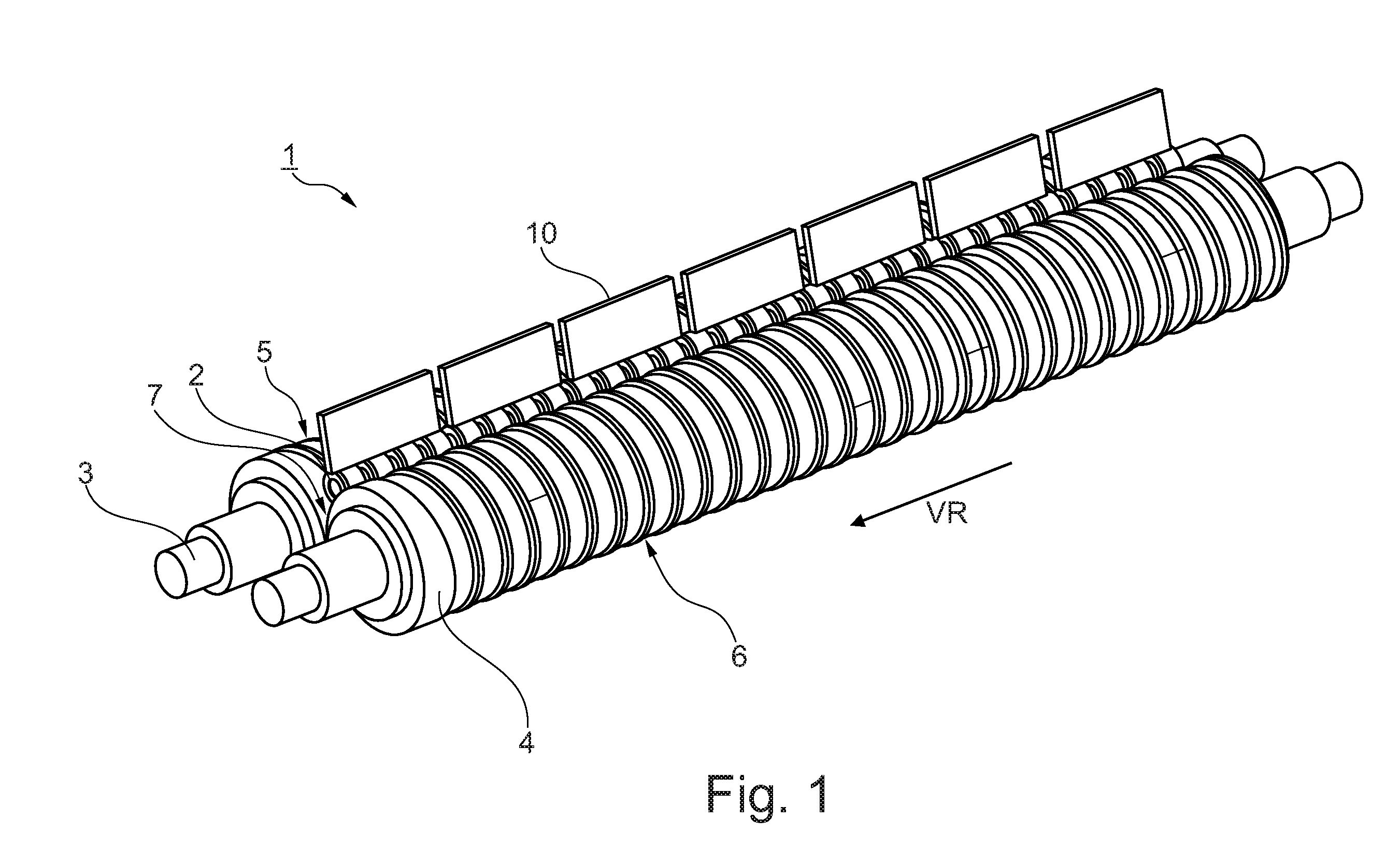

The invention relates to a honing device (1) for processing tapered rollers (2), comprising two honing rolls (3, 4), which are in parallel with one another and are provided for the placement of tapered rollers (2), and a honing stone (10), which engages between the honing rolls (3, 4) and is provided for processing the tapered rollers (2). The honing rolls (3, 4) have threaded profiles (5, 6) which are designed for conveying the tapered rollers (2) and are formed such that the centre axes of the tapered rollers (2) conveyed in the feed direction (VR), i.e. in parallel with the longitudinal direction of the honing rolls (3, 4), lie in a common plane which is parallel to the axes of rotation of the two honing rolls (3, 4) and, in the course of conveying in the feed direction (VR), undergo a pivoting movement within the common plane. The common plane is arranged in parallel with a reference plane in which the axes of rotation of the two honing rolls (3, 4) lie.[French]
L'invention concerne un dispositif de rodage (1) pour traiter des rouleaux coniques (2), comprenant deux rouleaux de rodage (3, 4), qui sont parallèles l'un à l'autre et sont prévus pour le placement de rouleaux coniques (2), et une pierre de rodage (10), qui vient en prise entre les rouleaux de rodage (3, 4) et est prévue pour traiter les rouleaux coniques (2). Les rouleaux de rodage (3, 4) ont des profils filetés (5, 6) qui sont conçus pour transporter les rouleaux coniques (2) et sont formés de telle sorte que les axes centraux des rouleaux coniques (2) transportés dans la direction d'acheminement (VR), c'est-à-dire parallèlement à la direction longitudinale des rouleaux de rodage (3, 4), se trouvent dans un plan commun qui est parallèle aux axes de rotation des deux rouleaux de rodage (3, 4) et, lors du transport dans la direction d'acheminement (VR), subissent un mouvement de pivotement à l'intérieur du plan commun. Le plan commun est disposé parallèlement à un plan de référence dans lequel se trouvent les axes de rotation des deux rouleaux de rodage (3, 4).
