WO2025008026 - ERDUNG UND ABSCHIRMUNG EINES STATORS EINER AXIALFLUSSMASCHINE
National phase entry is expected:
Publication Number
WO/2025/008026
Publication Date
09.01.2025
International Application No.
PCT/DE2024/100591
International Filing Date
02.07.2024
Title **
[German]
ERDUNG UND ABSCHIRMUNG EINES STATORS EINER AXIALFLUSSMASCHINE
[English]
EARTHING AND SHIELDING OF A STATOR OF AN AXIAL FLUX MACHINE
[French]
MISE À LA TERRE ET BLINDAGE D'UN STATOR D'UNE MACHINE À FLUX AXIAL
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
STUCKMANN, Christoph
Gartenstrasse 13
91217 Herrbsuck, DE
SCHULER, Friedrich
Beethovenstraße 21
91489 Wilhelmsdorf, DE
REH, Vitali
Wiedersbacher Straße 33
90449 Nürnberg, DE
Priority Data
102023117439.8
03.07.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 973 | |
| EPO | Filing, Examination | 4598 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9447 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

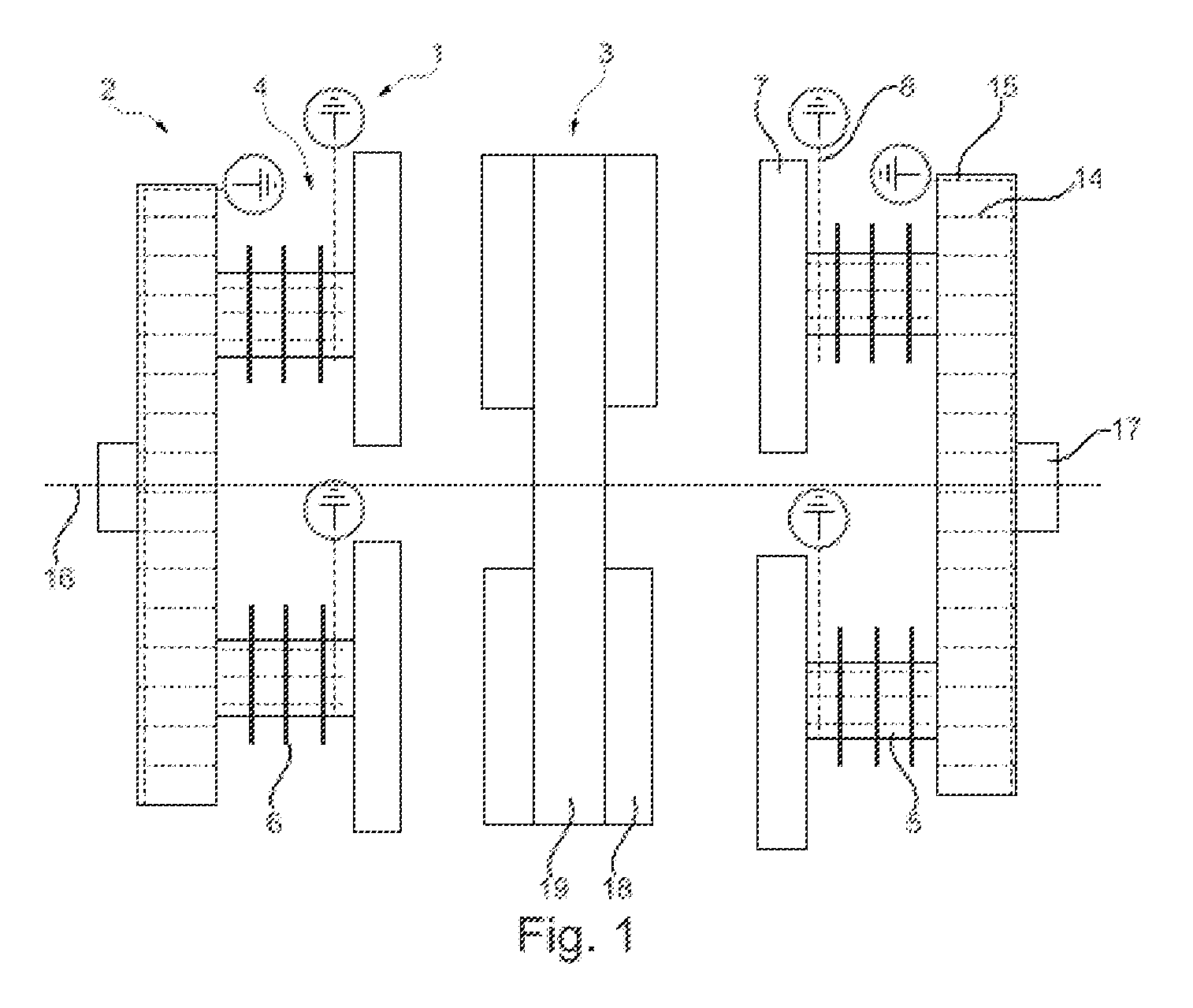

Diese Erfindung betrifft eine E-Maschine mit einer Abschirmstruktur (1) zur Reduktion einer kapazitiven Kopplung und/oder einer Erdung, insbesondere eine elektrische Synchronmaschine, wobei die elektrische Maschine einen Rotor (3) und einen Stator (4) aufweist, wobei der Stator (4) Statorzähne (5), an dessen äußeren Umfang Wicklungen (6) angeordnet sind, aufweist, wobei die Abschirmstruktur (1) durch eine Polschuhstruktur (7) angeordnet an dem Stator (4) oder an dem Rotor (3) ausgebildet ist und an einem Gehäuse der elektrischen Maschine (2) oder mit der Masse der elektrischen Maschine (2) gekoppelt ist, wobei die Polschuhstruktur (7) und/oder der Statorzahn (5) mit einem Erdungsdraht (8, 9) zum Ausbilden der Erdung mit der Masse der elektrischen Maschine gekoppelt ist.[English]
