WO2025002503 - STATOR EINER ELEKTRISCHEN ROTATIONSMASCHINE, STATORANORDNUNG UND ELEKTRISCHE ROTATIONSMASCHINE
National phase entry is expected:
Publication Number
WO/2025/002503
Publication Date
02.01.2025
International Application No.
PCT/DE2024/100565
International Filing Date
25.06.2024
Title **
[German]
STATOR EINER ELEKTRISCHEN ROTATIONSMASCHINE, STATORANORDNUNG UND ELEKTRISCHE ROTATIONSMASCHINE
[English]
STATOR OF A ROTATING ELECTRICAL MACHINE, STATOR ARRANGEMENT, AND ROTATING ELECTRICAL MACHINE
[French]
STATOR D'UNE MACHINE ÉLECTRIQUE TOURNANTE, AGENCEMENT DE STATOR ET MACHINE ÉLECTRIQUE TOURNANTE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
KUHL, Dennis
Am Bach 5
77815 Bühl, DE
RIESS, Stefan
Drosselweg 9
86916 Kaufering, DE
Priority Data
102023117311.1
30.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1006 | |
| EPO | Filing, Examination | 4713 | |
| Japan | Filing | 595 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9599 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft einen Stator einer elektrischen Rotationsmaschine, eine Statoranordnung und eine elektrische Rotationsmaschine. Der Stator umfasst mehrere auf einem Umfang angeordnete Zähne (4) und eine Spulenanordnung, die mehrere an unterschiedliche Phasen (1, 2, 3) angeschlossene Spulen aufweist, wobei jeweils mindestens eine Spule einen jeweiligen Zahn (4) zumindest bereichsweise mit wenigstens einer Wicklung (30) umschlingt, und wobei die Spulenanordnung Anschlussspulen (10), die zum elektrischen Anschluss der Spulenanordnung eingerichtet sind, und verschaltete Spulen (20), die mit den Anschlussspulen (10) und miteinander in Reihe geschaltet sind, aufweist, wobei die Anschlussspulen (10) elektrische Anschlüsse (70) an einer ersten Seite (40) der Spulenanordnung aufweisen, wobei zumindest eine Anschlussspule (10) zwei Wicklungen (30) hat, die jeweils eine teilweise Windung (32) aufweisen, die eine elektrische Schaltverbindung (71) zu einer verschalteten Spule (20) an einer der ersten Seite gegenüberliegenden zweiten Seite (50) der Spulenanordnung ausbildet. Der hier vorgeschlagene Stator, die Statoranordnung und die elektrische Rotationsmaschine kombinieren in einfacher und kostengünstiger Weise einen geringen Bauraumbedarf mit einem hohen Wirkungsgrad.[English]

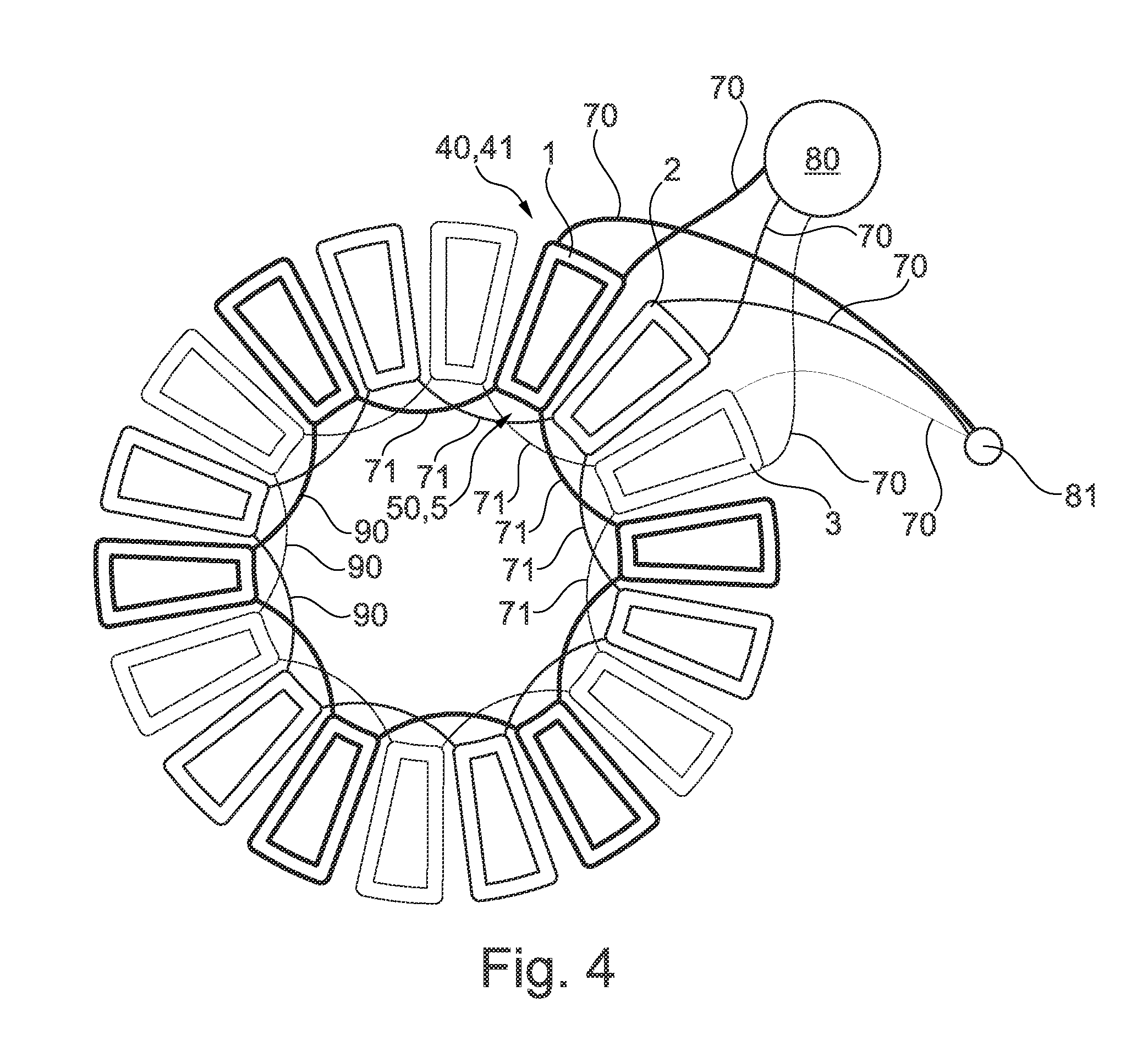

The invention relates to a stator of a rotating electrical machine, to a stator arrangement, and to a rotating electrical machine. The stator comprises a plurality of teeth (4) arranged over a circumference and a coil arrangement having a plurality of coils connected to different phases (1, 2, 3), wherein in each case at least one coil is wrapped around at least regions of a respective tooth (4) by way of at least one winding (30), and wherein the coil arrangement has connection coils (10) that are configured for the electrical connection of the coil arrangement and interconnected coils (20) that are connected in series with one another and with the connection coils (10), wherein the connection coils (10) have electrical connections (70) on a first side (40) of the coil arrangement, wherein at least one connection coil (10) has two windings (30) that each have a partial turn (32) that forms an electrical circuit connection (71) to an interconnected coil (20) on a second side (50), opposite the first side, of the coil arrangement. The stator proposed here, the stator arrangement and the rotating electrical machine combine a small footprint and high efficiency in simple and inexpensive fashion.[French]
L'invention concerne un stator d'une machine électrique tournante, un agencement de stator et une machine électrique tournante. Le stator comprend une pluralité de dents (4) agencées sur une circonférence et un agencement de bobines comportant une pluralité de bobines connectées à différentes phases (1, 2, 3), dans chaque cas au moins une bobine étant enroulée autour d'au moins certaines régions d'une dent correspondante (4) au moyen d'au moins un enroulement (30), et l'agencement de bobines comportant des bobines de connexion (10) conçues en vue de la connexion électrique de l'agencement de bobines et de bobines interconnectées (20) qui sont connectées en série les unes aux autres et aux bobines de connexion (10), les bobines de connexion (10) comportant des connexions électriques (70) sur un premier côté (40) de l'agencement de bobines, au moins une bobine de connexion (10) comportant deux enroulements (30) qui possèdent chacun une spire partielle (32) qui forme un raccordement électrique (71) avec une bobine interconnectée (20) sur un second côté (50), opposé au premier côté, de l'agencement de bobines. Le stator proposé ici, l'agencement de stator et la machine électrique tournante combinent un faible encombrement et un rendement élevé de manière simple et peu coûteuse.
