WO2024255970 - STATORANORDNUNG UND VERFAHREN ZUR HERSTELLUNG EINER STATORAUFNAHME
National phase entry is expected:
Publication Number
WO/2024/255970
Publication Date
19.12.2024
International Application No.
PCT/DE2024/100528
International Filing Date
14.06.2024
Title **
[German]
STATORANORDNUNG UND VERFAHREN ZUR HERSTELLUNG EINER STATORAUFNAHME
[English]
STATOR ASSEMBLY AND METHOD FOR PRODUCING A STATOR RECEIVING AREA
[French]
ENSEMBLE STATOR ET PROCÉDÉ DE PRODUCTION D'UN LOGEMENT DE STATOR
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
DINGER, Christian
Michael-Erhard-Straße 11
77855 Achern, DE
SCHNÄDELBACH, David
Kronenstraße 13
77833 Ottersweier, DE
ROSENFELD, Heiko
Sommerstraße 33a
77656 Offenburg, DE
REIMNITZ, Dirk
Hospital-Picaud-Straße 10
77815 Bühl, DE
Priority Data
102023115499.0
14.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 980 | |
| EPO | Filing, Examination | 4606 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9461 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

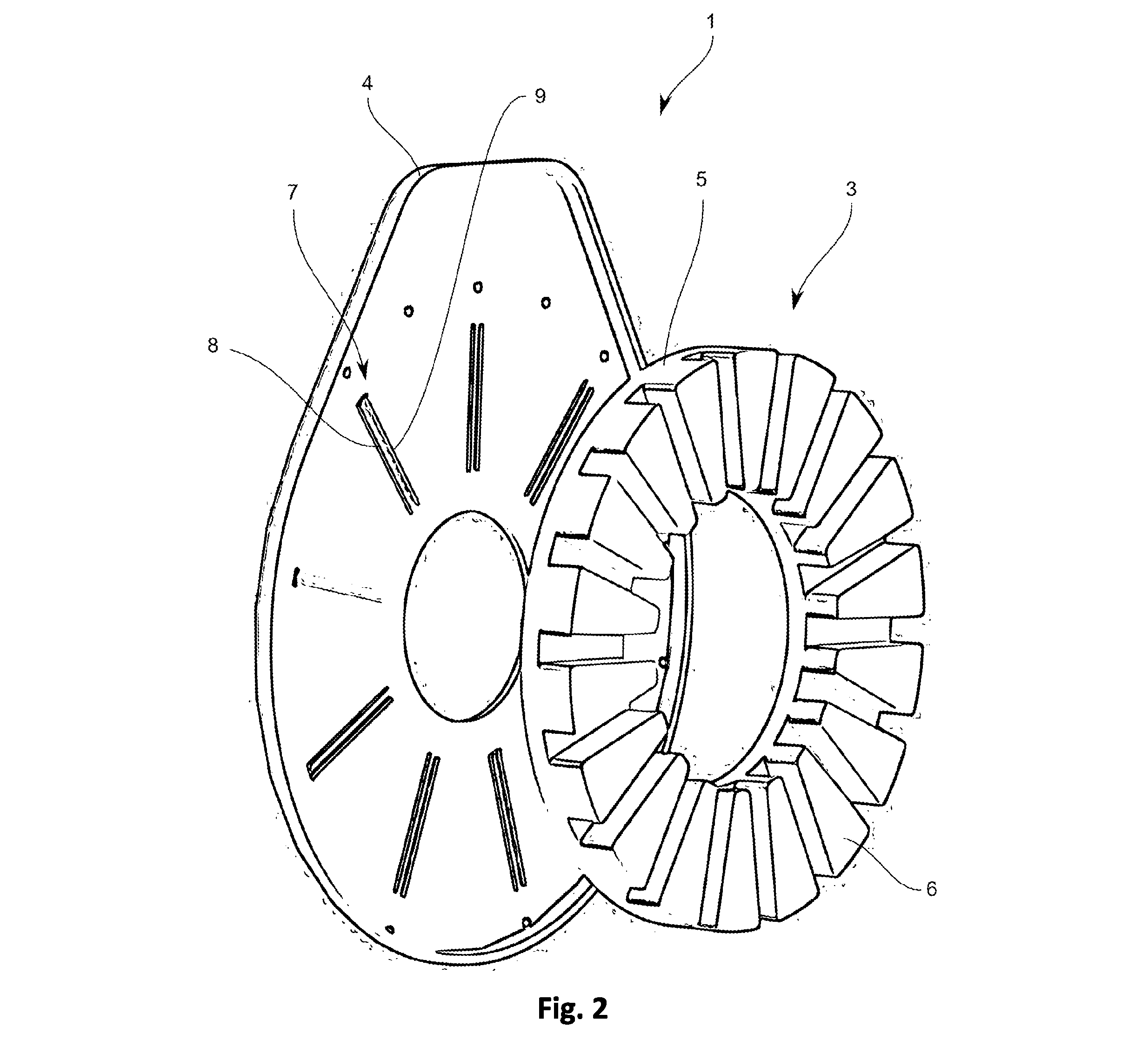

Die Erfindung betrifft eine Statoranordnung (1) für eine elektrische Axialflussmaschine (2) umfassend einen Stator (3) und eine mit dem Stator (3) verbundene Statoraufnahme (4), wobei der Stator (3) ein scheibenförmiges Statorjoch (5) aufweist, aus dem sich axial eine Mehrzahl von Statorzähnen (6) axial herauserstrecken, wobei die Statoraufnahme (4) monolithisch mit der Statoraufnahme (4) ausgeformte, axial aus dieser hervorstehende Anlageelemente (7) aufweist, an welchen das Statorjoch (5) axial anliegt, wobei die Anlageelemente (7) jeweils einen ersten Anlageabschnitt (8) und einen davon beabstandeten zweiten Anlageabschnitt (9) aufweisen, wobei die Anlageabschnitte (8,9) an dem Statorjoch (5) anliegen.[English]
The invention relates to a stator assembly (1) for an electric axial flux machine (2), comprising a stator (3) and a stator receiving area (4) which is connected to the stator (3). The stator (3) has a disc-shaped stator yoke (5) from which a plurality of stator teeth (6) extend axially, wherein the stator receiving area (4) has contact elements (7) which are monolithically formed together with the stator receiving area (4) and which protrude axially therefrom and against which the stator yoke (5) rests axially, wherein each of the contact elements (7) has a first contact section (8) and a second contact section (9) arranged at a distance thereto, said contact sections (8, 9) resting against the stator yoke (5).[French]
L’invention concerne un ensemble stator (1) conçu pour une machine électrique à flux axial (2), comprenant un stator (3) et un logement de stator (4) relié au stator (3), le stator (3) comportant une culasse de stator (5) en forme de disque, à partir de laquelle s'étendent axialement une pluralité de dents de stator (6), le logement de stator (4) présentant des éléments d'appui (7) formés d’un seul tenant avec le logement de stator (4) et faisant saillie axialement par rapport à celui-ci, sur lesquels la culasse de stator (5) s'appuie axialement, les éléments d'appui (7) comportant respectivement une première partie d'appui (8) et une deuxième partie d'appui (9) espacée de celle-ci, les parties d'appui (8, 9) s'appuyant sur la culasse de stator (5).
