IP-Coster | WO2024245505 | PROJEKTORBASIERTES HUD MIT EINEM HOHEN DYNAMIKBEREICH FÜR EIN FAHRZEUG

Country	Stages	Total
China	Filing	963
EPO	Filing, Examination	4666
Japan	Filing	597
South Korea	Filing	575
USA	Filing, Examination	2710

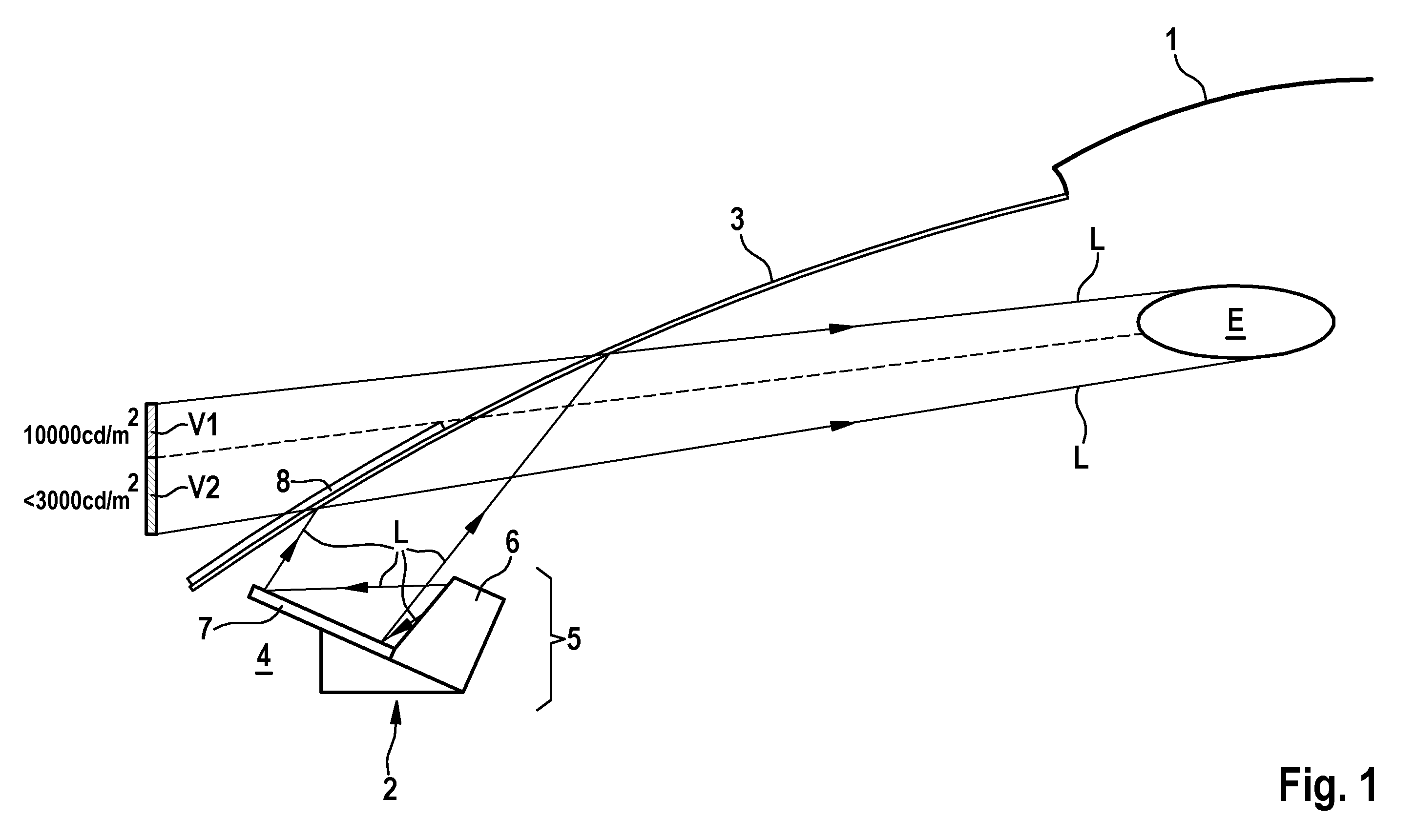

Abstract[German] Die Erfindung betrifft eine Projektionseinheit für eine Blickfeldanzeigevorrichtung, die zum Einblenden eines virtuellen Bilds über Reflexion an einer Fahrzeugscheibe sowohl in deren Schwarzdruckbereich als auch in deren Transparentbereich ausgebildet ist, umfassend: - einen projektorbasierten Bildgeber mit einem Projektor zur Erzeugung eines Lichtstrahlenbündels mit gewünschtem Anzeigeinhalt und einem von diesem ausgeleuchteten Projektionsschirm, wobei der Projektor zur Erzeugung eines realen Bilds auf dem Projektionsschirm und der Projektionsschirm zum Werfen des daraus resultierenden Lichtstrahlenbündels auf die Fahrzeugscheibe ausgebildet sind; und - eine im Inneren oder außerhalb des Projektors angeordnete Absorber- oder Lichtverteilungsvorrichtung, die dazu ausgebildet ist, dem Lichtstrahlenbündel eine derart entlang seines Strahlquerschnitts variierende Lichtintensität aufzuprägen, dass eine Helligkeit des virtuellen Bilds im Schwarzdruckbereich einen vorbestimmten ersten Helligkeitswert nicht überschreitet und in deren transparentem Flächenbereich einen vorbestimmten zweiten Helligkeitswert nicht unterschreitet, der mindestens doppelt so hoch wie der erste Helligkeitswert ist.[English] The invention relates to a projection unit for a field-of-view display device which is designed to show a virtual image via reflection on a vehicle window both in the black-print region and in the transparent region thereof, comprising: - a projector-based imager with a projector for generating a light-ray bundle with a desired display content and a projection screen illuminated thereby, wherein the projector is designed to generate an actual image on the projection screen and the projection screen is designed to cast the resultant light-ray bundle onto the vehicle window; and - an absorber or light-distribution device which is arranged inside or outside the projector and is designed to impart on the light-ray bundle a light intensity that varies along its ray cross section such that a brightness of the virtual image in the black print region does not exceed a predetermined first brightness value and, in the transparent surface region thereof, does not drop below a predetermined second brightness value, which is at least twice as bright as the first brightness value.[French] L'invention concerne une unité de projection pour un dispositif d'affichage de champ de vision qui est conçu pour montrer une image virtuelle par réflexion sur une fenêtre de véhicule à la fois dans la région d'impression noire et dans la région transparente de celle-ci, comprenant : un imageur à base de projecteur avec un projecteur pour générer un faisceau de rayons lumineux avec un contenu d'affichage souhaité et un écran de projection éclairé par celui-ci, le projecteur étant conçu pour générer une image réelle sur l'écran de projection et l'écran de projection étant conçu pour projeter le faisceau de rayons lumineux résultant sur la fenêtre de véhicule ; et un absorbeur ou dispositif de distribution de lumière qui est disposé à l'intérieur ou à l'extérieur du projecteur et qui est conçu pour conférer au faisceau de rayons lumineux une intensité lumineuse qui varie le long de sa section transversale de rayon de telle sorte qu'une luminosité de l'image virtuelle dans la région d'impression noire ne dépasse pas une première valeur de luminosité prédéterminée et, dans sa région de surface transparente, ne tombe pas au-dessous d'une seconde valeur de luminosité prédéterminée, qui est au moins deux fois plus lumineuse que la première valeur de luminosité.

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
International Search Report is established	*
International Searching Authority	EPO *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Translation

WO2024245505 - PROJEKTORBASIERTES HUD MIT EINEM HOHEN DYNAMIKBEREICH FÜR EIN FAHRZEUG

Quotation for National Phase entry
