WO2024255951 - ELEKTRISCHE ANTRIEBSEINHEIT MIT LOCHLEITBLECH ZUR HYDRAULIKMITTELENTGASUNG
National phase entry is expected:
Publication Number
WO/2024/255951
Publication Date
19.12.2024
International Application No.
PCT/DE2024/100449
International Filing Date
15.05.2024
Title **
[German]
ELEKTRISCHE ANTRIEBSEINHEIT MIT LOCHLEITBLECH ZUR HYDRAULIKMITTELENTGASUNG
[English]
ELECTRIC DRIVE UNIT WITH PERFORATED GUIDE PLATE FOR HYDRAULIC MEDIUM DEGASSING
[French]
UNITÉ D'ENTRAÎNEMENT ÉLECTRIQUE À PLAQUE DE GUIDAGE PERFORÉE POUR DÉGAZAGE DE MILIEU HYDRAULIQUE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
WEITNER, Oleg
Brünnleinsweg 120a
90768 Fürth, DE
MATTES, Philipp
Ina Ring 16
91074 Herzogenaurach, DE
GÜNNEL, Ronny
Georgenstraße 7
96114 Hirschaid, DE
Priority Data
102023115576.8
15.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 953 | |
| EPO | Filing, Examination | 4588 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9415 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

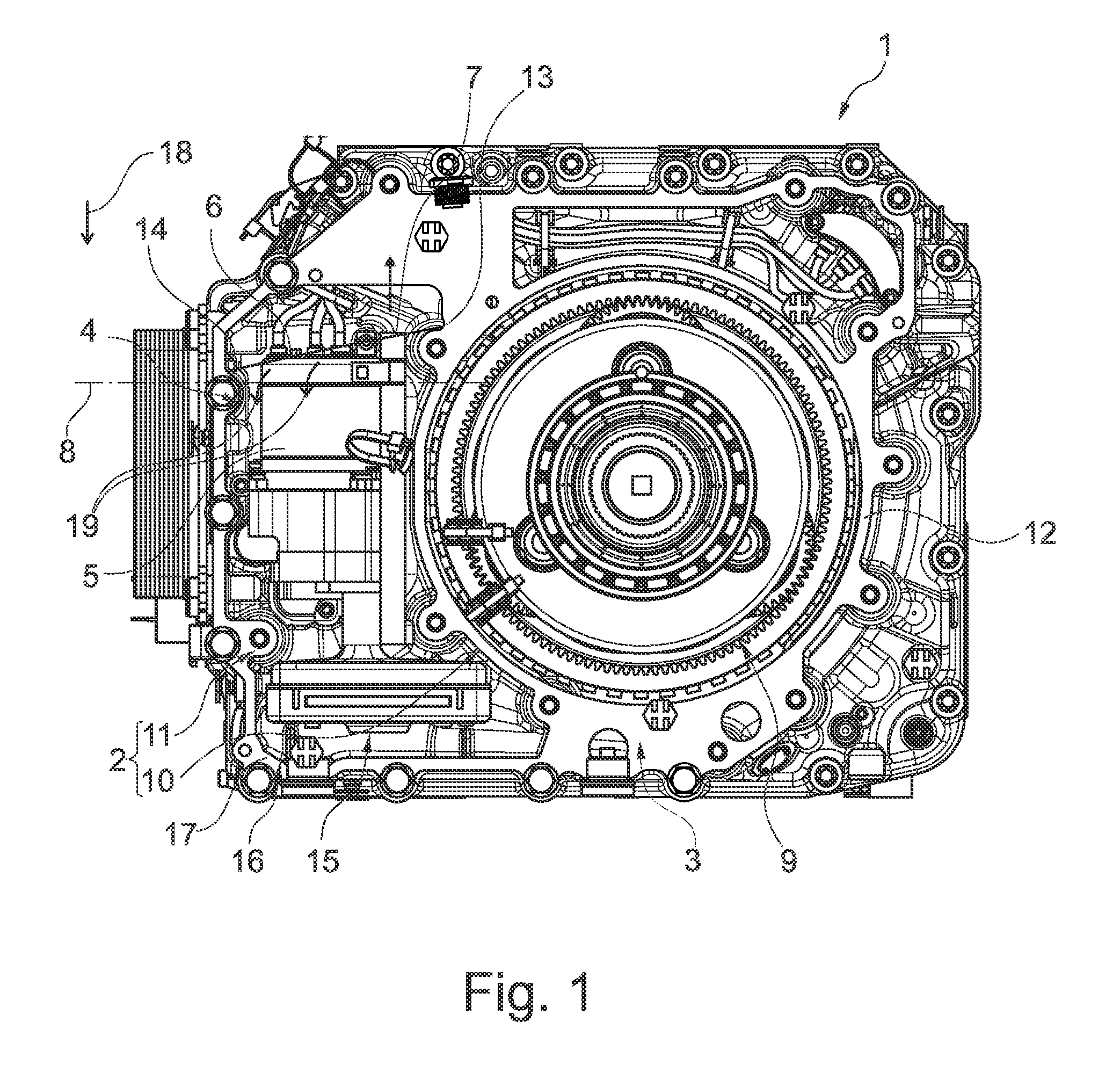

Die Erfindung betrifft eine elektrische Antriebseinheit (1 ) für ein Kraftfahrzeug, mit einem Gehäuse (2) aufweisend einen Ansaugbereich (3) und einen im Betrieb im Vergleich zu dem Ansaugbereich (3) mit einem höheren maximalen Hydraulikmittelpegel ausgestatteten Reservoirbereich (4), wobei der Reservoirbereich (4) in einer beabsichtigten Einbaulage im Gravitationsfeld betrachtet größtenteils oder vollständig oberhalb des Ansaugbereiches (3) angeordnet ist, wobei ferner eine Pumpe (5) vorhanden ist, die im Betrieb zur Beförderung von Hydraulikmittel von dem Ansaugbereich (3), über den maximalen Hydraulikmittelpegel hinaus, in den Reservoirbereich (4) eingesetzt ist, und ein Lochleitblech (6) derart unterhalb eines Hydraulikmittelauslasses (7) der Pumpe (5) und oberhalb des maximalen Hydraulikmittelpegels geneigt zu einer Horizontalebene (8) eingesetzt ist, dass ein aus dem Hydraulikmittelauslass (7) abfließendes Hydraulikmittel dieses Lochleitblech (6) passiert.[English]
