IP-Coster | WO2024240304 | STATOR MIT EINEM ABSTÜTZSTEG ZWISCHEN STATORZAHN UND ZUGEHÖRIGER WICKLUNG UND AXIALFLUSSMASCHINE

Country	Stages	Total
China	Filing	938
EPO	Filing, Examination	4668
Japan	Filing	530
South Korea	Filing	575
USA	Filing, Examination	2635

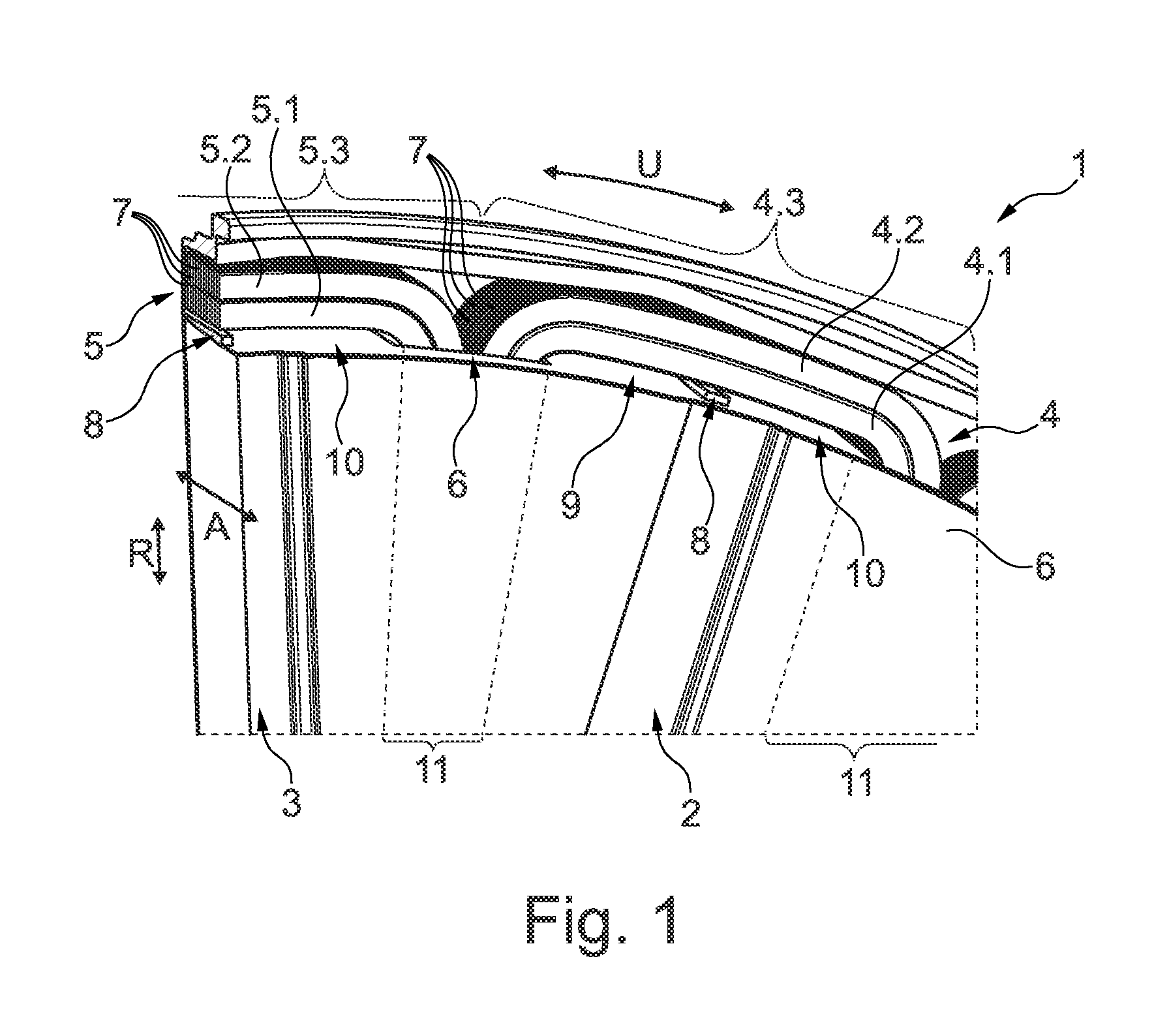

Abstract[German] Die Erfindung betrifft einen Stator (1) mit einer Vielzahl von jeweils zueinander benachbarten Statorzähnen (2, 3), wobei zumindest ein Statorzahn (2, 3) vollumfänglich von einer Wicklung (4, 5) umwickelt ist und die Wicklung (4, 5) zumindest eine innere Wicklungslage (4.1, 5.1), die den Statorzahn (2, 3) direkt umgibt, aufweist und wobei die Wicklung (4, 5) eine Vielzahl von in Längsrichtung des Statorzahns (2, 3) betrachtet nebeneinander angeordneten Windungen (7, 8) aufweist. Dabei ist ein äußerer Wicklungskopf (4.3, 5.3), der ein Abschnitt der Wicklung (4, 5) ist und sich entlang eines radial äußeren Randes des Statorzahns (2, 3) in Umfangsrichtung (U) erstreckt, mittels zumindest einem sich in Längsrichtung des Statorzahns (2, 3) erstreckenden Abstützsteg (8) am radial äußeren Rand des Statorzahns (2, 3) abgestützt. Weiterhin betrifft die Erfindung eine Axialflussmaschine mit zwei derartigen Statoren (1).[English] The invention relates to a stator (1) comprising a plurality of stator teeth (2, 3) which adjoin one another. A coil (4, 5) is wound over the entire circumference of at least one stator tooth (2, 3), and the coil (4, 5) has at least one inner coil layer (4.1, 5.1) which directly surrounds the stator tooth (2, 3). The coil (4, 5) has a plurality of windings (7, 8) which are arranged adjacently to one another when viewed in the longitudinal direction of the stator tooth (2, 3). An outer coil head (4.3, 5.3) which is part of the coil (4, 5) and extends along the radially outer edge of the stator tooth (2, 3) in the circumferential direction (U) is supported against the radially outer edge of the stator tooth (2, 3) by means of at least one support web (8) which extends in the longitudinal direction of the stator tooth (2, 3). The invention additionally relates to an axial flux machine comprising two such stators (1).[French] L'invention concerne un stator (1) comprenant une pluralité de dents de stator (2, 3) qui sont adjacentes les unes aux autres. Une bobine (4, 5) est enroulée sur toute la circonférence d'au moins une dent de stator (2, 3), et la bobine (4, 5) présente au moins une couche de bobine interne (4.1, 5.1) qui entoure directement la dent de stator (2, 3). La bobine (4, 5) comporte une pluralité d'enroulements (7, 8) qui sont agencés à côté les uns aux autres lorsqu'ils sont vus dans la direction longitudinale de la dent de stator (2, 3). Une tête de bobine externe (4.3, 5.3) qui fait partie de la bobine (4, 5) et s'étend le long du bord radialement externe de la dent de stator (2, 3) dans la direction circonférentielle (U), est supportée contre le bord radialement externe de la dent de stator (2, 3) au moyen d'au moins une bande de support (8) qui s'étend dans la direction longitudinale de la dent de stator (2, 3). L'invention concerne en outre une machine à flux axial comprenant deux stators (1) de ce type.

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
International Search Report is established	*
International Searching Authority	EPO *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Translation

WO2024240304 - STATOR MIT EINEM ABSTÜTZSTEG ZWISCHEN STATORZAHN UND ZUGEHÖRIGER WICKLUNG UND AXIALFLUSSMASCHINE

Quotation for National Phase entry
