WO2024240303 - STATOR MIT EINEM EINE WICKLUNG EINES STATORZAHNS UMSPANNENDEM FIXIERELEMENT UND AXIALFLUSSMASCHINE
National phase entry is expected:
Publication Number
WO/2024/240303
Publication Date
28.11.2024
International Application No.
PCT/DE2024/100441
International Filing Date
14.05.2024
Title **
[German]
STATOR MIT EINEM EINE WICKLUNG EINES STATORZAHNS UMSPANNENDEM FIXIERELEMENT UND AXIALFLUSSMASCHINE
[English]
STATOR WITH A FIXING ELEMENT WHICH SURROUNDS A COIL OF A STATOR TOOTH, AND AXIAL FLUX MACHINE
[French]
STATOR À ÉLÉMENT DE FIXATION ENTOURANT UN ENROULEMENT D'UNE DENT DE STATOR ET MACHINE À FLUX AXIAL
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
WITT, Holger
An der Kiesgrube 5
77815 Bühl, DE
REIMNITZ, Dirk
Hospital-Picaud-Straße 10
77815 Bühl, DE
Priority Data
102023113748.4
25.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 938 | |
| EPO | Filing, Examination | 4655 | |
| Japan | Filing | 532 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9335 USD
Abstract[German]

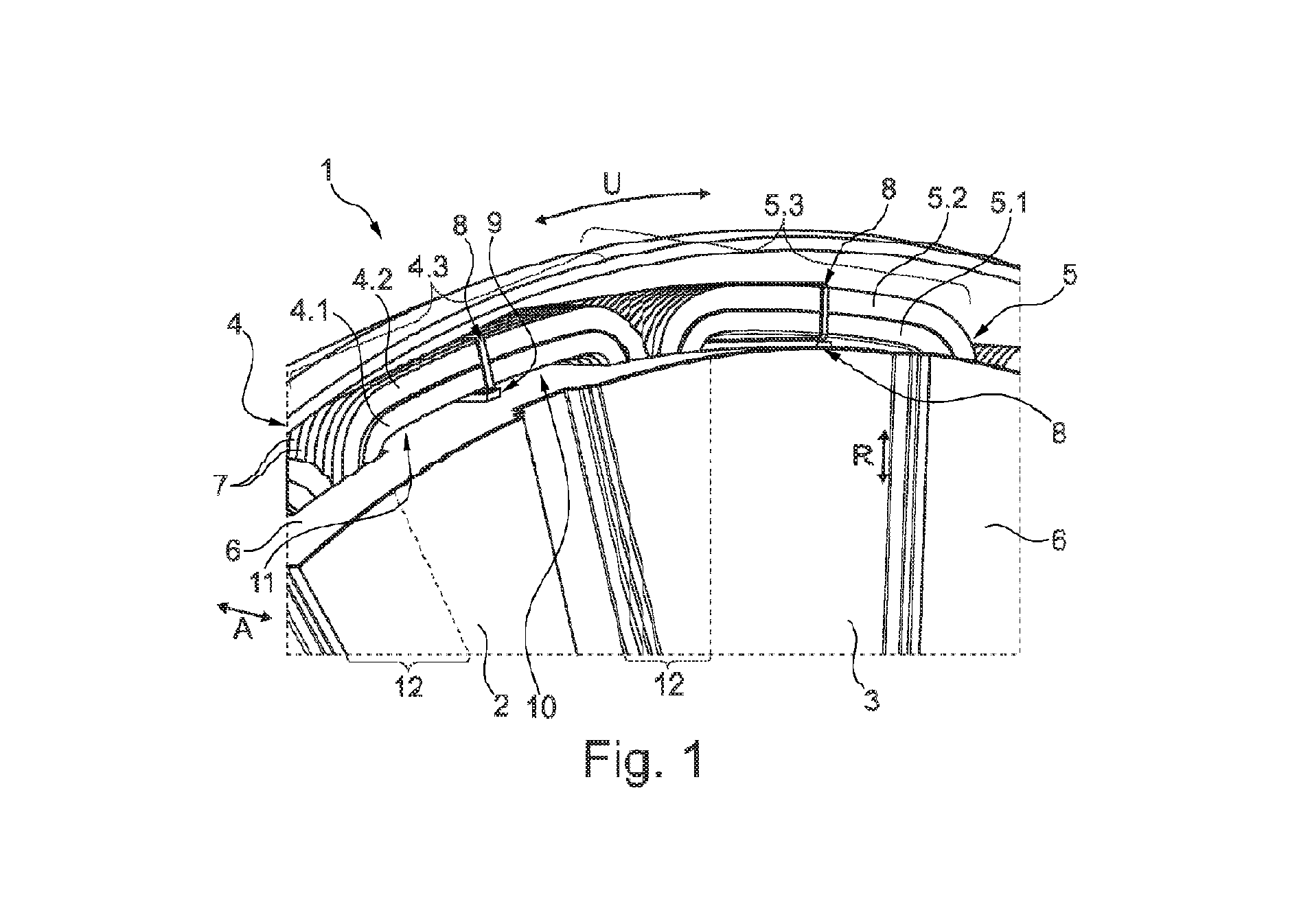

Die Erfindung betrifft einen Stator (1 ) mit einer Vielzahl von jeweils zueinander benachbarten Statorzähnen (2, 3), wobei zumindest ein Statorzahn (2, 3) vollumfänglich von einer Wicklung (4, 5) umwickelt ist und die Wicklung (4, 5) zumindest eine innere Wicklungslage (4.1, 5.1 ) aufweist, die in unmittelbarer Nähe zu dem Statorzahn (2, 3) angeordnet ist oder den Statorzahn (2, 3) direkt umgibt, und wobei die Wicklung (4, 5) eine Vielzahl von in Längsrichtung des Statorzahns (2, 3) betrachtet nebeneinander angeordneten Windungen (7, 8) aufweist. Dabei ist zumindest ein Teil der Windungen (7) der Wicklung (4, 5) im Bereich eines äußeren Wicklungskopfes (4.3, 5.3), der ein Abschnitt der Wicklung (4, 5) ist und sich entlang eines radial äußeren Randes des Statorzahns (2, 3) in Umfangsrichtung (U) erstreckt, und/oder im Bereich eines inneren Wicklungskopfes (4.4, 5.4), der ein Abschnitt der Wicklung (4, 5) ist und sich entlang eines radial inneren Randes des Statorzahns (2, 3), der dem radial äußeren Rand des Statorzahns (2, 3) gegenüberliegt, in Umfangsrichtung (U) erstreckt, zumindest abschnittsweise von einem Fixierelement (8) umspannt. Weiterhin betrifft die Erfindung eine Axialflussmaschine mit zwei derartigen Statoren (1).[English]
The invention relates to a stator (1) comprising a plurality of stator teeth (2, 3) which adjoin one another. A coil (4, 5) is wound over the entire circumference of at least one stator tooth (2, 3), and the coil (4, 5) has at least one inner coil layer (4.1, 5.1) which is arranged in the direct vicinity of the stator tooth (2, 3) or directly surrounds the stator tooth (2, 3). The coil (4, 5) has a plurality of windings (7, 8) which are arranged adjacently to one another when viewed in the longitudinal direction of the stator tooth (2, 3). At least some of the windings (7) of the coil (4, 5) are at least partly surrounded by a fixing element (8) in the region of an outer coil head (4.3, 5.3), which is part of the coil (4, 5) and extends along the radially outer edge of the stator tooth (2, 3) in the circumferential direction (U), and/or in the region of an inner coil head (4.4, 5.4), which is part of the coil (4, 5) and extends along the radially inner edge of the stator tooth (2, 3) in the circumferential direction (U), said radially inner edge lying opposite the radially outer edge of the stator tooth (2, 3). The invention additionally relates to an axial flux machine comprising two such stators (1).[French]
L'invention concerne un stator (1) comportant une pluralité de dents de stator (2, 3) situées chacune à proximité les unes des autres, au moins une dent de stator (2, 3) étant entourée sur toute sa périphérie par un enroulement (4, 5) et l'enroulement (4, 5) présentant au moins une couche d'enroulement intérieure (4.1, 5.1) qui est agencée à proximité immédiate de la dent de stator (2, 3) ou qui entoure directement la dent de stator (2, 3), et l'enroulement (4, 5) présentant une pluralité de spires (7, 8) disposées les unes à côté des autres, vues dans la direction longitudinale de la dent de stator (2, 3). Selon l’invention, au moins une partie des spires (7) de l'enroulement (4, 5) est entourée au moins par endroits par un élément de fixation (8), dans la zone d'une tête d'enroulement extérieure (4.3, 5.3) qui constitue une partie de l'enroulement (4, 5) et qui s'étend le long d'un bord radialement extérieur de la dent de stator (2, 3) dans la direction circonférentielle (U), et/ou dans la zone d'une tête d'enroulement intérieure (4.4, 5.4) qui constitue une partie de l'enroulement (4, 5) et qui s'étend le long d'un bord radialement intérieur de la dent de stator (2, 3) situé à l’opposé du bord radialement extérieur de la dent de stator (2, 3) dans la direction circonférentielle (U). L'invention concerne en outre une machine à flux axial comportant deux stators (1) de ce type.
