WO2024255947 - SENSOREINRICHTUNG FÜR EINE ELEKTRISCHE ACHSANTRIEBSVORRICHTUNG UND ELEKTRISCHE ACHSANTRIEBSVORRICHTUNG FÜR EIN KRAFTFAHRZEUG
National phase entry:
Publication Number
WO/2024/255947
Publication Date
19.12.2024
International Application No.
PCT/DE2024/100424
International Filing Date
13.05.2024
Title **
[German]
SENSOREINRICHTUNG FÜR EINE ELEKTRISCHE ACHSANTRIEBSVORRICHTUNG UND ELEKTRISCHE ACHSANTRIEBSVORRICHTUNG FÜR EIN KRAFTFAHRZEUG
[English]
SENSOR DEVICE FOR AN ELECTRIC AXLE DRIVE APPARATUS, AND ELECTRIC AXLE DRIVE APPARATUS FOR A MOTOR VEHICLE
[French]
DISPOSITIF DE CAPTEUR POUR UN APPAREIL D'ENTRAÎNEMENT D'ESSIEU ÉLECTRIQUE, ET APPAREIL D'ENTRAÎNEMENT D'ESSIEU ÉLECTRIQUE POUR UN VÉHICULE AUTOMOBILE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
KÖPFLER, Sebastian
c/o Schaeffler Technologies AG & Co. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Priority Data
102023115249.1
12.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 961 | |
| EPO | Filing, Examination | 4575 | |
| Japan | Filing | 587 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9407 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

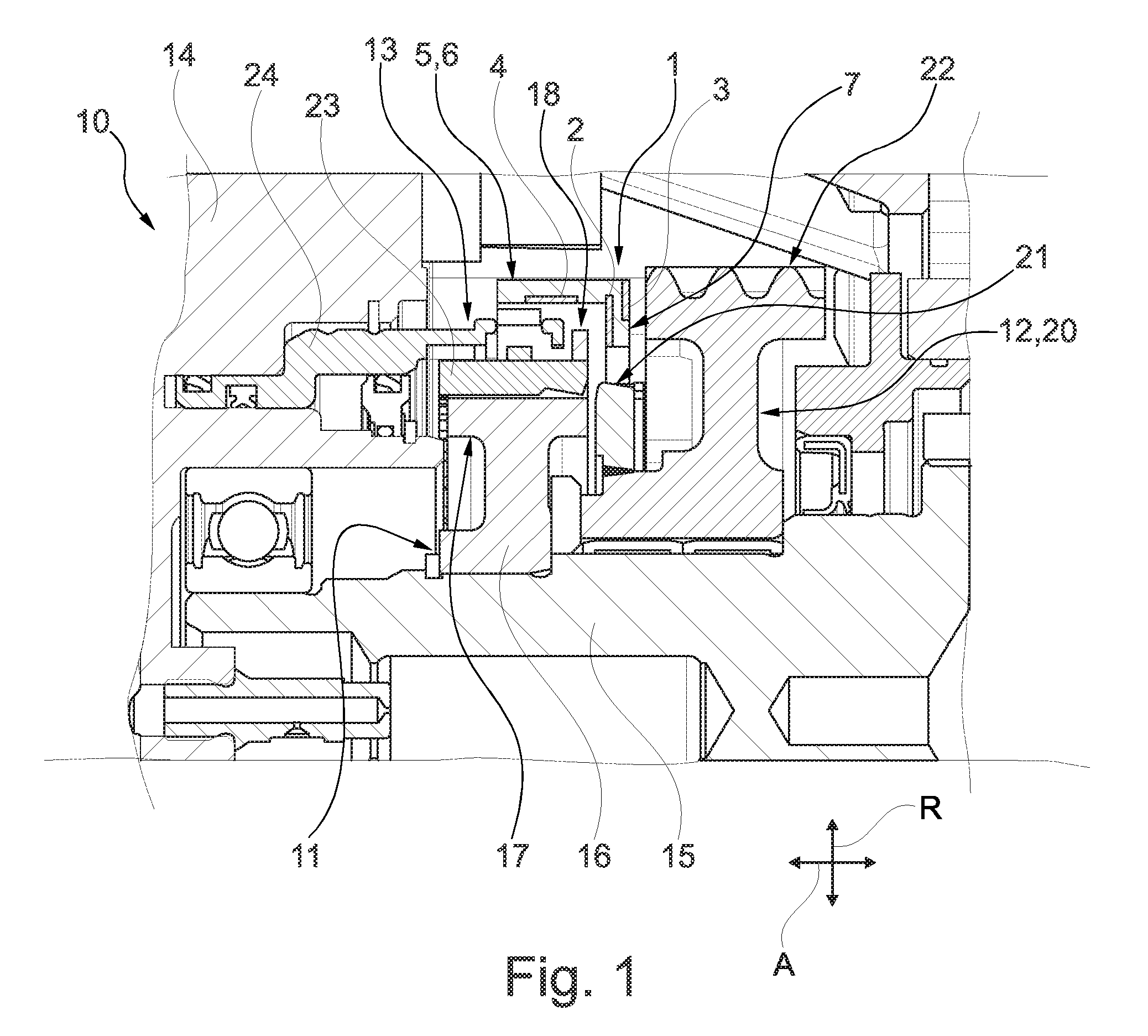

Die Erfindung betrifft eine Sensoreinrichtung (1) für eine elektrische Achsantriebsvorrichtung (10) aufweisend: - eine erste Sensoreinheit (2) zur Erfassung einer Drehzahl und Lageposition einer Antriebseinrichtung (11) einer elektrischen Achsantriebsvorrichtung (10), - eine zweite Sensoreinheit (3) zur Erfassung einer Drehzahl und Lageposition einer Abtriebseinrichtung (12) einer elektrischen Achsantriebsvorrichtung (10), - wobei die Sensoreinrichtung (1) als eine integrale Baugruppe ausgebildet ist, sodass die Sensoreinheiten (2, 3, 4) als gemeinsames Ganzes in einem Gehäuse (14) einer elektrischen Achsantriebsvorrichtung (10) anbringbar ist. Ferner betrifft die Erfindung eine elektrische Achsantriebsvorrichtung (10) für ein Kraftfahrzeug mit einer Sensoreinrichtung (1).[English]
The invention relates to a sensor device (1) for an electric axle drive apparatus (10), said sensor device comprising: - a first sensor unit (2) for detecting a rotational speed and position of a drive device (11) of an electric axle drive apparatus (10), - a second sensor unit (3) for detecting a rotational speed and position of an output device (12) of an electric axle drive apparatus (10), - wherein the sensor device (1) is designed as an integral assembly such that the sensor units (2, 3, 4) can be installed as a single unit in a housing (14) of an electric axle drive apparatus (10). The invention also relates to an electric axle drive apparatus (10) for a motor vehicle comprising a sensor device (1).[French]
L'invention concerne un dispositif de capteur (1) pour un appareil d'entraînement d'essieu électrique (10), ledit dispositif de capteur comprenant : - une première unité de capteur (2) servant à détecter une vitesse de rotation et une position d'un dispositif d'entraînement (11) d'un appareil d'entraînement d'essieu électrique (10), - une seconde unité de capteur (3) servant à détecter une vitesse de rotation et une position d'un dispositif de sortie (12) d'un appareil d'entraînement d'essieu électrique (10), - le dispositif de capteur (1) étant conçu sous la forme d'un ensemble intégré de sorte que les unités de capteur (2, 3, 4) peuvent être installées en tant qu'unité unique dans un logement (14) d'un appareil d'entraînement d'essieu électrique (10). L'invention concerne également un appareil d'entraînement d'essieu électrique (10) pour un véhicule automobile comprenant un dispositif de capteur (1).
