WO2024255946 - HYDRODYNAMISCHES ODER HYDROSTATISCHES GLEITLAGER, VERFAHREN ZUR EINSTELLUNG EINES LAGERSPIELS AN EINEM HYDRODYNAMISCHEN ODER HYDROSTATISCHEN GLEITLAGER UND WINDKRAFTANLAGE
National phase entry is expected:
Publication Number
WO/2024/255946
Publication Date
19.12.2024
International Application No.
PCT/DE2024/100412
International Filing Date
06.05.2024
Title **
[German]
HYDRODYNAMISCHES ODER HYDROSTATISCHES GLEITLAGER, VERFAHREN ZUR EINSTELLUNG EINES LAGERSPIELS AN EINEM HYDRODYNAMISCHEN ODER HYDROSTATISCHEN GLEITLAGER UND WINDKRAFTANLAGE
[English]
HYDRODYNAMIC OR HYDROSTATIC SLIDING BEARING, METHOD FOR SETTING A BEARING PLAY ON A HYDRODYNAMIC OR HYDROSTATIC SLIDING BEARING AND WIND TURBINE
[French]
PALIER LISSE HYDRODYNAMIQUE OU HYDROSTATIQUE, PROCÉDÉ DE RÉGLAGE D'UN JEU DE PALIER SUR UN PALIER LISSE HYDRODYNAMIQUE OU HYDROSTATIQUE, ET ÉOLIENNE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
JUNGWIRTH, Martin
Weidenstraße 11
97440 Werneck, DE
HAUER, Franz
Gottlieb-Geiss-Weg 36
90455 Nürnberg, DE
HENTSCHKE, Christoph
Herbert-Hisel-Weg
90471 Nürnberg, DE
Priority Data
102023115435.4
14.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 976 | |
| EPO | Filing, Examination | 4687 | |
| Japan | Filing | 533 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9406 USD
Abstract[German]

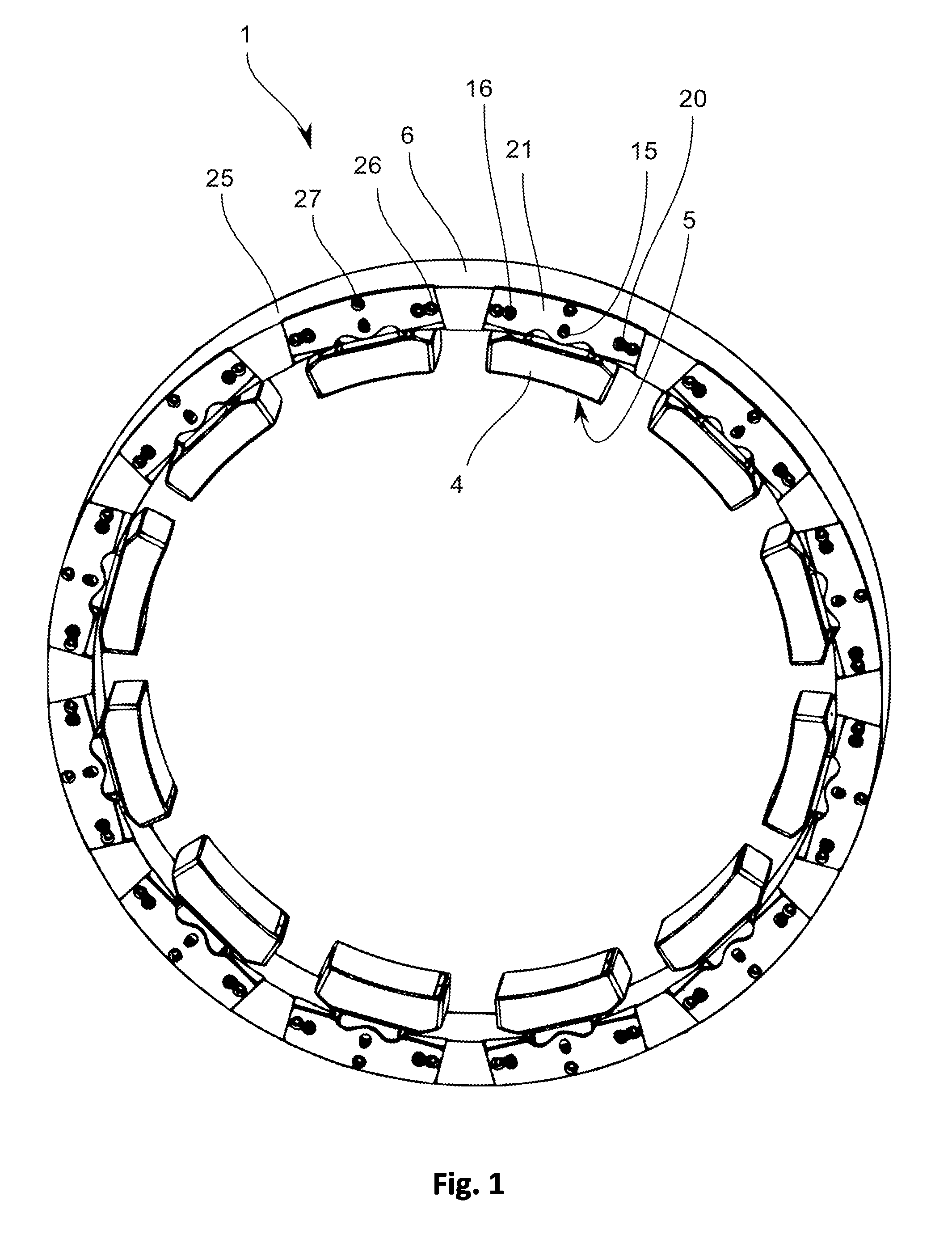

Die Erfindung betrifft ein hydrodynamisches oder hydrostatisches Gleitlager (1) zur drehbaren Lagerung einer Welle (3), insbesondere in einer Windkraftanlage (2), mit wenigstens einem ersten Gleitelement (4) mit einer ersten Gleitfläche (5), welches an einer Anbindungsstruktur (6) radial und/oder axial versetzbar angeordnet ist, wobei an dem wenigstens ersten Gleitelement (4) ein erster Rampenabschnitt (7) und an der Anbindungsstruktur (6) ein korrespondierender zweiter Rampenabschnitt (8) so ausgebildet sind, dass ein axialer Versatz des Gleitelements (4) gegenüber der Anbindungsstruktur (6) einen radialen Versatz des Gleitelements (4) bewirkt und/oder umgekehrt, so dass das Lagerspiel des Gleitelements (4) gegenüber der Welle (3) einstellbar ist, wobei das wenigstens erste Gleitelement (4) mittels wenigstens eines gegenüber der Anbindungsstruktur (6) versetzbaren Klemmelements (9) gegenüber der Anbindungsstruktur (6) verspannt gehalten ist.[English]
The invention relates to a hydrodynamic or hydrostatic sliding bearing (1) for rotatably supporting a shaft (3), in particular in a wind turbine (2), comprising at least one first sliding element (4) which has a first sliding surface (5) and is arranged on a connection structure (6) in a radially and/or axially displaceable manner, wherein a first ramp portion (7) on the at least first sliding element (4) and a corresponding second ramp portion (8) on the connection structure (6) are designed such that an axial offset of the sliding element (4) with respect to the connection structure (6) causes a radial offset of the sliding element (4), and/or vice versa, such that the bearing play of the sliding element (4) with respect to the shaft (3) can be adjusted, wherein the at least first sliding element (4) is braced against the connection structure (6) by means of at least one clamping element (9) which can be displaced with respect to the connection structure (6).[French]
La présente invention concerne un palier lisse hydrodynamique ou hydrostatique (1) destiné à supporter en rotation un arbre (3), en particulier dans une éolienne (2), comprenant au moins un premier élément coulissant (4) qui présente une première surface de coulissement (5) et est disposé sur une structure de raccordement (6) de manière à pouvoir se déplacer radialement et/ou axialement, une première partie rampe (7) sur ledit premier élément coulissant (4) et une seconde partie rampe correspondante (8) sur la structure de raccordement (6) étant conçues de telle sorte qu'un décalage axial de l'élément coulissant (4) par rapport à la structure de raccordement (6) provoque un décalage radial de l'élément coulissant (4), et/ou vice versa, de telle sorte que le jeu de palier de l'élément coulissant (4) par rapport à l'arbre (3) peut être ajusté, ledit premier élément coulissant (4) étant serré contre la structure de raccordement (6) au moyen d'au moins un élément de serrage (9) qui peut être déplacé par rapport à la structure de raccordement (6).
