WO2024240290 - STATOR MIT KÜHLKANAL UND AXIALFLUSSMASCHINE
National phase entry is expected:
Publication Number
WO/2024/240290
Publication Date
28.11.2024
International Application No.
PCT/DE2024/100397
International Filing Date
02.05.2024
Title **
[German]
STATOR MIT KÜHLKANAL UND AXIALFLUSSMASCHINE
[English]
STATOR WITH COOLING CHANNEL, AND AXIAL FLUX MACHINE
[French]
STATOR À CANAL DE REFROIDISSEMENT ET MACHINE À FLUX AXIAL
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
WITT, Holger
An der Kiesgrube 5
77815 Bühl, DE
KUHL, Dennis
Am Bach 5
77815 Bühl, DE
Priority Data
102023113749.2
25.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 969 | |
| EPO | Filing, Examination | 4747 | |
| Japan | Filing | 529 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9455 USD
Abstract[German]

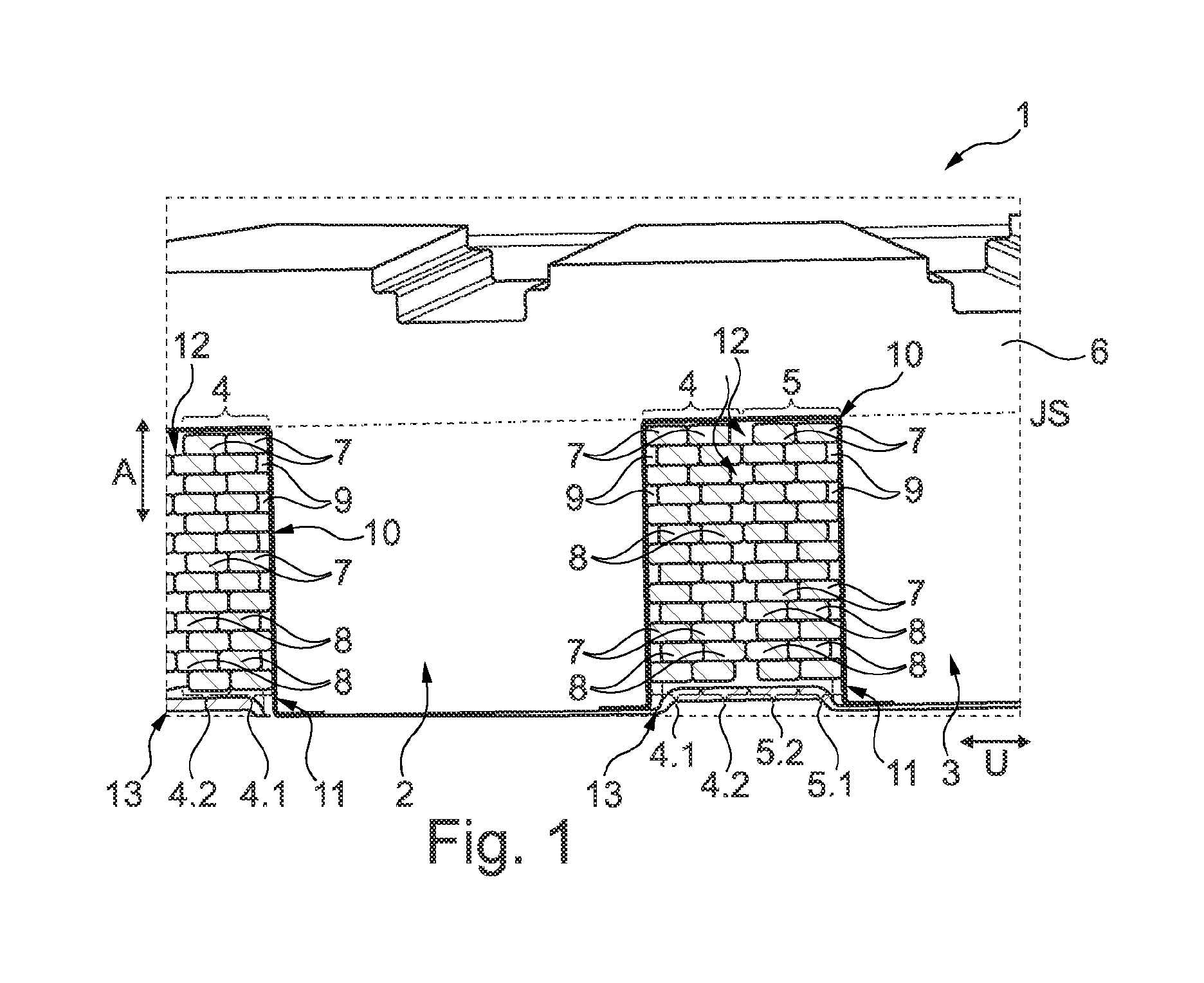

Die Erfindung betrifft einen Stator (1) mit einer Vielzahl von jeweils zueinander benachbarten Statorzähnen (2, 3), wobei zumindest ein Statorzahn (2, 3) vollumfänglich von einer Wicklung (4, 5) umwickelt ist und die Wicklung (4, 5) zumindest eine innere Wicklungslage (4.1, 5.1) aufweist, die in unmittelbarer Nähe zu dem Statorzahn (2, 3) angeordnet ist oder den Statorzahn (2, 3) direkt umgibt, und wobei die Wicklung (4, 5) eine Vielzahl von in Längsrichtung des Statorzahns (2, 3) betrachtet nebeneinander angeordneten Windungen (7, 8) aufweist. Dabei sind die Windungen (7, 8) der Wicklung (4, 5) eines Statorzahnes (2, 3) jeweils in erste Windungen (7) und in zweite Windungen (8) unterteilt, wobei die ersten Windungen (7) der Wicklung (4, 5) relativ zum zugehörigen Statorzahn (2, 3) hohlraumfrei oder näher an dem zugehörigen Statorzahn (2, 3) als die zweiten Windungen (8) angeordnet sind und zwischen den zweiten Windungen (8) der Wicklung (4, 5) und dem zugehörigen Statorzahn (2, 3) jeweils ein Statorzahn-Wicklungs-Kühlmittelkanal ausgebildet ist Weiterhin betrifft die Erfindung eine Axialflussmaschine mit zwei derartigen Statoren (1).[English]
The invention relates to a stator (1) comprising a plurality of stator teeth (2, 3) which adjoin one another. A coil (4, 5) is wound over the entire circumference of at least one stator tooth (2, 3), and the coil (4, 5) has at least one inner coil layer (4.1, 5.1) which is arranged in the direct vicinity of the stator tooth (2, 3) or directly surrounds the stator tooth (2, 3). The coil (4, 5) has a plurality of windings (7, 8) which are arranged adjacently to one another when viewed in the longitudinal direction of the stator tooth (2, 3). The windings (7, 8) of the coil (4, 5) of each stator tooth (2, 3) are divided into first windings (7) and second windings (8). The first windings (7) of the coil (4, 5) are free of a cavity relative to the corresponding stator tooth (2, 3) or are arranged closer to the corresponding stator tooth (2, 3) than the second windings (8), and a respective stator tooth coil coolant channel is formed between the second windings (8) of the coil (4, 5) and the corresponding stator tooth (2, 3). The invention additionally relates to an axial flux machine comprising two such stators (1).[French]
L'invention concerne un stator (1) comportant une pluralité de dents de stator (2, 3) situées dans chaque cas les unes à coté des autres, au moins une dent de stator (2, 3) étant entourée sur toute sa périphérie par un enroulement (4, 5) et l'enroulement (4, 5) présentant au moins une couche d'enroulement intérieure (4.1, 5,1) qui est disposée à proximité immédiate de la dent de stator (2, 3) ou qui entoure directement la dent de stator (2, 3), et l'enroulement (4, 5) présentant une pluralité de spires (7, 8) disposées les unes à côté des autres, vues dans la direction longitudinale de la dent de stator (2, 3). Selon l’invention, les spires (7, 8) de l'enroulement (4, 5) d'une dent de stator (2, 3) sont divisées dans chaque cas en premières spires (7) et en secondes spires (8), les premières spires (7) de l'enroulement (4, 5) étant disposées sans espace vide ou davantage à proximité de la dent de stator (2, 3) associée que les secondes spires (8) et un canal d’agent réfrigérant d’enroulement de dent de stator étant formé dans chaque cas entre les secondes spires (8) de l'enroulement (4, 5) et la dent de stator (2, 3) associée. L'invention concerne en outre une machine à flux axial comportant deux stators (1) de ce type.
