WO2024230877 - PARKSPERRVORRICHTUNG MIT EINEM FEDERFÜHRUNGSMITTEL
National phase entry is expected:
Publication Number
WO/2024/230877
Publication Date
14.11.2024
International Application No.
PCT/DE2024/100297
International Filing Date
10.04.2024
Title **
[German]
PARKSPERRVORRICHTUNG MIT EINEM FEDERFÜHRUNGSMITTEL
[English]
PARK LOCK DEVICE HAVING A SPRING-GUIDING MEANS
[French]
DISPOSITIF DE VERROUILLAGE DE STATIONNEMENT COMPRENANT UN MOYEN DE GUIDAGE DE RESSORT
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
SCHWARZ, Uwe
Luise-Kiesselbach-Str. 32
91052 Erlangen, DE
SCHWAB, Ulli
Waldstraße 26a
91189 Rohr, DE
KRÄMER, Klaus
Seemühle 1
91438 Lenkersheim, DE
Priority Data
102023112433.1
11.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 938 | |
| EPO | Filing, Examination | 4655 | |
| Japan | Filing | 532 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9335 USD
Abstract[German]

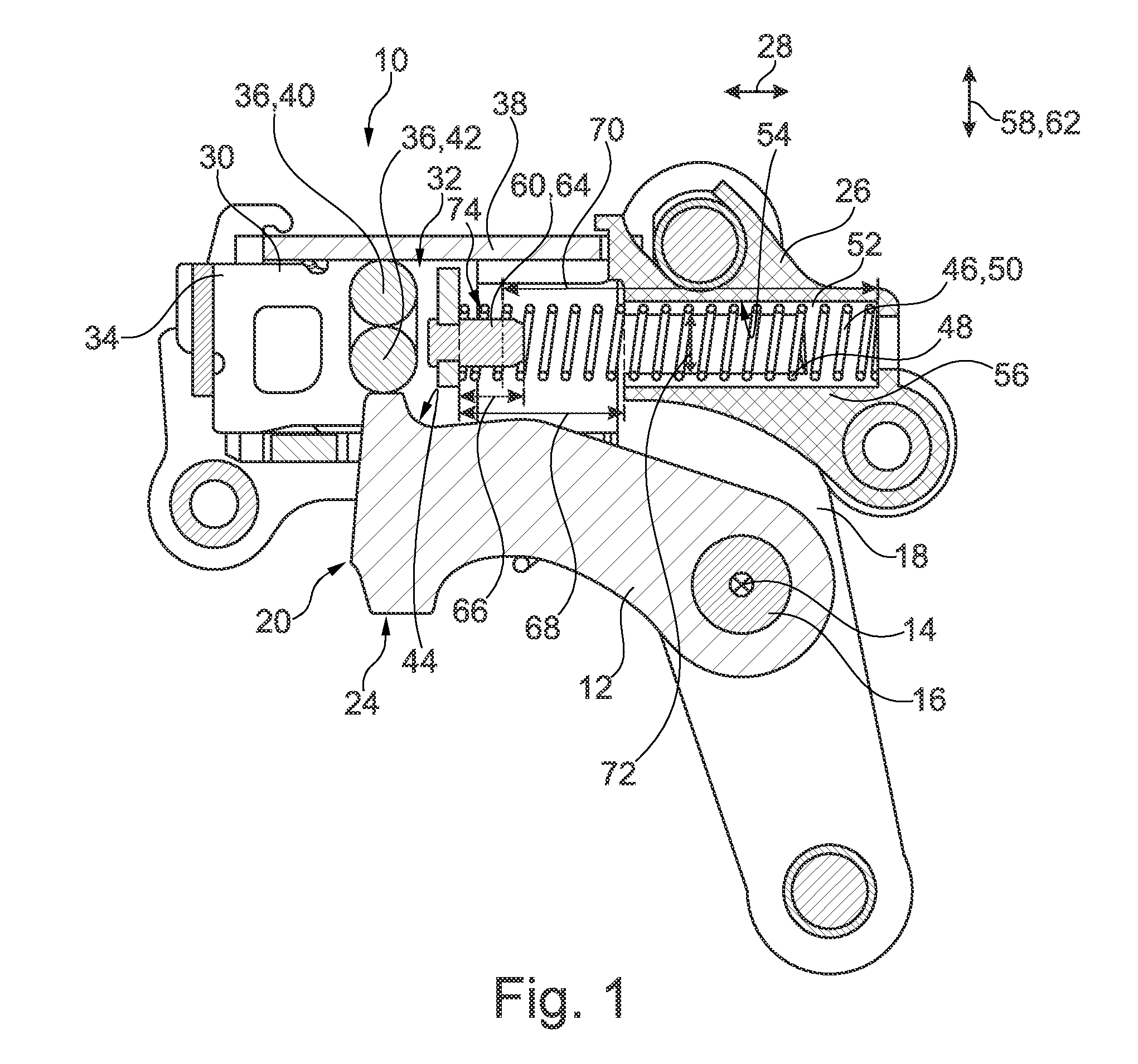

Die Erfindung betrifft eine Parksperrvorrichtung (10) aufweisend eine schwenkbare Sperrklinke (12), die zwischen einer Sperrstellung (20), bei der die Sperrklinke (12) in ein Drehbauteil formschlüssig einrastet und einer Freigabestellung, bei der die Sperrklinke (12) von dem Drehbauteil entkoppelt ist, schwenkbar ist, einen gegenüber einem Trägerelement (26) in axialer Richtung (28) unter Veränderung einer Äxialposition verschiebbaren Schlitten (30), der bei einer ersten Äxialposition (32) die Sperrklinke (12) in die Sperrstellung (20) auslenkt, ein Federelement (46), das einerseits mit dem Trägerelement (26) und andererseits mit dem Schlitten (30) gekoppelt ist und in zumindest einer der Äxialpositionen (32) des Schlittens (30) eine Federkraft auf den Schlitten (30) ausübt, ein Federführungsmittel (60), das das Federelement (46) an dem Schlitten (30) in Bezug auf wenigstens eine zu der axialen Richtung (28) senkrechte Richtung (62) positioniert, wobei eine Axiallänge (66) des Federführungsmittel (60) in axialer Richtung (28) ausgehend von dem Schlitten (30) in Richtung zu dem Trägerelement (26) kleiner als eine minimale Federlänge (70) des Federelements (46) in axialer Richtung (28) ist.[English]
