WO2024193768 - BODENBEARBEITUNGSGERÄT
National phase entry:
Publication Number
WO/2024/193768
Publication Date
26.09.2024
International Application No.
PCT/DE2024/100231
International Filing Date
19.03.2024
Title **
[German]
BODENBEARBEITUNGSGERÄT
[English]
SOIL CULTIVATION DEVICE
[French]
OUTIL DE TRAVAIL DU SOL
Applicants **
LEMKEN GMBH & CO. KG
Weseler Straße 5
46519 Alpen, DE
Inventors
RÖTTGERMANN, Sebastian
Schanzfeld 24
47608 Geldern, DE
ALBRECHT, David
Caspar-Baur-Str. 32
46483 Wesel, DE
HAVERKAMP, Stefan
Schlichtenfelde 3
48346 Ostbevern, DE
Priority Data
102023106997.7
21.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1076 | |
| EPO | Filing, Examination | 4646 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9463 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die vorliegende Erfindung betrifft ein Bodenbearbeitungsgerät (1), insbesondere Kreiselegge (2), umfassend einen Rahmen (3a), an welchem rotierend angetriebene Bodenbearbeitungswerkzeuge (10) sowie eine diesen nachgeordnete Walzeneinheit (14) angeordnet sind, wobei im Bereich zwischen den Bodenbearbeitungswerkzeugen (10) und der Walzeneinheit (14) ein durch eine Äktuatorik (12) höhenverstellbares, im Wesentlichen balkenförmiges Nivellierelement (15) angeordnet ist, wobei an dem Bodenbearbeitungsgerät (1) eine erste, zumindest einen Sensor (25, 26, 27, 30) umfassende, Sensoranordnung (23) angeordnet ist, welche dazu ausgeführt und eingerichtet ist, einen innerhalb der Arbeitsbreite des Bodenbearbeitungsgerätes (1) auftretenden Materialüberschuss zu detektieren, sowie eine zweite, zumindest einen Sensor (29) umfassende, Sensoranordnung (24), welche dazu ausgeführt und eingerichtet ist, ein durch das Bodenbearbeitungsgerät (1) generiertes Arbeitsergebnis zu detektieren, wobei eine dem Bodenbearbeitungsgerät (1) zugeordnete Steuereinheit (21) dazu ausgeführt und eingerichtet ist, die von der ersten Sensoranordnung (23) und der zweiten Sensoranordnung (24) empfangenen Daten auszuwerten und in Abhängigkeit von der Auswertung Steuersignale zur Einstellung der Bodenbearbeitungswerkzeuge (10), des Nivellierelementes (15) und/oder der Walzeneinheit (14) zu generieren.[English]

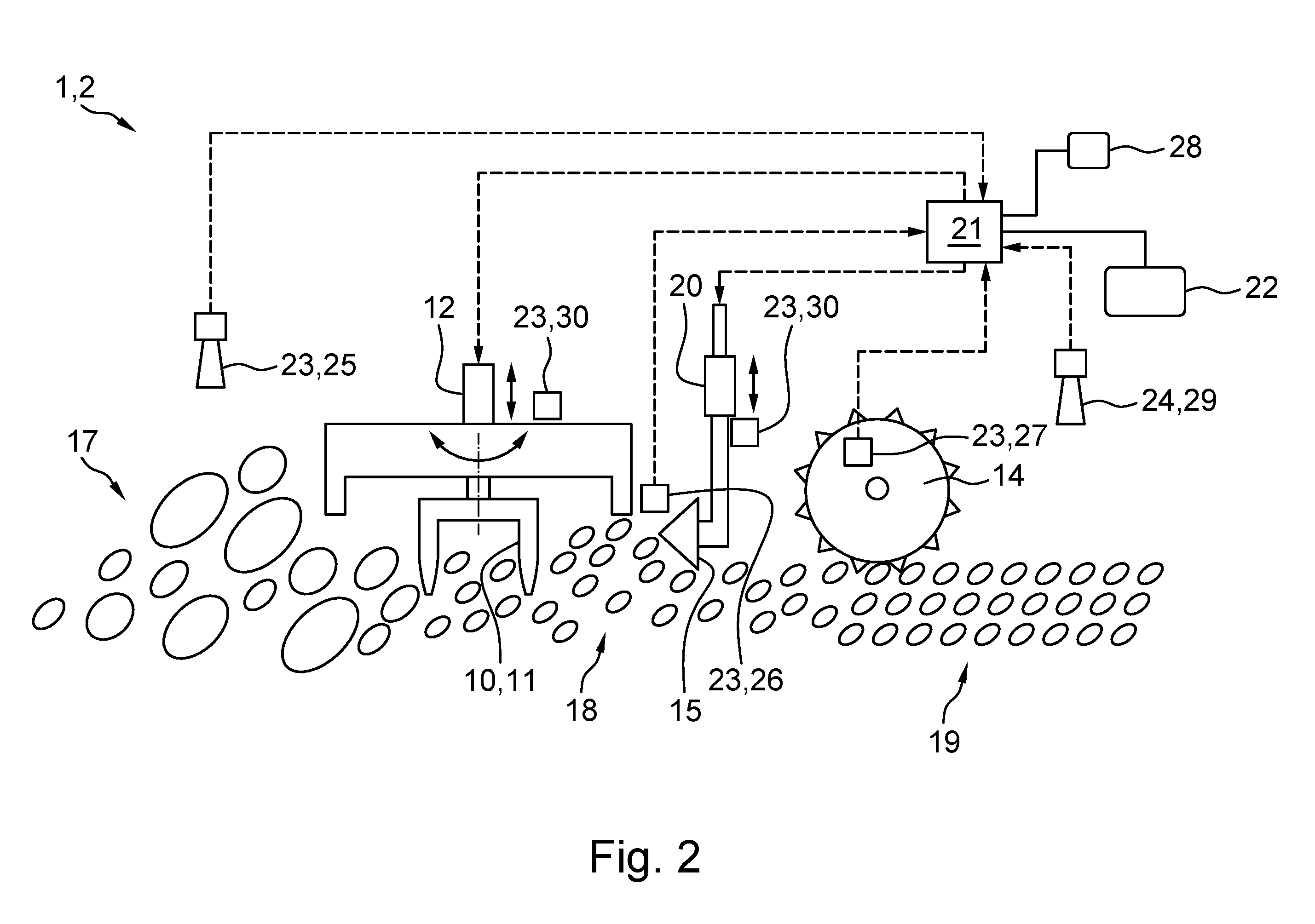

The present invention relates to a soil cultivation device (1), in particular a rotary harrow (2), comprising a frame (3a) on which rotationally driven soil cultivation tools (10) and, downstream thereof, a rolling unit (14) are arranged, wherein a substantially bar-like levelling element (15), the height of which is adjustable by an actuating mechanism (12), is arranged in the region between the soil cultivation tools (10) and the rolling unit (14), wherein, on the soil cultivation device (1), there is arranged a first sensor arrangement (23) comprising at least one sensor (25, 26, 27, 30), which sensor arrangement is designed and configured to detect a material excess occurring within the working width of the soil cultivation device (1), and a second sensor arrangement (24) comprising at least one sensor (29), which sensor arrangement is designed and configured to detect a work result generated by the soil cultivation device (1), wherein a control unit (21) assigned to the soil cultivation device (1) is designed and configured to evaluate the data received from the first sensor arrangement (23) and the second sensor arrangement (24) and, depending on the evaluation, to generate control signals for setting the soil cultivation tools (10), the levelling element (15) and/or the rolling unit (14).[French]
La présente invention concerne un outil de travail du sol (1), en particulier une herse rotative (2), comprenant un cadre (3a) sur lequel sont disposées des pièces travaillantes (10) entraînées en rotation ainsi qu'un rouleau unitaire (14) disposé en aval de ces dernières, un élément de nivellement (15) sensiblement en forme de barre pouvant être réglé en hauteur par un actionneur (12) étant disposé dans la zone située entre les outils de travail du sol (10) et le rouleau unitaire (14),
un premier ensemble de capteurs (23) comportant au moins un capteur (25,26,27, 30) étant disposé sur l'outil de travail du sol (1) et étant réalisé et mis au point pour détecter un excédent de matière dans la largeur de travail de l’outil de travail du sol (1),
ainsi qu'un deuxième ensemble de capteurs (24) comportant au moins un capteur (29), conçu et réalisé pour détecter un résultat de travail généré par l'outil de travail du sol (1),
une unité de commande (21) associée à l'outil de travail du sol (1) étant conçue et réalisée pour évaluer les données reçues par le premier ensemble de capteurs (23) et le deuxième ensemble de capteurs (24) et pour générer, en fonction de l'évaluation, des signaux de commande pour le réglage des pièces travaillantes (10), de l'élément de nivellement (15) et/ou du rouleau unitaire (14).
