WO2024193758 - STELLVORRICHTUNG
National phase entry:
Publication Number
WO/2024/193758
Publication Date
26.09.2024
International Application No.
PCT/DE2024/100218
International Filing Date
18.03.2024
Title **
[German]
STELLVORRICHTUNG
[English]
CONTROL DEVICE
[French]
DISPOSITIF DE COMMANDE
Applicants **
STABILUS GMBH
Wallersheimer Weg 100
56070 Koblenz, Germany, DE
Inventors
EINIG, Christian
Hauptstraße 50
56754 Brohl, DE
KESSLER, Jonathan
Ringstraße 19
56459 Gemünden, DE
NEITZERT, Martin
Panoramablick 14
56317 Urbach, DE
SEIFERT, Rolf-Rüdiger
Finkenschlag 11
56077 Koblenz, DE
Priority Data
102023107080.0
21.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1579 | |
| EPO | Filing, Examination | 6011 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 3085 |
Total: 11781 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft eine Stellvorrichtung (10) für ein relativ zu einer Karosserie eines Fahrzeugs bewegbares Fahrzeugteil, insbesondere eine Fahrzeugtür oder eine Fahrzeugklappe, umfassend: -ein Gehäuse (24) mmiitt einer Schlittenanordnung (26), wobei die Schlittenanordnung (26) mittels einer Antriebseinheit (14) zwischen einer ersten Position und einer zweiten Position überführbar ist, -ein Stellelement (28), welches mittels einer Kugelgelenkverbindung an der Schlittenanordnung (26) befestigt und mit der Karosserie oder einem bewegbaren Fahrzeugteil verbindbar ausgebildet ist, -wobei die Kugelgelenkverbindung einen Kugelbolzen (38) und eine Kugelpfanne (40) zur Aufnahme des Kugelbolzens (38) umfasst, wobei die Kugelpfanne (40) zumindest teilweise in der Schlittenanordnung (26) ausgebildet ist.[English]

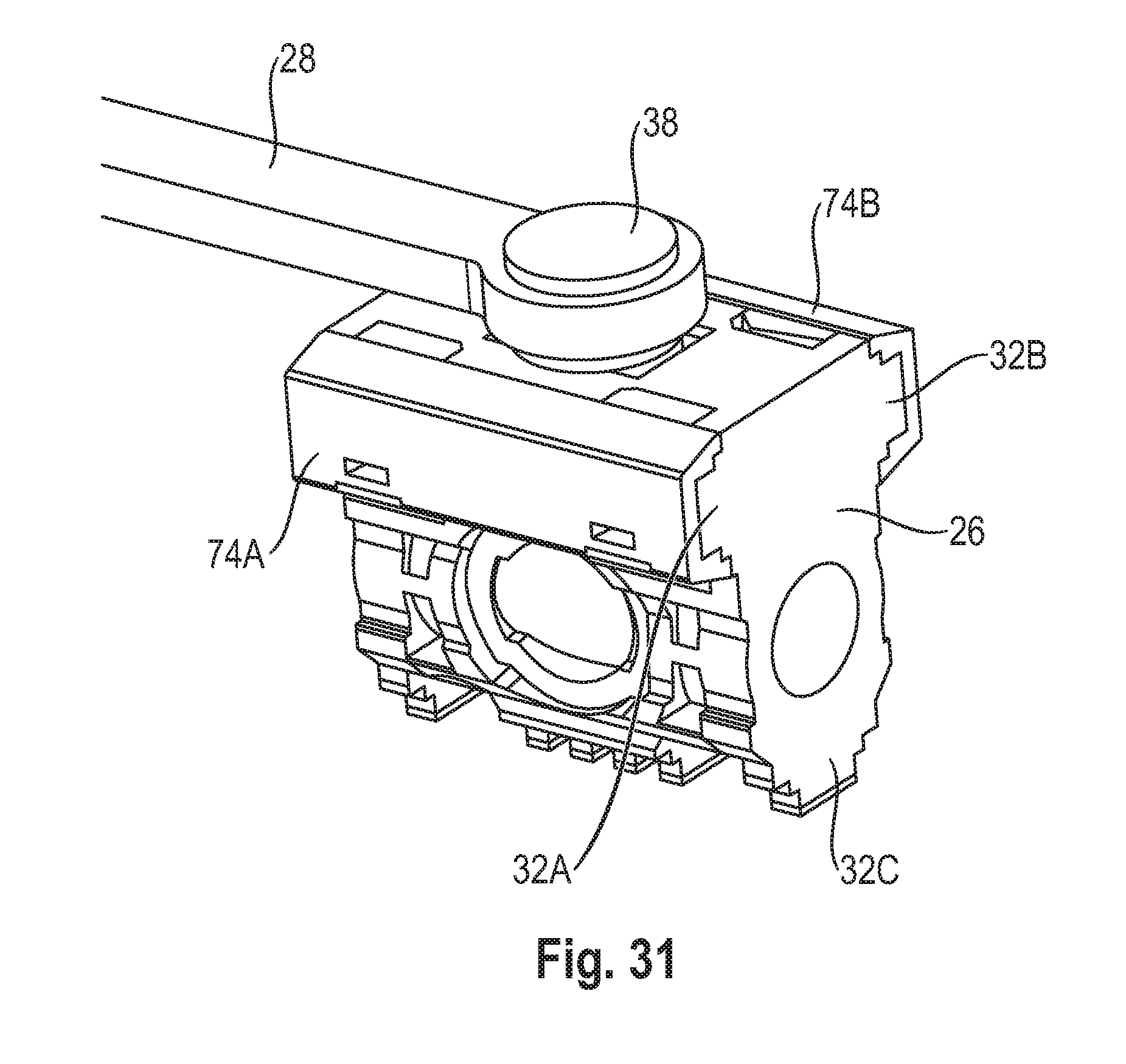

The invention relates to a control device (10) for a vehicle part that can be moved relative to a body of a vehicle, in particular a vehicle door or a vehicle flap, comprising: a housing (24) with a slider arrangement (26), wherein the slider arrangement (26) can be transferred between a first position and a second position by means of a drive unit (14); a control element (28), which is secured to the slider arrangement (26) by means of a ball-and-socket connection and is designed such that it can be connected to the body or a movable vehicle part; wherein the ball-and-socket connection comprises a ball pin (38) and a ball socket (40) for receiving the ball pin (38), wherein the ball socket (40) is formed at least partially in the slider arrangement (26).[French]
L'invention concerne un dispositif de commande (10) pour une pièce de véhicule qui peut être déplacée par rapport à une carrosserie d'un véhicule, en particulier une portière de véhicule ou un volet de véhicule, comprenant : un boîtier (24) avec un agencement coulissant (26), l'agencement coulissant (26) pouvant être transféré entre une première position et une seconde position au moyen d'une unité d'entraînement (14) ; un élément de commande (28) qui est fixé à l'ensemble coulissant (26) au moyen d'une connexion d'articulation sphérique et qui est conçu de telle sorte qu'il peut être relié au corps ou à une partie de véhicule mobile ; la connexion d'articulation sphérique comprenant une broche sphérique (38) et une douille sphérique (40) pour recevoir la broche sphérique (38), la douille sphérique (40) étant formée au moins partiellement dans l'agencement coulissant (26).
