WO2024217618 - KRAFTFAHRZEUG-SCHLOSS
National phase entry:
Publication Number
WO/2024/217618
Publication Date
24.10.2024
International Application No.
PCT/DE2024/100200
International Filing Date
13.03.2024
Title **
[German]
KRAFTFAHRZEUG-SCHLOSS
[English]
MOTOR VEHICLE LOCK
[French]
SERRURE DE VÉHICULE AUTOMOBILE
Applicants **
KIEKERT AKTIENGESELLSCHAFT
Inventors
SCHOLZ, Michael
SCHIFFER, Holger
INAN, Ömer
SZEGENY, Peter
Priority Data
102023110265.6
21.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1893 | |
| EPO | Filing, Examination, Granting | 8741 | |
| Japan | Filing, Examination, Granting | 2055 | |
| South Korea | Filing, Examination, Granting | 1850 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,279
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Gegenstand der Erfindung ist ein Kraftfahrzeug-Schloss, insbesondere Kraftfahrzeug-Türschloss, welches mit einem Gesperre (1, 2) aus im wesentlichen Drehfalle (1 ) und Sperrklinke (2) ausgerüstet ist. Darüber hinaus ist eine mechanische Betätigungshebelkette (3, 6, 7, 8, 9) realisiert. Außerdem ein elektromotorischer Antrieb (4, 5). Das Gesperre (1, 2) kann mittels des elektromotorischen Antriebes (4, 5) sowie der Betätigungshebelkette (3, 6, 7, 8, 9) geöffnet werden. Außerdem sind die Betätigungshebelkette (3, 6, 7, 8, 9) und der elektromotorische Antrieb (4, 5) über ein Koppelelement (10) miteinander verbunden. Erfindungsgemäß entfernt die Betätigungshebelkette (3, 6, 7, 8, 9) bei ihrer Beaufschlagung sowie zumindest einem Reversieren des Antriebes (4, 5) das Koppelelement (10) vom Antrieb (4, 5).[English]

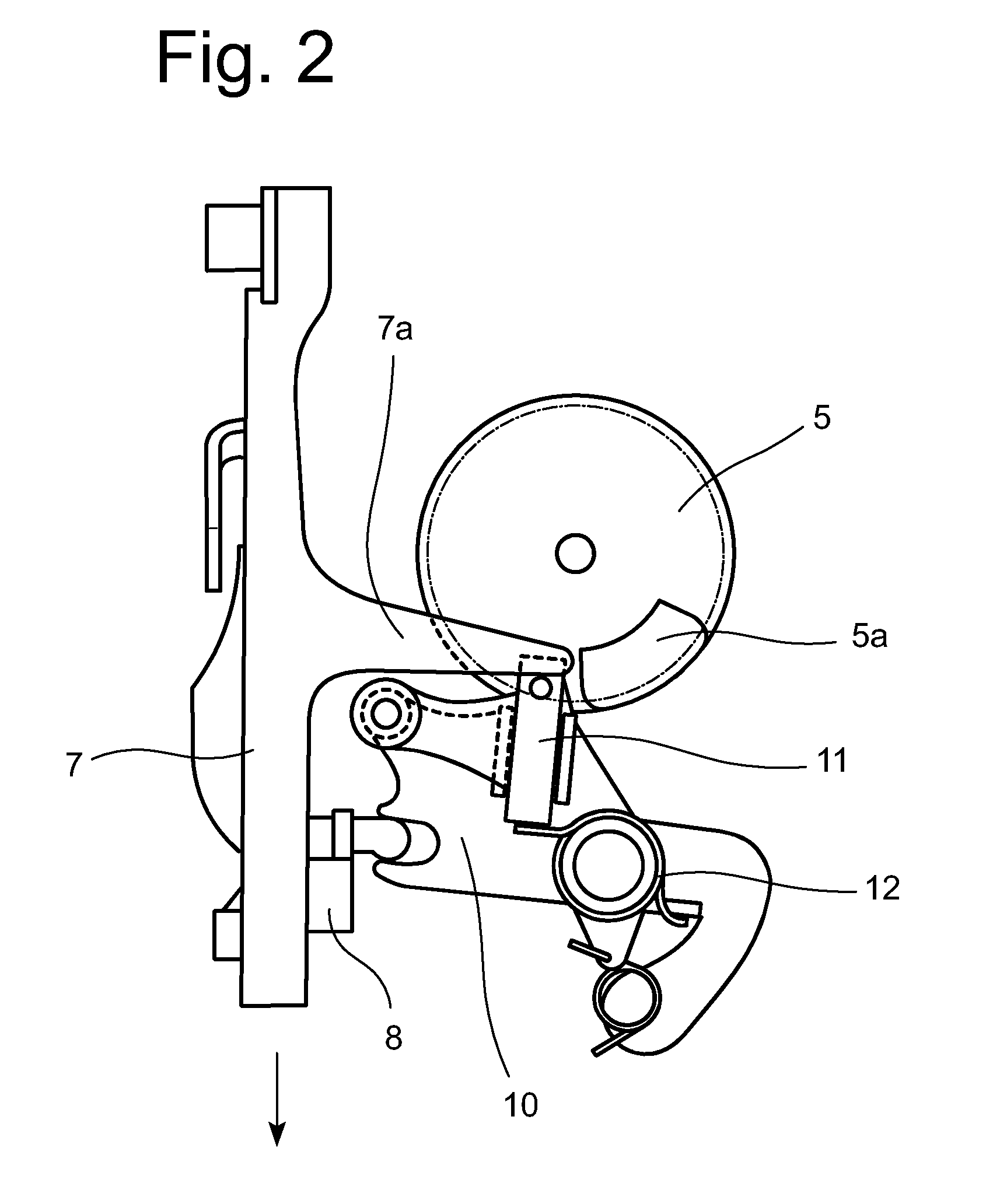

The invention relates to a motor vehicle lock, in particular a motor vehicle door lock, which is provided with a locking mechanism (1, 2) substantially consisting of a rotary latch (1) and a pawl (2). Additionally, a mechanical actuating lever chain (3, 6, 7, 8, 9) is provided, as is an electric motor drive (4, 5). The locking mechanism (1, 2) can be opened by means of the electric motor drive (4, 5) and the actuating lever chain (3, 6, 7, 8, 9). In addition, the actuating lever chain (3, 6, 7, 8, 9) and the electric motor drive (4, 5) are connected to one another via a coupling element (10). According to the invention, the actuating lever chain (3, 6, 7, 8, 9) removes the coupling element (10) from the drive (4, 5) when said actuating lever chain is acted upon, and when there is at least a reversing of the drive (4, 5).[French]
L'invention concerne une serrure de véhicule automobile, en particulier une serrure de porte de véhicule automobile, qui est pourvue d'un mécanisme d’encliquetage (1, 2) constitué essentiellement d'un pêne pivotant (1) et d'un cliquet (2). De plus, un mécanisme d'actionnement à levier mécanique (3, 6, 7, 8, 9) est prévu, ainsi qu'un entraînement à moteur électrique (4, 5). Le mécanisme d’encliquetage (1, 2) peut être ouvert au moyen de l'entraînement à moteur électrique (4, 5) et du mécanisme d'actionnement à levier (3, 6, 7, 8, 9). En outre, le mécanisme d'actionnement à levier (3, 6, 7, 8, 9) et l'entraînement à moteur électrique (4, 5) sont reliés l'un à l'autre par l'intermédiaire d'un élément d'accouplement (10). Selon l'invention, le mécanisme d'actionnement à levier (3, 6, 7, 8, 9) retire l'élément d'accouplement (10) de l'entraînement (4, 5) lorsque ledit mécanisme d'actionnement à levier est sollicité et lorsqu'il y a au moins une inversion du sens de marche dudit entraînement (4, 5).
