WO2024255941 - AKTOR ZUR BEREITSTELLUNG EINES DREHMOMENTS MIT EINEM LINEARANTRIEB
National phase entry is expected:
Publication Number
WO/2024/255941
Publication Date
19.12.2024
International Application No.
PCT/DE2024/100163
International Filing Date
28.02.2024
Title **
[German]
AKTOR ZUR BEREITSTELLUNG EINES DREHMOMENTS MIT EINEM LINEARANTRIEB
[English]
ACTUATOR FOR PROVIDING A TORQUE, SAID ACTUATOR COMPRISING A LINEAR DRIVE
[French]
ACTIONNEUR POUR FOURNIR UN COUPLE, LEDIT ACTIONNEUR COMPRENANT UN ENTRAÎNEMENT LINÉAIRE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
GREB, Peter
Antoniusstraße 20a
77833 Ottersweier, DE
MAN, Laszlo
Tulpenstrasse 8
77833 Ottersweier, DE
Priority Data
102023115292.0
13.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 938 | |
| EPO | Filing, Examination | 4646 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9325 USD
Abstract[German]
Aktor (1 ) zur Bereitstellung eines Drehmoments mit einem Linearantrieb (2) und einem Getriebe (3) zur Wandlung einer linearen Bewegung in eine Drehbewegung, wobei das Getriebe (3) einen Hebel (4) umfasst, der eine mit dem Drehmoment zu beaufschlagende Welle (5) drehantreibt, wobei das Getriebe (3) weiter ein Koppelelement (6) aufweist, das Koppelelement (6) über eine erste Verbindungsstelle (7) mit dem Linear-antrieb (2) und mit einer zweiten Verbindungsstelle (8) mit dem Hebel (4) verbunden ist, so dass ein Energieübertrag zwischen Linearantrieb (2) und Hebel (4) ausschließlich über das Koppelelement (6) erfolgt, und das Koppelement (6) in beiden Verbindungsstelle (7, 8) drehbar gelagert ist.[English]

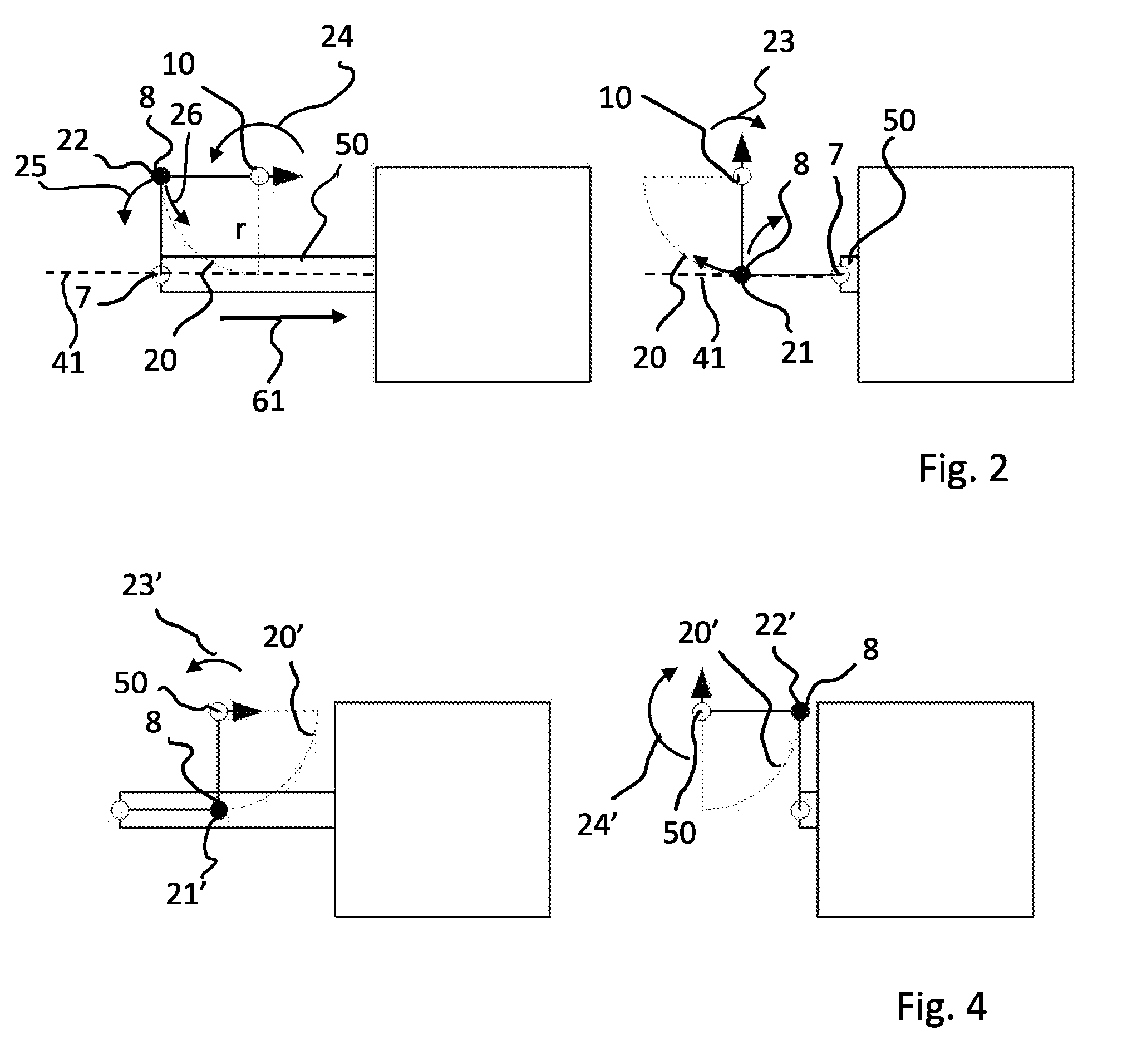

The invention relates to an actuator (1) for providing a torque, said actuator comprising a linear drive (2) and a gearbox (3) for converting a linear movement into a rotational movement, the gearbox (3) comprising a lever (4) which rotationally drives a shaft (5) to which the torque is to be applied, the gearbox (3) also having a coupling element (6), the coupling element (6) being connected to the linear drive (2) via a first connection point (7) and to the lever (4) with a second connection point (8) so that energy is transferred between the linear drive (2) and the lever (4) exclusively via the coupling element (6), and the coupling element (6) being rotatably mounted at both connection points (7, 8).[French]
L'invention concerne un actionneur (1) pour fournir un couple, ledit actionneur comprenant un entraînement linéaire (2) et un multiplicateur (3) pour convertir un mouvement linéaire en un mouvement de rotation, le multiplicateur (3) comprenant un levier (4) qui entraîne en rotation un arbre (5) auquel le couple doit être appliqué, le multiplicateur (3) comportant également un élément d'accouplement (6), l'élément d'accouplement (6) étant relié à l'entraînement linéaire (2) par l'intermédiaire d'un premier point de liaison (7) et au levier (4) par un second point de liaison (8) de telle sorte que l'énergie est transférée entre l'entraînement linéaire (2) et le levier (4) exclusivement par l'intermédiaire de l'élément d'accouplement (6), et l'élément d'accouplement (6) étant monté de manière rotative au niveau des deux points de liaison (7, 8).
