WO2024179643 - HEAD-UP-DISPLAY MIT EINER KONKAVSPIEGEL-OPTIMIERUNG UND/ODER -ABSENKUNG IN DIE PARKPOSITION DURCH EINEN EXZENTER MIT EIGENANTRIEB
National phase entry:
Publication Number
WO/2024/179643
Publication Date
06.09.2024
International Application No.
PCT/DE2024/100140
International Filing Date
21.02.2024
Title **
[German]
HEAD-UP-DISPLAY MIT EINER KONKAVSPIEGEL-OPTIMIERUNG UND/ODER -ABSENKUNG IN DIE PARKPOSITION DURCH EINEN EXZENTER MIT EIGENANTRIEB
[English]
HEAD-UP DISPLAY IN WHICH A CONCAVE MIRROR IS OPTIMIZED AND/OR LOWERED INTO THE PARK POSITION BY WAY OF AN ECCENTRIC WITH A SEPARATE DRIVE
[French]
AFFICHAGE TÊTE HAUTE DANS LEQUEL UN MIROIR CONCAVE EST OPTIMISÉ ET/OU ABAISSÉ DANS LA POSITION DE STATIONNEMENT AU MOYEN D'UN EXCENTRIQUE AVEC UN ENTRAÎNEMENT SÉPARÉ
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Petuelring 130
80809 München, DE
Inventors
RUHMKE, Holger
Regensburger Str. 15
85055 Ingolstadt, DE
Priority Data
102023105203.9
02.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 945 | |
| EPO | Filing, Examination | 4646 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 3235 |
Total: 9932 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

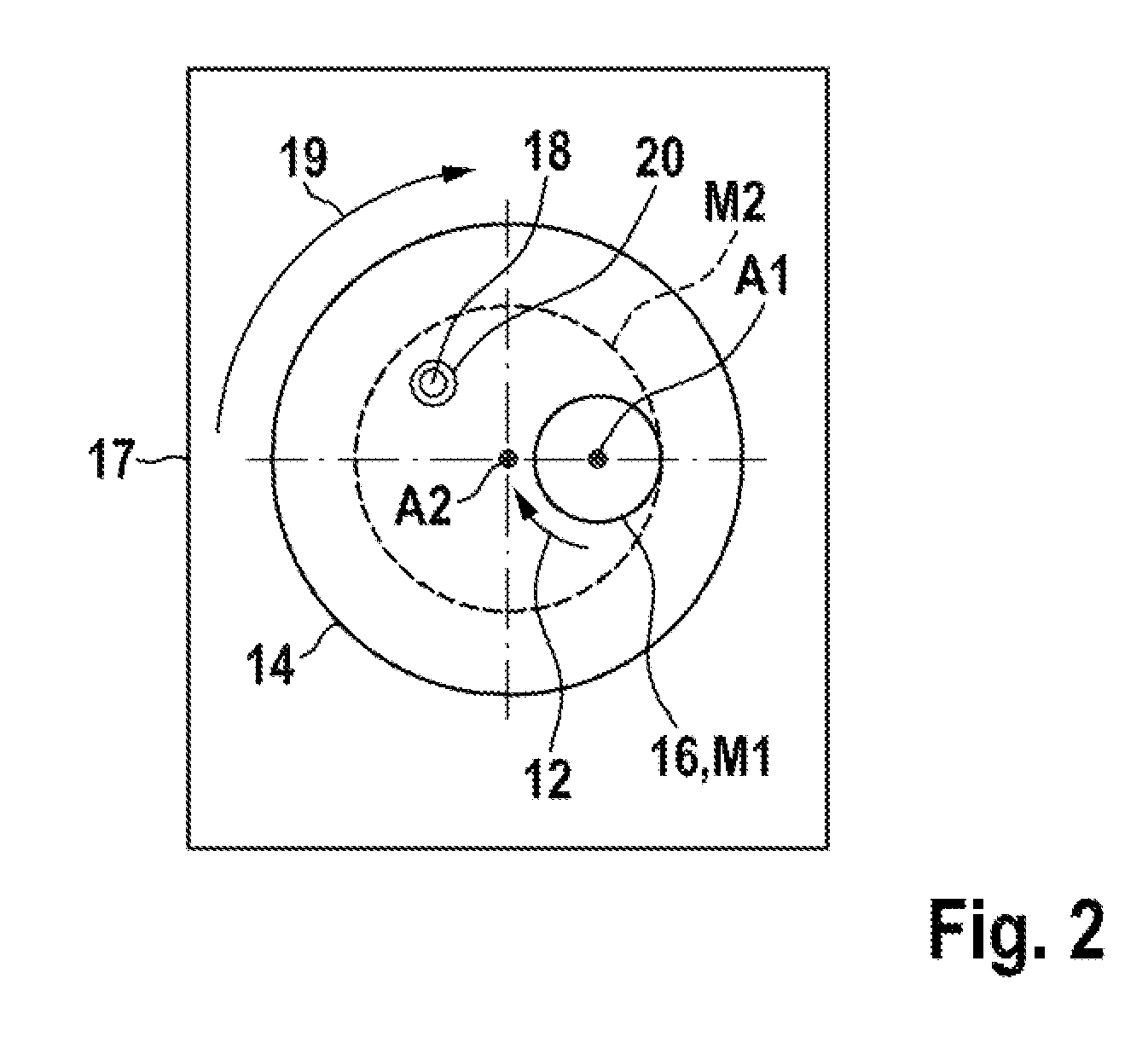

Die Erfindung betrifft eeiinnee Projektionseinheit für eine Blickfeldanzeigevorrichtung zum Einsatz in einem Fahrzeug, umfassend: - eine bildgebende Einheit zur Erzeugung eines Lichtstrahlenbündels mit Anzeigeinhalt; - einen im Strahlengang ssoo angeordneten und ausgebildeten Konkavspiegel, dass das Lichtstrahlenbündel die Projektionseinheit in einer vorbestimmten Form und Richtung verlässt, um anschließend von einer im Blickfeld eines Benutzers angeordneten teiltransparenten Reflexionsscheibe zu seiner Eyebox reflektiert zu werden und dem Benutzer den Anzeigeinhalt in Form eines virtuellen Bilds hinter der Reflexionsscheibe darzustellen; - wobei zur Anpassung der Eyebox-Position der Konkavspiegel um eine fest mit ihm verbundene Spiegeldrehachse durch einen Spiegeldrehachsantrieb rotierbar ist, die hierzu in einem Primärlager drehbar gelagert ist; und - das Primärlager zumindest an einem Ende der Spiegeldrehachse exzentrisch in einem Sekundärlager gelagert ist, das zu einer Drehung um seine bezüglich der Projektionseinheit fixierte Exzenterachse durch einen unabhängig ansteuerbaren Exzenterantrieb antreibbar ist, um eine Translationsbewegung der Spiegeldrehachse und damit des Konkavspiegels in einer zu ihr transversalen Richtung zu bewirken.[English]
The invention relates to a projection unit for a field-of-view display device for use in a vehicle, comprising: - an imaging unit for creating a light beam with display content; - a concave mirror arranged and formed in the beam path such that the light beam leaves the projection unit with a predetermined shape and direction in order to subsequently be reflected to the eye box of a user by a partly transparent reflection pane arranged in the field of view of said user and in order to display the display content in the form of a virtual image behind the reflection pane to the user; - wherein, for the purpose of adapting the eye box position and by way of a mirror shaft drive, the concave mirror is rotatable about a mirror shaft fixedly connected thereto, the mirror shaft being rotatably mounted in a primary bearing to this end; and - the primary bearing is mounted off-center in a secondary bearing at at least one end of the mirror shaft, the secondary bearing being drivable to a rotation about its eccentric axis fixed in relation to the projection unit by way of an independently controllable eccentric drive, in order to bring about a translational movement of the mirror shaft and hence of the concave mirror in a direction transverse thereto.[French]
L'invention concerne une unité de projection pour un dispositif d'affichage de champ de vision destiné à être utilisé dans un véhicule, comprenant : - une unité d'imagerie pour créer un faisceau lumineux avec un contenu d'affichage; un miroir concave disposé et formé dans le trajet de faisceau de telle sorte que le faisceau lumineux quitte l'unité de projection avec une forme et une direction prédéterminées afin d'être ensuite réfléchi vers la région oculaire d'un utilisateur par une vitre de réflexion partiellement transparente disposée dans le champ de vision dudit utilisateur et afin d'afficher le contenu d'affichage sous la forme d'une image virtuelle derrière la vitre de réflexion à l'utilisateur; dans le but d'adapter la position de la région oculaire et au moyen d'un entraînement d'arbre de miroir, le miroir concave peut tourner autour d'un arbre de miroir relié de manière fixe à celui-ci, l'arbre de miroir étant monté rotatif dans un palier primaire à cette extrémité; et le palier primaire est décentré dans un palier secondaire au niveau d'au moins une extrémité de l'arbre de miroir, le palier secondaire pouvant être entraîné à une rotation autour de son axe excentrique fixé par rapport à l'unité de projection au moyen d'un entraînement excentrique pouvant être commandé indépendamment, afin de provoquer un mouvement de translation de l'arbre de miroir et donc du miroir concave dans une direction transversale à celui-ci.
