IP-Coster | WO2024183850 | ELEKTROCHEMISCHER ZELLENSTAPEL

Country	Stages	Total
China	Filing, Examination, Granting	1937
EPO	Filing, Examination, Granting	8107
Japan	Filing, Examination, Granting	2000
South Korea	Filing, Examination, Granting	1787
USA	Filing, Examination, Granting	4740

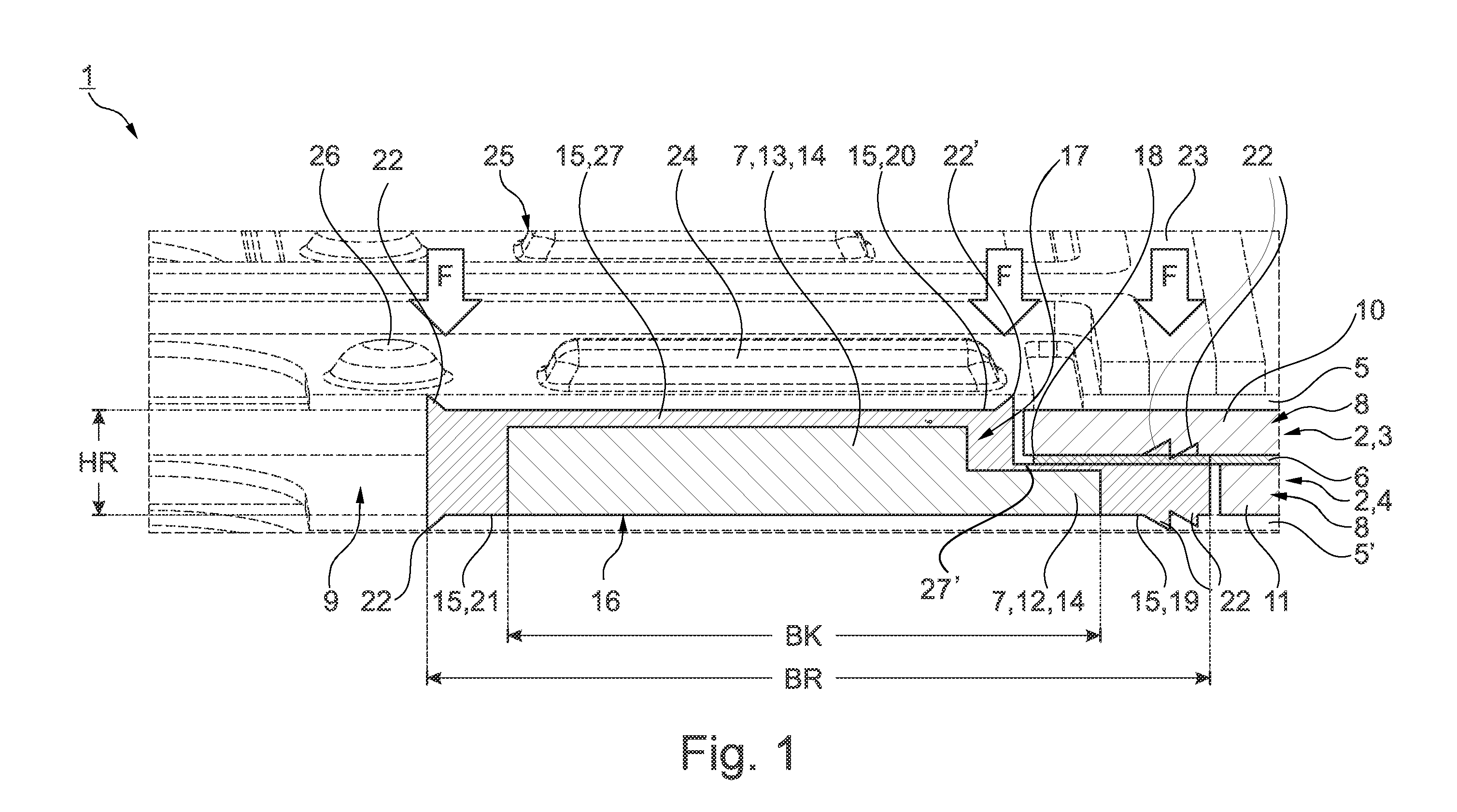

Abstract[German] Ein elektrochemischer Zellenstapel (1) umfasst mehrere Zellen (2), welche durch Bipolarplatten (5, 5') voneinander getrennt sind, wobei jede Zelle (2) aus zwei Halbzellen (3, 4) gebildet ist, zwischen welchen eine von einem Trägerrahmen (7) umgebene Membran (6) angeordnet ist, und wobei sich in jeder Halbzelle (3, 4) eine poröse Transportlage (10, 11) befindet. Der Trägerrahmen (7) beschreibt eine gestufte Form mit zwei aneinander angrenzenden Querschnittsbereichen (12, 13), wobei ein Rand (18) der Membran (6) in einer durch die Querschnittsbereiche (12, 13) gebildeten Stufe (17) liegt und sich die poröse Transportlage (10) einer Halbzelle (3) bis in die Stufe (17) hinein erstreckt, und wobei der Trägerrahmen (7) mindestens eine an den Trägerrahmen (7) angespritzte Dichtungsanordnung (15) aus einem elektrisch isolierenden Dichtmaterial umfasst, wobei die Dichtungsanordnung (15) drei Dichtbereiche (19, 20, 21) mit jeweils mindestens einer Dichtlippe (22, 22') umfasst, nämlich einen ersten Dichtbereich (19) und einen zweiten Dichtbereiche (20), welche dem der Membran (6) zugewandten schmaleren der beiden Querschnittsbereiche (12, 13) zuzurechnen sind und jeweils genau eine Bipolarplatte (5, 5') kontaktieren, sowie einen dritten Dichtbereich (21), welcher sich auf einer der Stufe (17) abgewandten Seite des Trägerrahmens (7) befindet und an eine zur Mediendurchleitung vorgesehene Öffnung (9) des Trägerrahmens (7) grenzt und hierbei beide Bipolarplatten (5, 5'), an denen der erste und der zweite Dichtbereich (19, 20) anliegen, kontaktiert.[English] An electrochemical cell stack (1) comprises a plurality of cells (2), which are separated from one another by bipolar plates (5, 5'), wherein each cell (2) is formed from two half-cells (3, 4) between which a membrane (6), surrounded by a support frame (7), is arranged, and wherein there is a porous transport layer (10, 11) in each half-cell (3, 4). The support frame (7) describes a stepped shape with two adjacent cross-section regions (12, 13), wherein an edge (18) of the membrane (6) lies in a step (17) formed by the cross-section regions (12, 13) and the porous transport layer (10) of a half-cell (3) extends into the step (17), and wherein the support frame (7) comprises at least one sealing arrangement (15) which is injection-moulded onto the support frame (7) and comprises an electrically insulating sealing material, wherein the sealing arrangement (15) comprises three sealing regions (19, 20, 21) each having at least one sealing lip (22, 22'), specifically a first sealing region (19) and a second sealing region (20) which are assigned to the narrower of the two cross-section regions (12, 13) facing the membrane (6) and each of which contact exactly one bipolar plate (5, 5'), and a third sealing region (21) which is on a side of the support frame (7) facing away from the step (17) and borders an opening (9) of the support frame (7) provided for the guiding through of media, and contacts both bipolar plates (5, 5') to which the first and the second sealing region (19, 20) are adjacent.[French] Un empilement de cellules électrochimiques (1) comprend une pluralité de cellules (2) qui sont séparées les unes des autres par des plaques bipolaires (5, 5'), chaque cellule (2) étant formée à partir de deux demi-cellules (3, 4) entre lesquelles une membrane (6), entourée par un cadre de support (7), est disposée, et une couche de transport poreuse (10, 11) se trouvant dans chaque demi-cellule (3, 4). Le cadre de support (7) présente une forme étagée avec deux régions de section transversale adjacentes (12, 13). Un bord (18) de la membrane (6) se trouve dans un étage (17) formé par les régions de section transversale (12, 13) et la couche de transport poreuse (10) d'une demi-cellule (3) s'étend dans l'étage (17), et le cadre de support (7) comprend au moins un agencement d'étanchéité (15) qui est moulé par injection sur le cadre de support (7) et comprend un matériau d'étanchéité électriquement isolant, l'agencement d'étanchéité (15) comprenant trois régions d'étanchéité (19, 20, 21) ayant chacune au moins une lèvre d'étanchéité (22, 22'), plus spécifiquement une première région d'étanchéité (19) et une deuxième région d'étanchéité (20) qui sont associées à la plus étroite des deux régions de section transversale (12, 13) faisant face à la membrane (6) et dont chacune est en contact exact avec une plaque bipolaire (5, 5'), et une troisième région d'étanchéité (21) qui est sur un côté du cadre de support (7) opposé à l'étage (17) et borde une ouverture (9) du cadre de support (7) prévue pour le guidage à travers le milieu, et entre en contact avec les deux plaques bipolaires (5, 5') auxquelles les première et deuxième régions d'étanchéité (19, 20) sont adjacentes.

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	EPO *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
Translation

WO2024183850 - ELEKTROCHEMISCHER ZELLENSTAPEL
