WO2024188390 - VERFAHREN ZUR STEUERUNG EINES HYDRAULIKSYSTEMS
National phase entry is expected:
Publication Number
WO/2024/188390
Publication Date
19.09.2024
International Application No.
PCT/DE2024/100121
International Filing Date
14.02.2024
Title **
[German]
VERFAHREN ZUR STEUERUNG EINES HYDRAULIKSYSTEMS
[English]
METHOD FOR CONTROLLING A HYDRAULIC SYSTEM
[French]
PROCÉDÉ DE COMMANDE D'UN SYSTÈME HYDRAULIQUE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
OUEDRAOGO, Serge
6, rue de Gerstheim
67100 Strasbourg, FR
SÜSS, Florian
Annastraße 15
71384 Weinstadt, DE
Priority Data
102023106429.0
15.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 931 | |
| EPO | Filing, Examination | 4616 | |
| Japan | Filing | 538 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9295 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft ein Verfahren zur Steuerung eines Hydrauliksystems (2) enthaltend eine einen Systemdruck (p) erzeugende Pumpe (9) und einen mittels des Systemdrucks (p) betätigten Nehmerzylinder (5), wobei ein Betätigungsweg (x) einer einen Nehmerzylinderkolben (14) des Nehmerzylinders (5) enthaltenden Betätigungsmechanik bis zu einem Anschlag (18) von einem Wegsensor (19) erfasst wird. Um die Betätigung des Nehmerzylinders (5) unter Sicherheitsaspekten gegen Schädigung abzusichern, wird mittels des Wegsensors (19) eine Aufprallgeschwindigkeit der Betätigungsmechanik an dem Anschlag (18) ermittelt und eine ermittelte Aufprallgeschwindigkeit mit einer maximal zulässigen Aufprallgeschwindigkeit verglichen.[English]

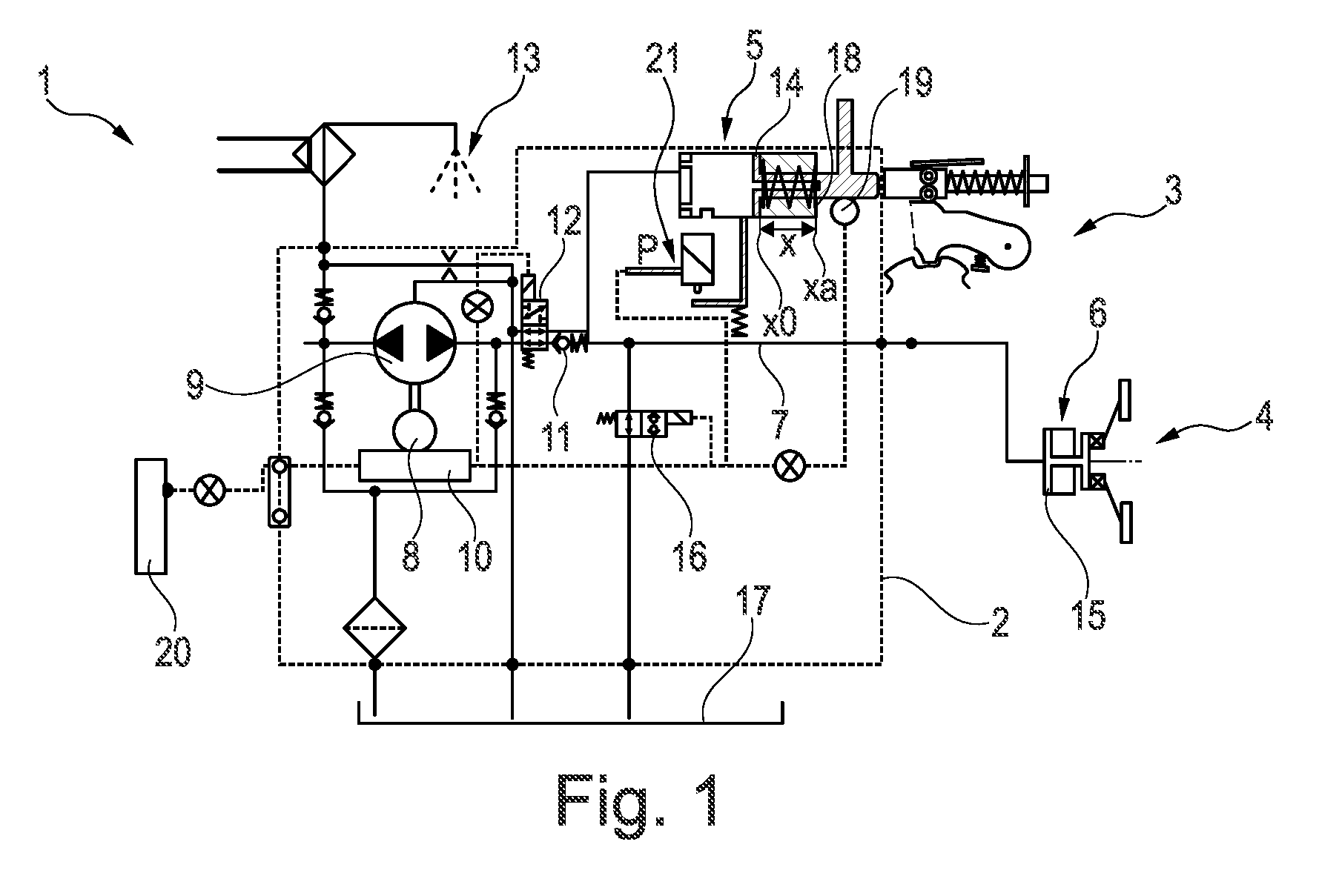

The invention relates to a method for controlling a hydraulic system (2) comprising a pump (9) which generates a system pressure (p) and a slave cylinder (5) which is actuated by means of the system pressure (p), wherein an actuating distance (x) traveled as far as a stop (18) by an actuating mechanism which comprises a slave cylinder piston (14) of the slave cylinder (5) is measured by a displacement sensor (19). In order to secure the actuation of the slave cylinder (5) against damage under safety aspects, an impact speed of the actuating mechanism on the stop (18) is determined by means of the displacement sensor (19), and a determined impact speed is compared with a maximum permissible impact speed.[French]
L'invention concerne un procédé de commande d'un système hydraulique (2) comprenant une pompe (9) qui génère une pression de système (p) et un cylindre asservi (5) qui est actionné au moyen de la pression de système (p), une distance d'actionnement (x) parcourue jusqu'à une butée (18) par un mécanisme d'actionnement qui comprend un piston de cylindre asservi (14) du cylindre asservi (5) étant mesurée par un capteur de déplacement (19). Afin de protéger l'actionnement du cylindre asservi (5) contre un endommagement pour des raisons de sécurité, une vitesse d'impact du mécanisme d'actionnement sur la butée (18) est déterminée au moyen du capteur de déplacement (19), et une vitesse d'impact déterminée est comparée à une vitesse d'impact admissible maximale.
