WO2024165107 - HYDRAULISCHER NOCKENWELLENVERSTELLER ZUR VARIABLEN VENTILSTEUERUNG EINER BRENNKRAFTMASCHINE UND VERFAHREN ZUM BETRIEB EINES HYDRAULISCHEN NOCKENWELLENVERSTELLERS
National phase entry is expected:
Publication Number
WO/2024/165107
Publication Date
15.08.2024
International Application No.
PCT/DE2024/100096
International Filing Date
05.02.2024
Title **
[German]
HYDRAULISCHER NOCKENWELLENVERSTELLER ZUR VARIABLEN VENTILSTEUERUNG EINER BRENNKRAFTMASCHINE UND VERFAHREN ZUM BETRIEB EINES HYDRAULISCHEN NOCKENWELLENVERSTELLERS
[English]
HYDRAULIC CAMSHAFT PHASER FOR VARIABLE VALVE CONTROL OF A COMBUSTION ENGINE AND METHOD FOR OPERATING A HYDRAULIC CAMSHAFT PHASER
[French]
DÉPHASEUR D'ARBRE À CAMES HYDRAULIQUE POUR COMMANDE DE SOUPAPE VARIABLE D'UN MOTEUR À COMBUSTION ET PROCÉDÉ DE FONCTIONNEMENT D'UN DÉPHASEUR D'ARBRE À CAMES HYDRAULIQUE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
KARIC, Branimir
Willy-Brandt-Straße 13
91052 Erlangen, DE
Priority Data
102023102896.0
07.02.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 958 | |
| EPO | Filing, Examination | 4749 | |
| Japan | Filing | 601 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9593 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft einen hydraulischen Nockenwellenversteller zur variablen Ventilsteuerung einer Brennkraftmaschine, mit einem Stator (1 ) und einem Rotor (2) und mehreren durch diese begrenzten Druckkammern (3), die zur Verstellung der relativen Drehwinkelphasenlage zwischen Stator (1 ) und Rotor (2) mit Druckmittel beaufschlagbar sind, dadurch gekennzeichnet, dass zum Ablauf von Druckmittel aus zumindest einer Druckkammer (3) in die Umgebung durch Schwerkraftwirkung während eines Motorstillstands der Brennkraftmaschine in einer Drehwinkelphasenlage zur Ansteuerung maximal später Ventilsteuerzeiten der Brennkraftmaschine zumindest eine Druckmittelablaufverbindung (11, 12, 28, 29) zur Umgebung vorgesehen ist, die durch Verstellung der relativen Drehwinkelphasenlage während eines Motorstarts wieder verschließbar ist. Die Erfindung betrifft weiterhin ein Verfahren zum Betrieb eines solchen hydraulischen Nockenwellenverstellers.[English]

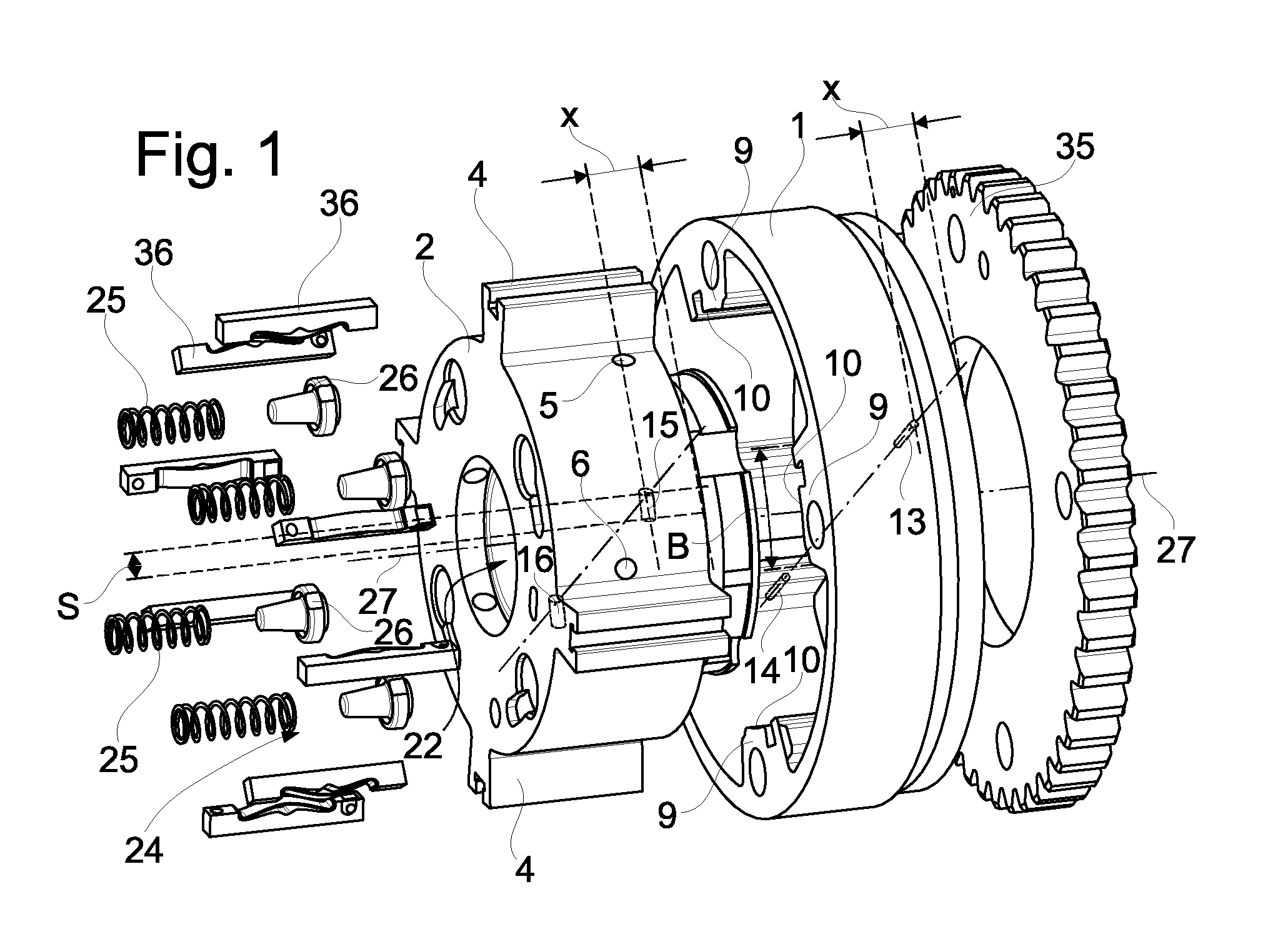

The invention relates to a hydraulic camshaft phaser for variable valve control of a combustion engine, comprising a stator (1) and a rotor (2) and a plurality of pressure chambers (3) which are delimited by said stator and rotor and into which pressure medium can be introduced in order to adjust the relative rotation-angle phase position between the stator (1) and the rotor (2), characterized in that at least one pressure-medium outflow connection (11, 12, 28, 29) to the surroundings is provided so that, in a rotation-angle phase position for activating maximally late valve control times of the combustion engine, pressure medium flows out of at least one pressure chamber (3) into the surroundings due to gravity during an engine standstill of the combustion engine, which pressure-medium outflow connection can be closed again by adjustment of the relative rotation-angle phase position during an engine start. The invention also relates to a method for operating a hydraulic camshaft phaser of this type.[French]
L'invention concerne un déphaseur d'arbre à cames hydraulique pour une commande de soupape variable d'un moteur à combustion, comprenant un stator (1) et un rotor (2) et une pluralité de chambres de pression (3) qui sont délimitées par ledit stator et ledit rotor et dans lesquelles un milieu de pression peut être introduit afin de régler la position de phase d'angle de rotation relative entre le stator (1) et le rotor (2), caractérisé en ce qu'au moins une connexion de sortie de milieu de pression (11, 12, 28, 29) à l'environnement est disposée de telle sorte que, dans une position de phase d'angle de rotation pour activer des temps de commande de soupape à retard maximal du moteur à combustion, le milieu de pression s'écoule hors d'au moins une chambre de pression (3) dans l'environnement en raison de la gravité pendant un arrêt de moteur du moteur à combustion, laquelle connexion de sortie de milieu de pression peut être à nouveau fermée par réglage de la position de phase d'angle de rotation relative pendant un démarrage de moteur. L'invention concerne également un procédé de fonctionnement d'un déphaseur d'arbre à cames hydraulique de ce type.
