WO2024188386 - WÄLZLAGER
National phase entry is expected:
Publication Number
WO/2024/188386
Publication Date
19.09.2024
International Application No.
PCT/DE2024/100086
International Filing Date
02.02.2024
Title **
[German]
WÄLZLAGER
[English]
ROLLING ELEMENT BEARING
[French]
PALIER D'ÉLÉMENT À ROULEMENT
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
ENGEL, Joachim
Rodacher Straße 12c
96450 Coburg, DE
YAO, Yuan
Helsinkistr., 5
91074 Herzogenaurach, DE
WEIDNER, Alexander
Conrad-Stutz-Weg 11
90766 Fürth, DE
Priority Data
102023106109.7
13.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 992 | |
| EPO | Filing, Examination | 4761 | |
| Japan | Filing | 535 | |
| South Korea | Filing | 576 | |
| USA | Filing, Examination | 2635 |
Total: 9499 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft ein, um eine Rotationsachse (2) angeordnetes, Wälzlager (1 ), welches zwischen einem Innenring (3) und einem Außenring (4) Wälzkörper (5) drehend lagert und ein Dichtelement (6) umfasst, welches sich aus einem, einen Radialvorsprung (13) aufweisenden, Dichtungsfuß (14) und einer Dichtlippe (15) zusammensetzt. Der Radialvorsprung (13) teilt den Dichtungsfuß (14) in ein erstes Dichtungsfußsegment (16) und ein zweites Dichtungsfußsegment (17). Eine Breite (bi) am zweiten Dichtungsfußsegment (17) in axialer Richtung (a) ist größer ausgelegt als eine Breite (b2) in axialer Richtung (a), welche von einer ersten Außenbordstirnseite (11 ) in axialer Richtung (a) bis zur Hälfte einer Nut (8) am Innenring (3) reicht. Das Breitenverhältnis ermöglicht eine automatisierte Montierbarkeit des Wälzlagers (1 ).[English]

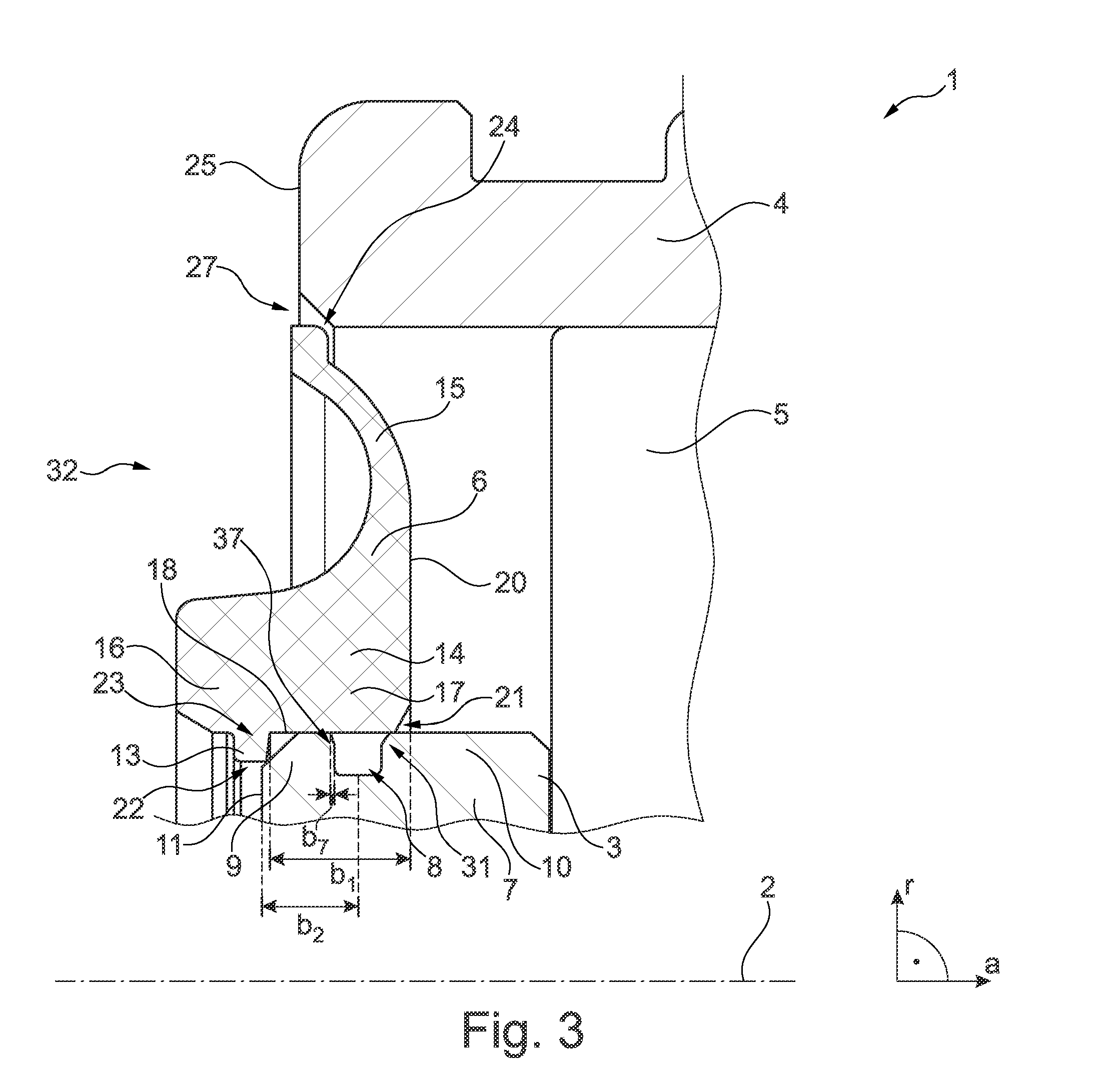

The invention relates to a rolling element bearing (1) disposed around an axis of rotation (2), the rolling element bearing rotationally supporting rolling elements (5) between an inner ring (3) and an outer ring (4) and comprising a sealing element (6) which is composed of a seal base (14) having a radial protrusion (13) and of a sealing lip (15). The radial protrusion (13) divides the seal base (14) into a first seal base segment (16) and a second seal base segment (17). A width (b1) at the second seal base segment (17) in the axial direction (a) is greater than a width (b2) in the axial direction (a) which extends from a first outboard end face (11) in the axial direction (a) to half of a groove (8) in the inner ring (3). The width ratio allows the rolling element bearing (1) to be assembled in an automated way.[French]
L'invention concerne un palier d'élément à roulement (1) disposé autour d'un axe de rotation (2), le palier d'élément à roulement portant des éléments roulants (5) en rotation entre une bague interne (3) et une bague externe (4) et comprenant un élément d'étanchéité (6) qui est composé d'une base d'étanchéité (14) présentant une saillie radiale (13) et d'une lèvre d'étanchéité (15). La saillie radiale (13) divise la base d'étanchéité (14) en un premier segment de base d'étanchéité (16) et un second segment de base d'étanchéité (17). Une largeur (b1) au niveau du second segment de base d'étanchéité (17) dans la direction axiale (a) est supérieure à une largeur (b2) dans la direction axiale (a) qui s'étend d'une première face d'extrémité extérieure (11) dans la direction axiale (a) à la moitié d'une rainure (8) dans la bague interne (3). Le rapport de largeur permet d'assembler de manière automatisée le palier d'élément à roulement (1).
