WO2024160318 - KONTAKTLOSE STROMÜBERTRAGUNGSVORRICHTUNG MIT FLÜSSIGKEIT FÜR EINE ELEKTRISCHE ANTRIEBSMASCHINE; SOWIE ELEKTRISCHE ANTRIEBSMASCHINE
National phase entry is expected:
Publication Number
WO/2024/160318
Publication Date
08.08.2024
International Application No.
PCT/DE2024/100021
International Filing Date
12.01.2024
Title **
[German]
KONTAKTLOSE STROMÜBERTRAGUNGSVORRICHTUNG MIT FLÜSSIGKEIT FÜR EINE ELEKTRISCHE ANTRIEBSMASCHINE; SOWIE ELEKTRISCHE ANTRIEBSMASCHINE
[English]
CONTACTLESS CURRENT-TRANSMISSION DEVICE WITH LIQUID FOR AN ELECTRICAL DRIVE MACHINE, AND ELECTRICAL DRIVE MACHINE
[French]
DISPOSITIF DE TRANSMISSION DE COURANT SANS CONTACT AVEC LIQUIDE POUR UNE MACHINE D'ENTRAÎNEMENT ÉLECTRIQUE, ET MACHINE D'ENTRAÎNEMENT ÉLECTRIQUE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
HARTMANN, Christian
Dürrnbuch 46
91448 Emskirchen, DE
Priority Data
102023102462.0
01.02.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 960 | |
| EPO | Filing, Examination | 4735 | |
| Japan | Filing | 614 | |
| South Korea | Filing | 576 | |
| USA | Filing, Examination | 2710 |
Total: 9595 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft eine Stromübertragungsvorrichtung (1 ) für eine elektrische Antriebsmaschine (10) eines Kraftfahrzeugs, mit einem Primärteil (2) und einem gesamt- heitlich im Wesentlichen hülsenförmigen, relativ zu dem Primärteil (2) verdrehbar aufgenommenen Sekundärteil (3), wobei das Primärteil (2) radial innerhalb des Sekundärteils (3) angeordnet ist und ein Kontaktelement (4, 6) des Primärteils (2) mit einem zu dem Kontaktelement (4, 6) des Primärteils (2) räumlich beabstandeten Kontaktelement (5, 7) des Sekundärteils (3) mittels einer Flüssigkeit (8) gekoppelt ist, und wobei das Kontaktelement (4, 6) des Primärteils (2) und / oder das Kontaktelement (5, 7) des Sekundärteils (3) ringförmig ausgebildet sind / ist. Zudem betrifft die Erfindung eine elektrische Antriebsmaschine (10) mit dieser Stromübertragungsvorrichtung (1 ).[English]

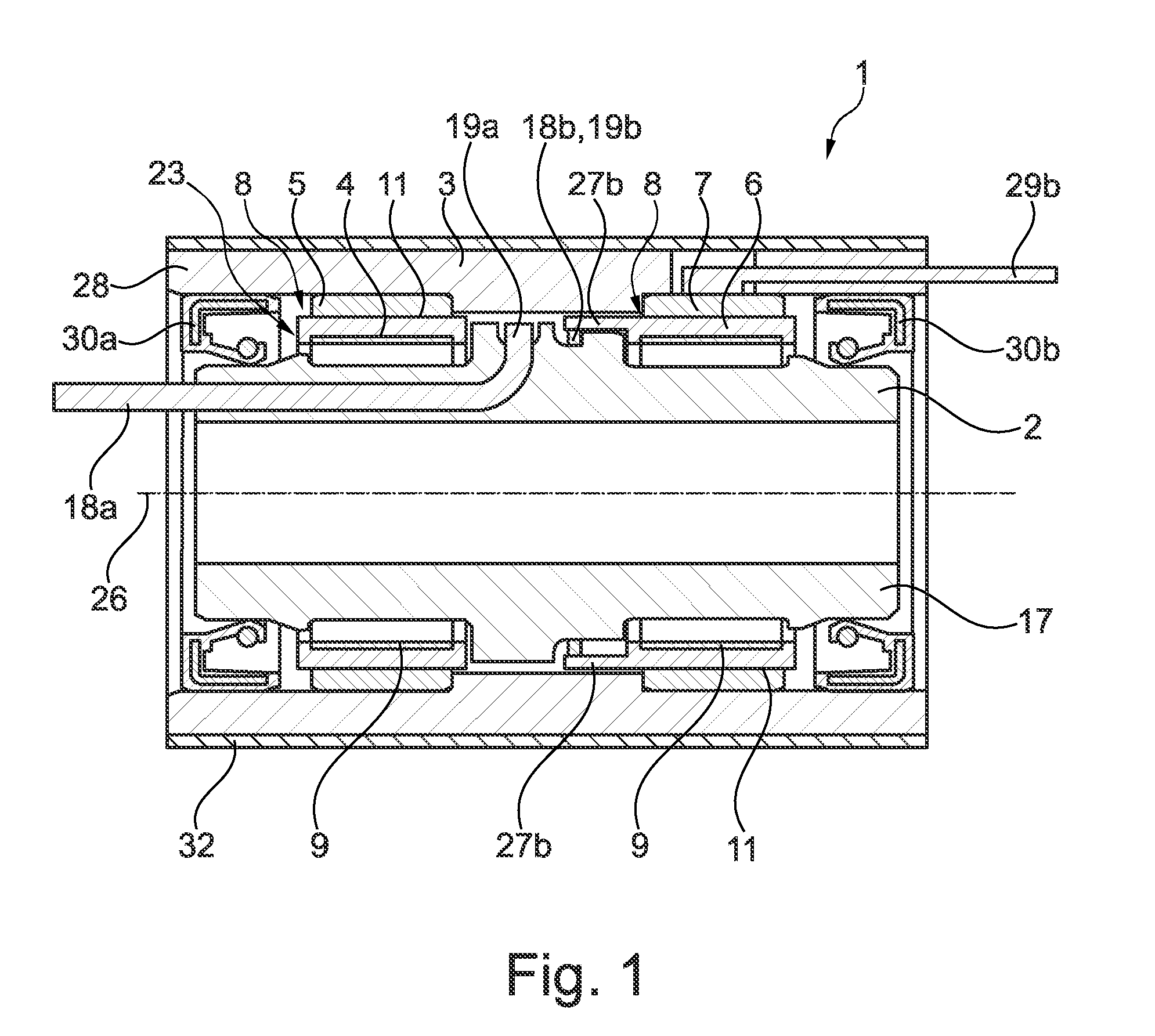

The invention relates to a current-transmission device (1) for an electrical drive machine (10) of a motor vehicle, with a primary part (2) and a secondary part (3) which is substantially sleeve-shaped overall and accommodated rotatably relative to the primary part (2), wherein the primary part (2) is arranged radially within the secondary part (3) and a contact element (4, 6) of the primary part (2) is coupled by means of a liquid (8) with a contact element (5, 7) of the secondary part (3) arranged at a spatial distance from the contact element (4, 6) of the primary part (2), and wherein the contact element (4, 6) of the primary part (2) and/or the contact element (5, 7) of the secondary part (3) are/is of annular design. The invention also relates to an electrical drive machine (10) comprising this current-transmission device (1).[French]
L'invention concerne un dispositif de transmission de courant (1) pour une machine d'entraînement électrique (10) d'un véhicule motorisé, comprenant une partie primaire (2) et une partie secondaire (3) qui est sensiblement en forme de manchon dans son ensemble et logée rotative par rapport à la partie primaire (2), la partie primaire (2) étant disposée radialement à l'intérieur de la partie secondaire (3) et un élément de contact (4, 6) de la partie primaire (2) étant couplé au moyen d'un liquide (8) avec un élément de contact (5, 7) de la partie secondaire (3) disposé à une distance spatiale de l'élément de contact (4, 6) de la partie primaire (2), et l'élément de contact (4, 6) de la partie primaire (2) et/ou l'élément de contact (5, 7) de la partie secondaire (3) étant de conception annulaire. L'invention concerne également une machine d'entraînement électrique (10) comprenant ce dispositif de transmission de courant (1).
