WO2024160317 - VERFAHREN ZUR HERSTELLUNG EINER BIPOLARPLATTE, BIPOLARPLATTE UND ELEKTROCHEMISCHE ZELLE
National phase entry is expected:
Publication Number
WO/2024/160317
Publication Date
08.08.2024
International Application No.
PCT/DE2024/100010
International Filing Date
08.01.2024
Title **
[German]
VERFAHREN ZUR HERSTELLUNG EINER BIPOLARPLATTE, BIPOLARPLATTE UND ELEKTROCHEMISCHE ZELLE
[English]
METHOD FOR PRODUCING A BIPOLAR PLATE, BIPOLAR PLATE AND ELECTROCHEMICAL CELL
[French]
PROCÉDÉ DE FABRICATION D'UNE PLAQUE BIPOLAIRE, PLAQUE BIPOLAIRE ET CELLULE ÉLECTROCHIMIQUE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Industriestraße 1-3
91074 Herzogenaurach, DE
Inventors
SCHAEPERKOETTER, Claus
Remarweg 16
91058 Erlangen, DE
BOCKAMP, Julius
Stettiner Straße 7
91058 Erlangen, DE
MAYER, Philipp
Kirchenberg 3
90482 Nürnberg, DE
Priority Data
102023102397.7
01.02.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 938 | |
| EPO | Filing, Examination | 4646 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9325 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft ein Verfahren zur Herstellung einer Bipolarplatte (1) umfassend zwei elektrisch leitfähige Einzelplatten (1a, 1b), welche jeweils aus einem Polymer-Graphit-Kompositmaterial gebildet sind, mit folgenden Schritten: - Bereitstellen der beiden Einzelplatten (1a, 1b), - Bereitstellen eines ringförmigen Blechstreifens (2), - Einlegen des Blechstreifens (2) im Randbereich der Einzelplatten (1a, 1b) zwischen die beiden Einzelplatten (1a, 1b), und - Einschmelzen des Blechstreifens (2) in angrenzende Oberflächen (3a, 3b) der Einzelplatten (1a, 1b), wobei die beiden Einzelplatten (1a, 1b) im Bereich des Blechstreifens (2) fluiddicht und elektrisch leitend miteinander verbunden werden. Die Erfindung betrifft weiterhin eine Bipolarplatte (1) und eine elektrochemische Zelle (10).[English]

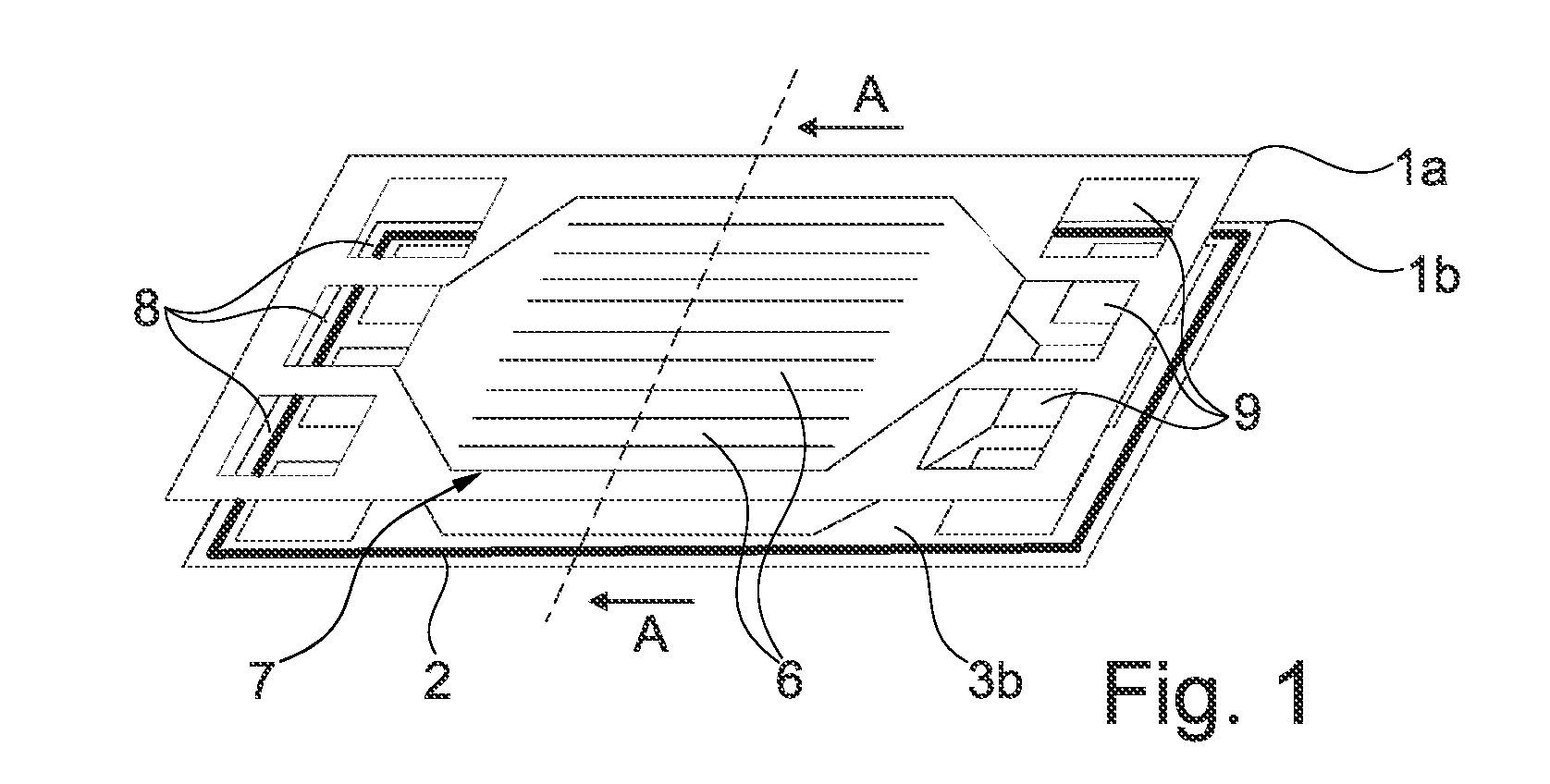

The invention relates to a method for producing a bipolar plate (1) comprising two electrically conductive individual plates (1a, 1b), which are each formed from a polymer-graphite composite material, with the following steps: - providing the two individual plates (1a, 1b), - providing an annular sheet-metal strip (2), - placing the sheet-metal strip (2) between the two individual plates (1a, 1b) in the peripheral region of the individual plates (1a, 1b), and - fusing the sheet-metal strip (2) into adjacent surfaces (3a, 3b) of the individual plates (1a, 1b), wherein the two individual plates (1a, 1b) are fluid-tightly and electrically conductively connected to one another in the region of the sheet-metal strip (2). The invention also relates to a bipolar plate (1) and to an electrochemical cell (10).[French]
L'invention concerne un procédé de fabrication d'une plaque bipolaire (1) comprenant deux plaques individuelles (1a, 1b) électriquement conductrices, qui sont formées chacune d'un matériau composite polymère-graphite, ce procédé comprenant les étapes suivantes : mise à disposition des deux plaques individuelles (1a, 1b), mise à disposition d'une bande de tôle (2) annulaire, mise en place de la bande de tôle (2) dans la zone de bord des plaques individuelles (1a, 1b) entre les deux plaques individuelles (1a, 1b) et fusion de la bande de tôle (2) dans des surfaces adjacentes (3a, 3b) des plaques individuelles (1a, 1b), les deux plaques individuelles (1a, 1b) étant reliées l'une à l'autre de manière étanche aux fluides et de manière électriquement conductrice dans la zone de la bande de tôle (2). L'invention concerne en outre une plaque bipolaire (1) et une cellule électrochimique (10).
